Хомуты силовые из нержавеющей стали

Для толстых шлангов под нагрузкой

Толстый шланг из резины или ПВХ под давлением или вакуумом держат иначе, чем садовый: нужен силовой шарнирный хомут. Он стягивается болтом и обжимает шланг с большим усилием по всей ширине ленты.

Насосы
Давление и вакуум
Дренаж
Вибрация

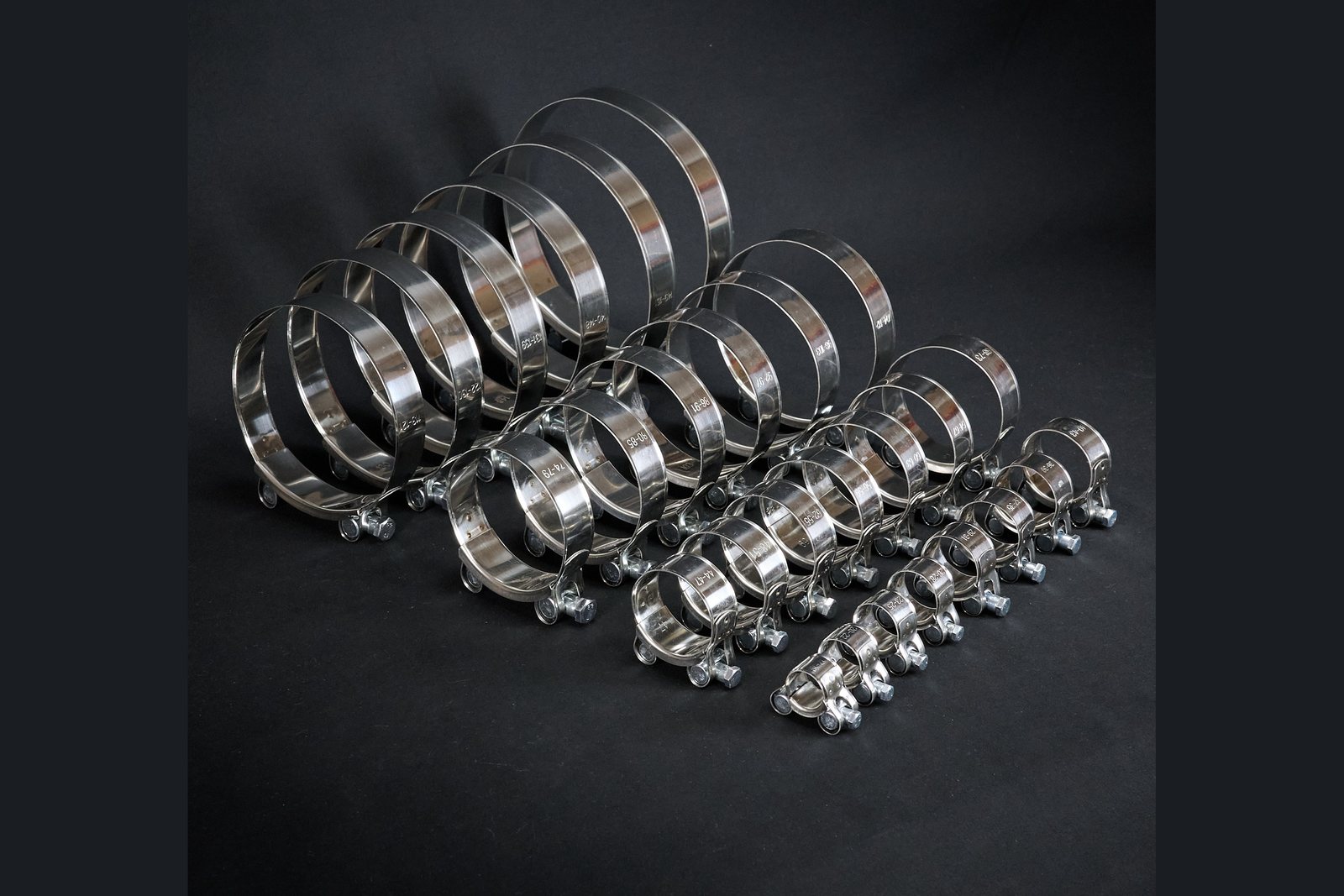

29 размеров

наружный диаметр шланга от 17 до 200 мм

Нержавейка

не ржавеет от воды и конденсата

Болт и ключ

обжатие по всей ширине ленты

10 шт.

в пакете, коробки от 50 до 300 шт.

Как устроен

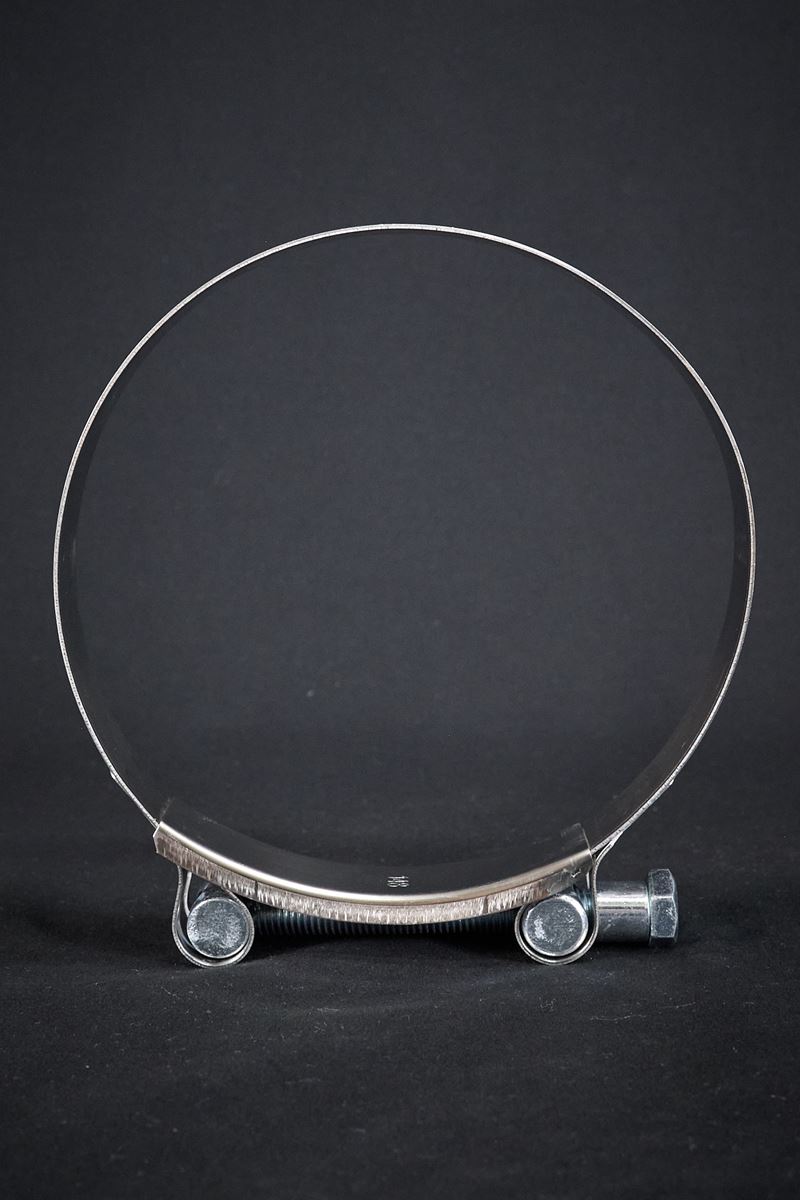

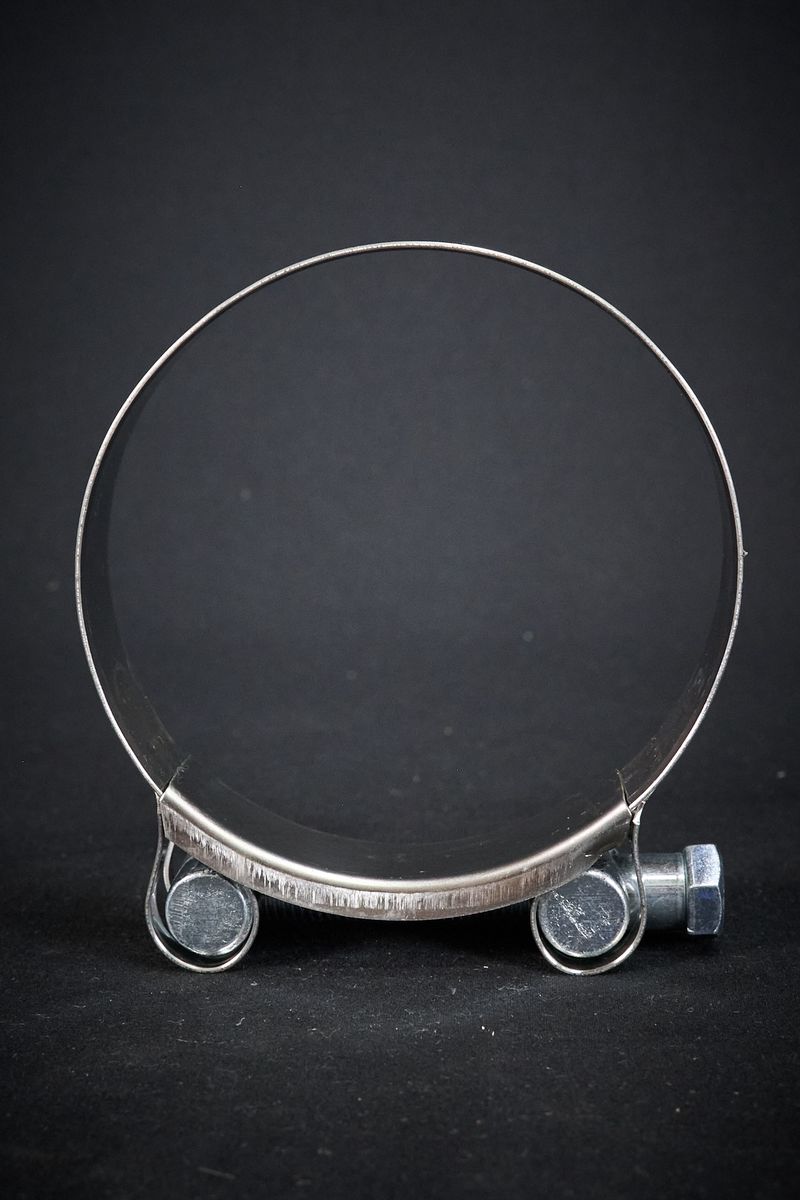

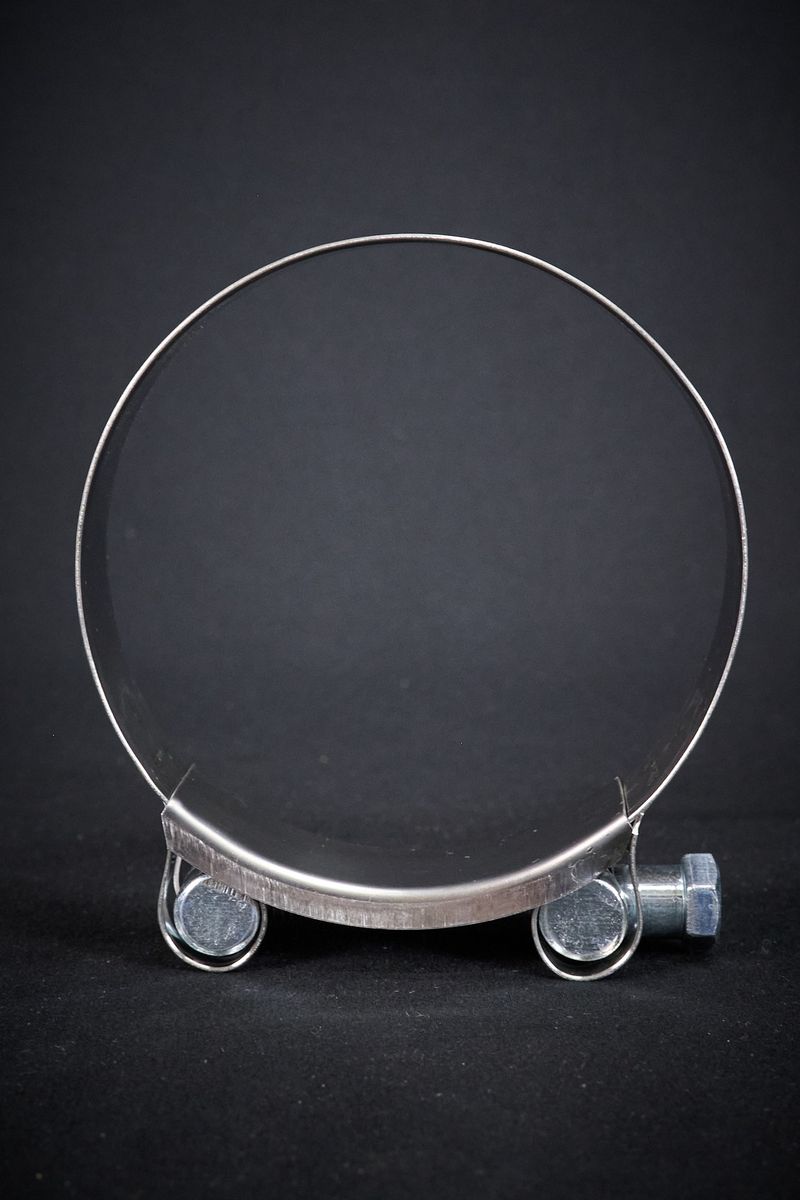

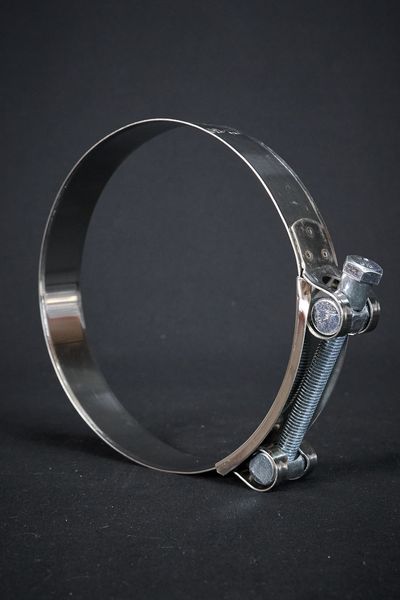

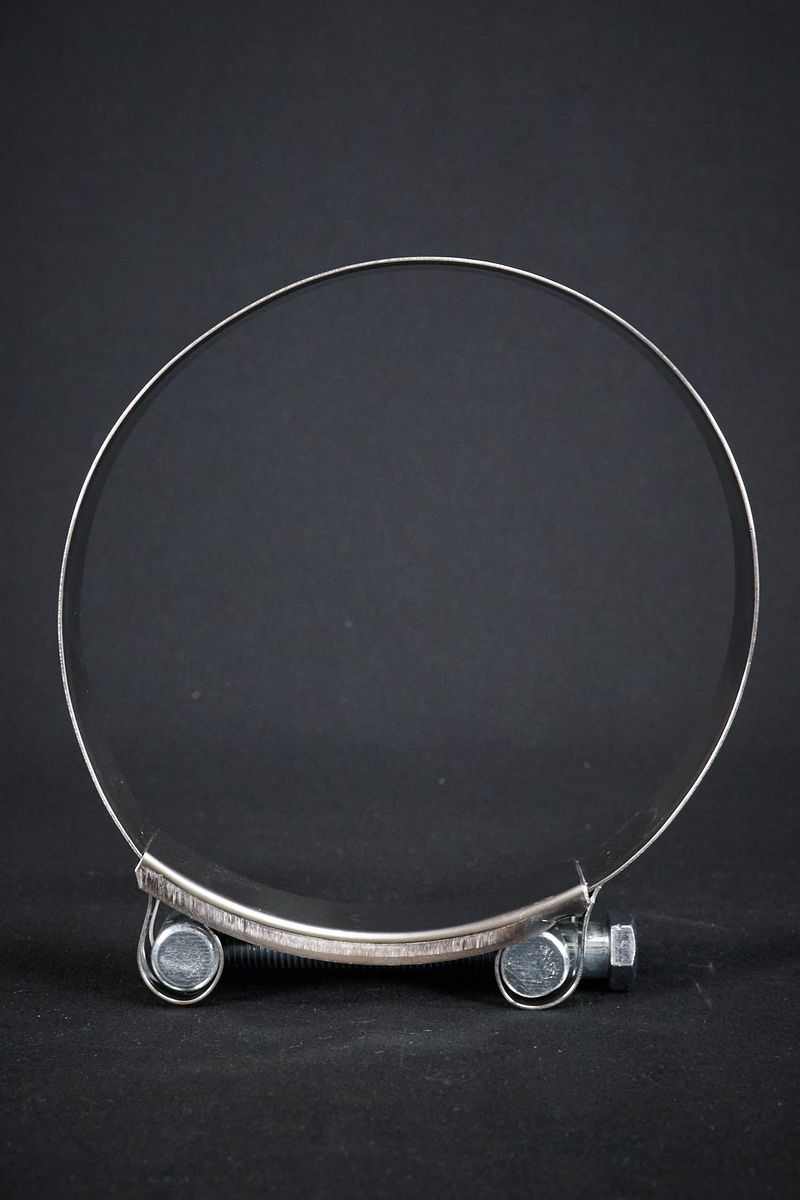

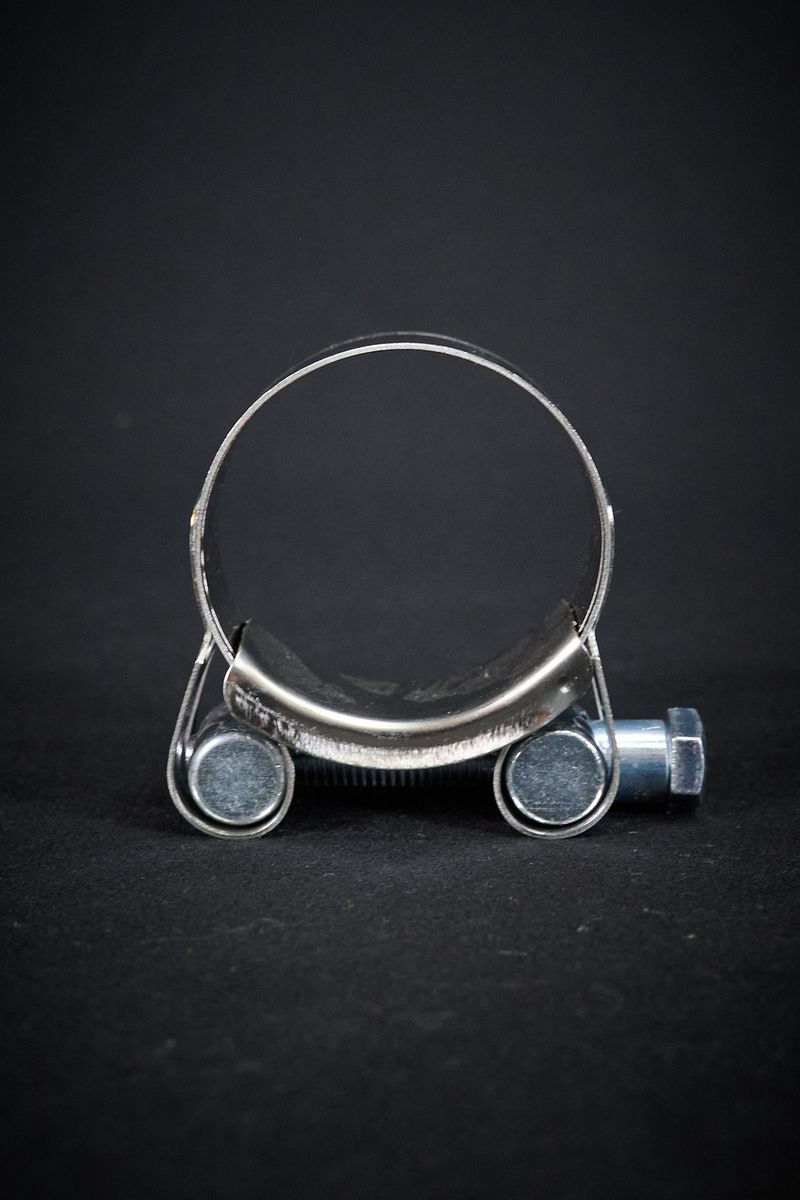

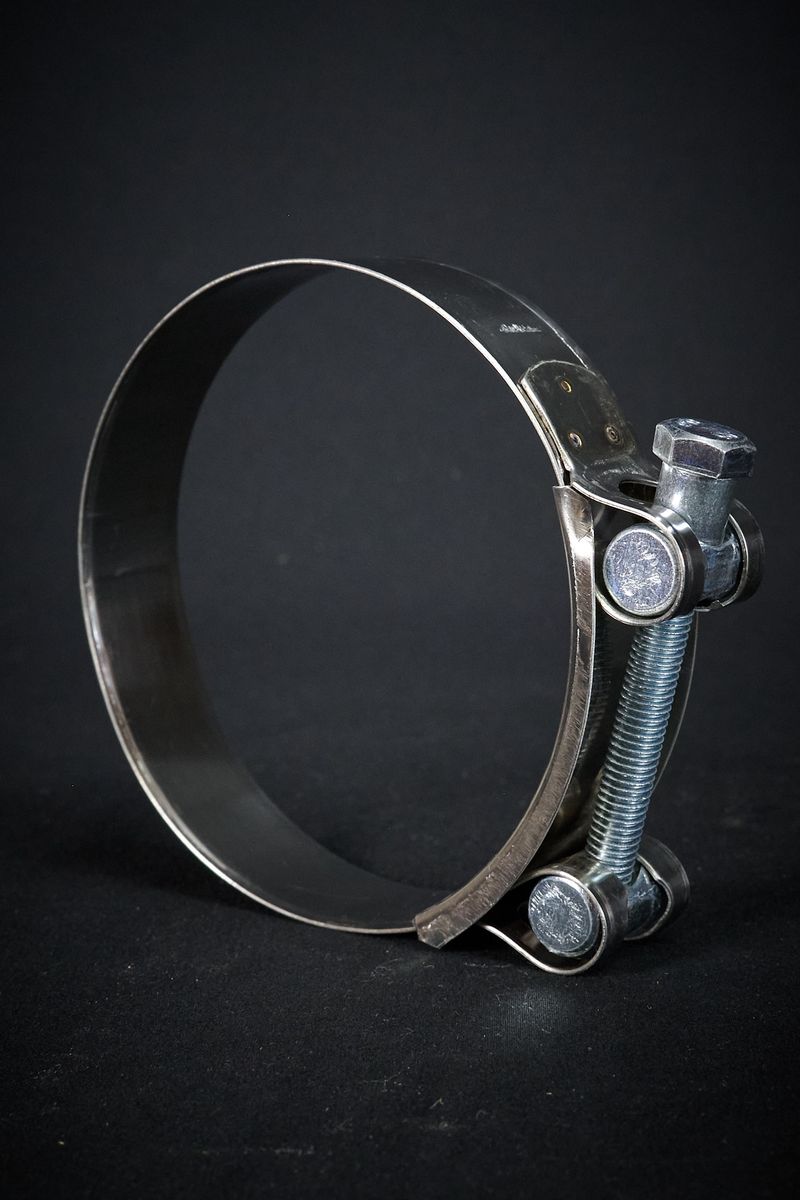

Лента хомута охватывает шланг по кругу и заканчивается двумя проушинами, через которые проходит стяжной болт. При затяжке проушины сближаются, и лента сжимает шланг равномерно по всей своей поверхности.

Поэтому силовой хомут держит соединение там, где червячный может проскальзывать или срывать резьбу ленты.

Высокое стягивающее усилие, распределённое по всей ленте.
Соединение выдерживает и напор, и разрежение.
Не ослабевает от вибрации на работающем оборудовании.
Нержавеющая сталь — для улицы, подвалов и сырых насосных.

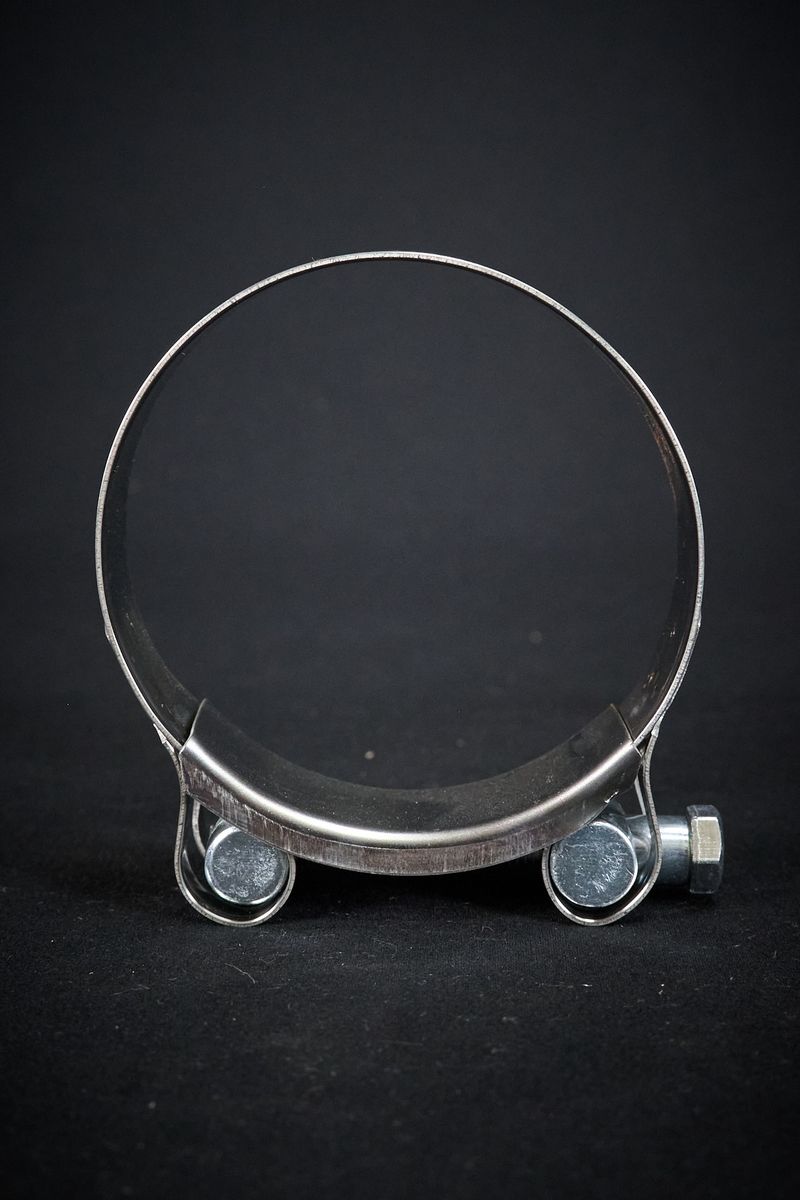

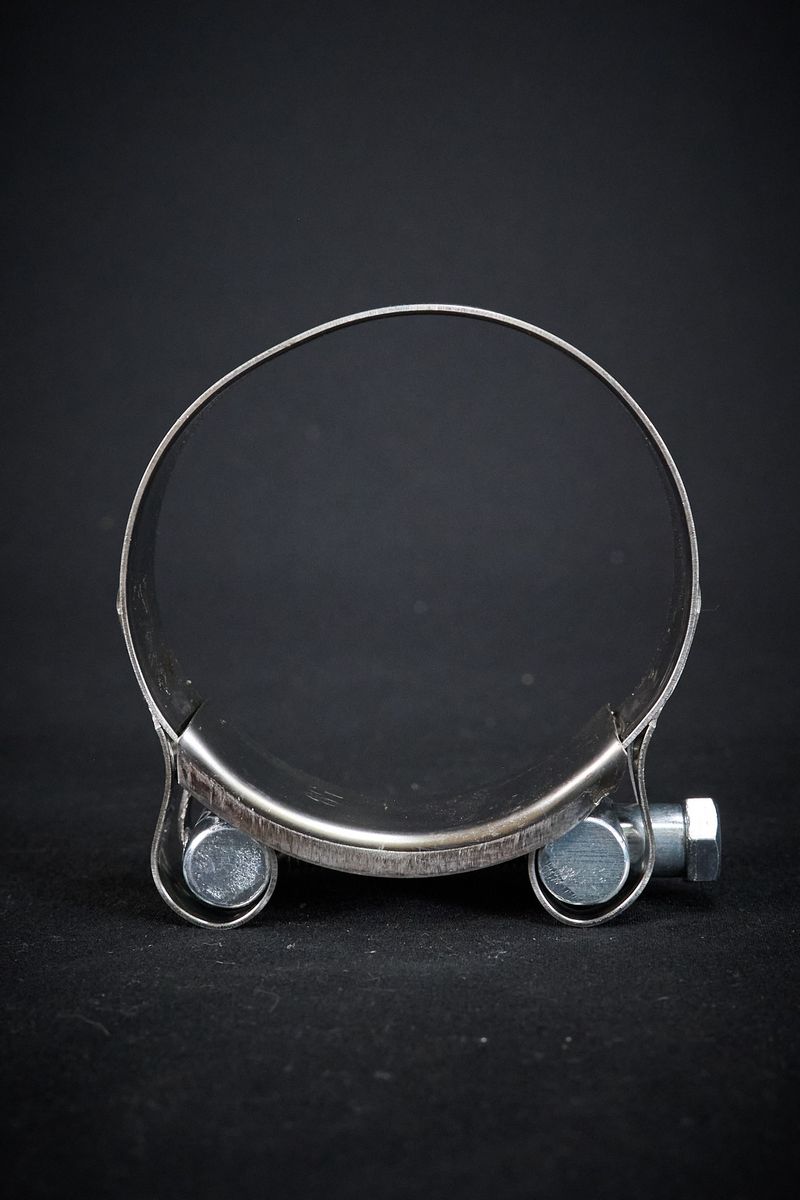

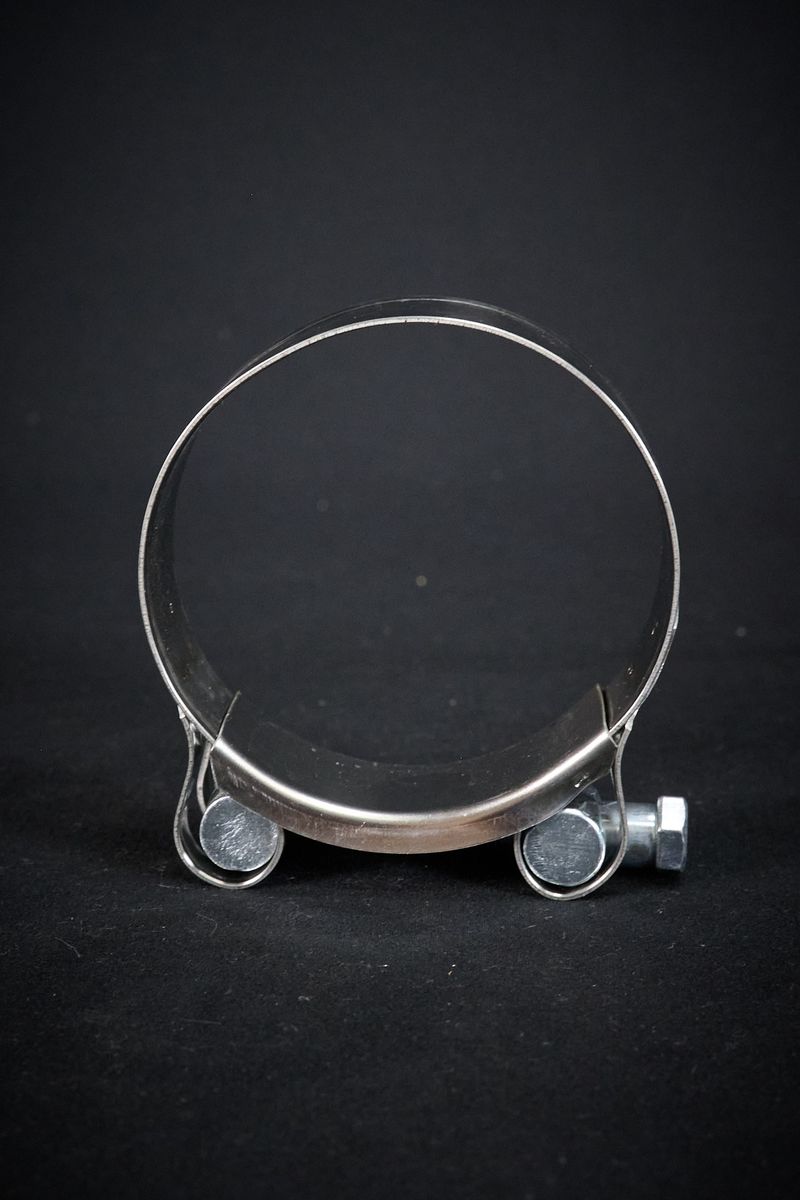

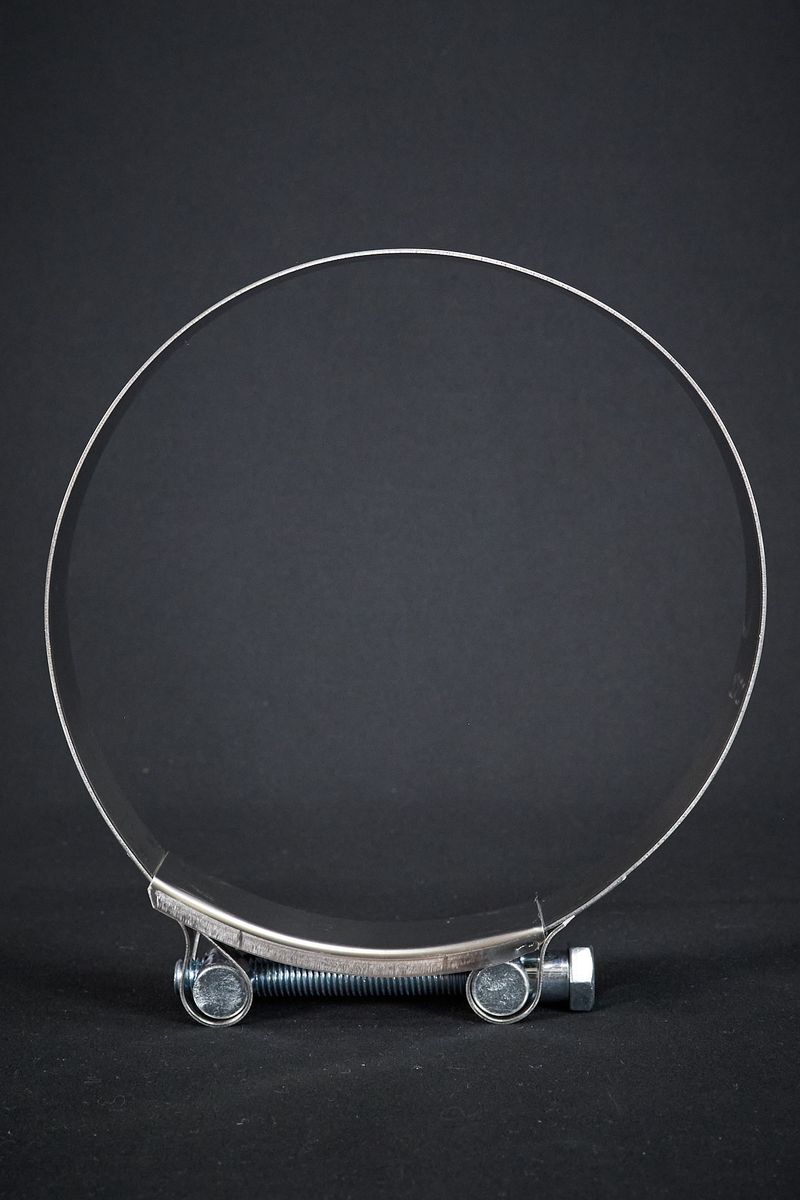

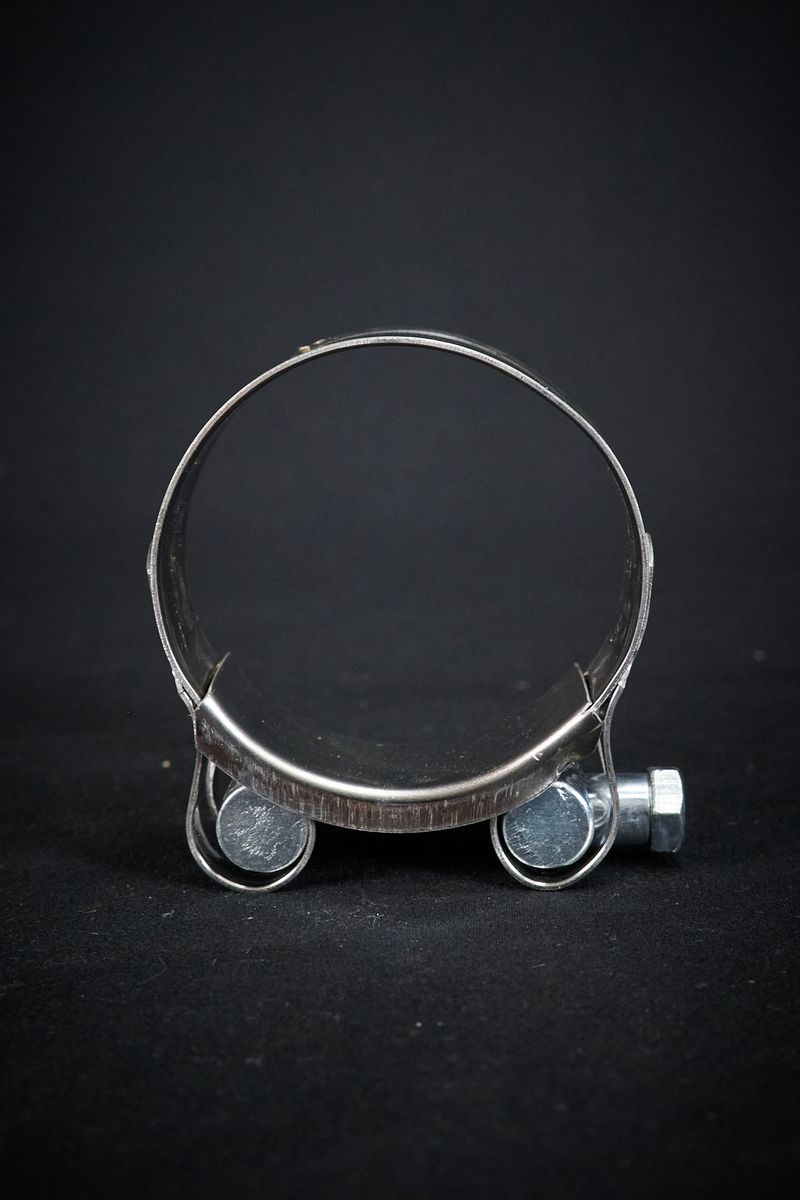

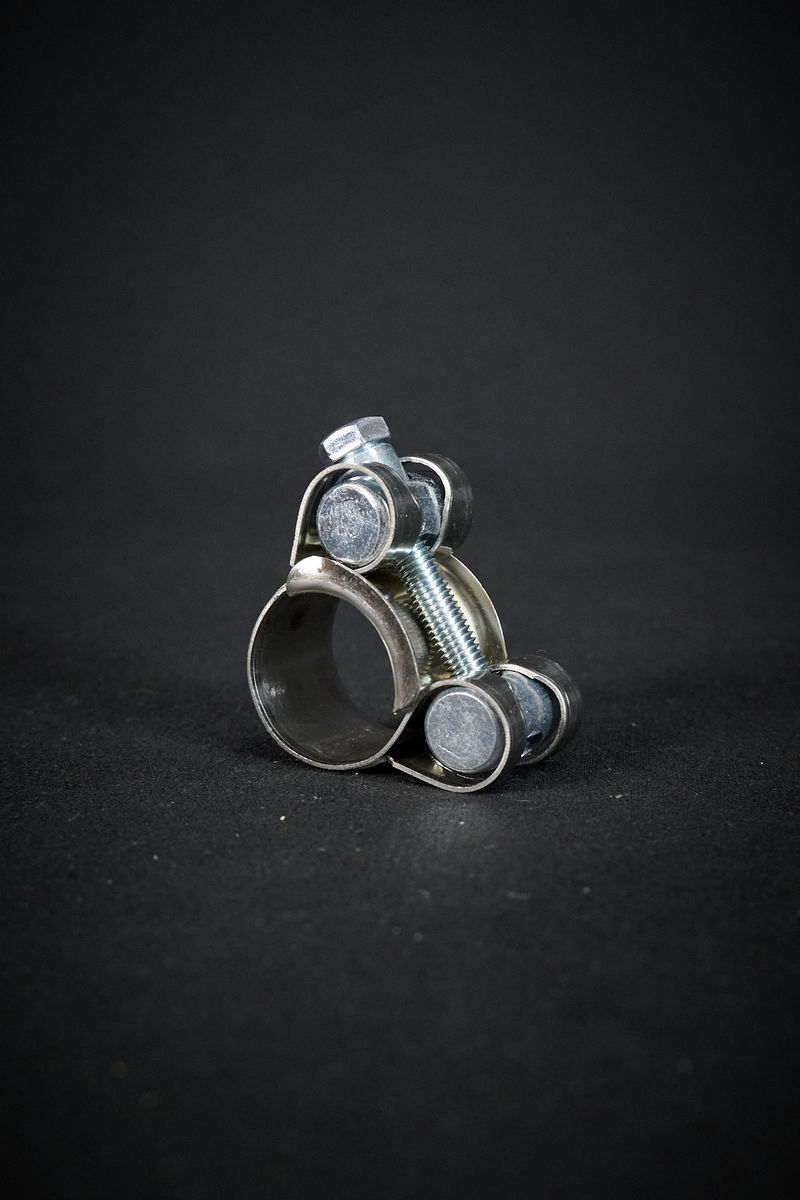

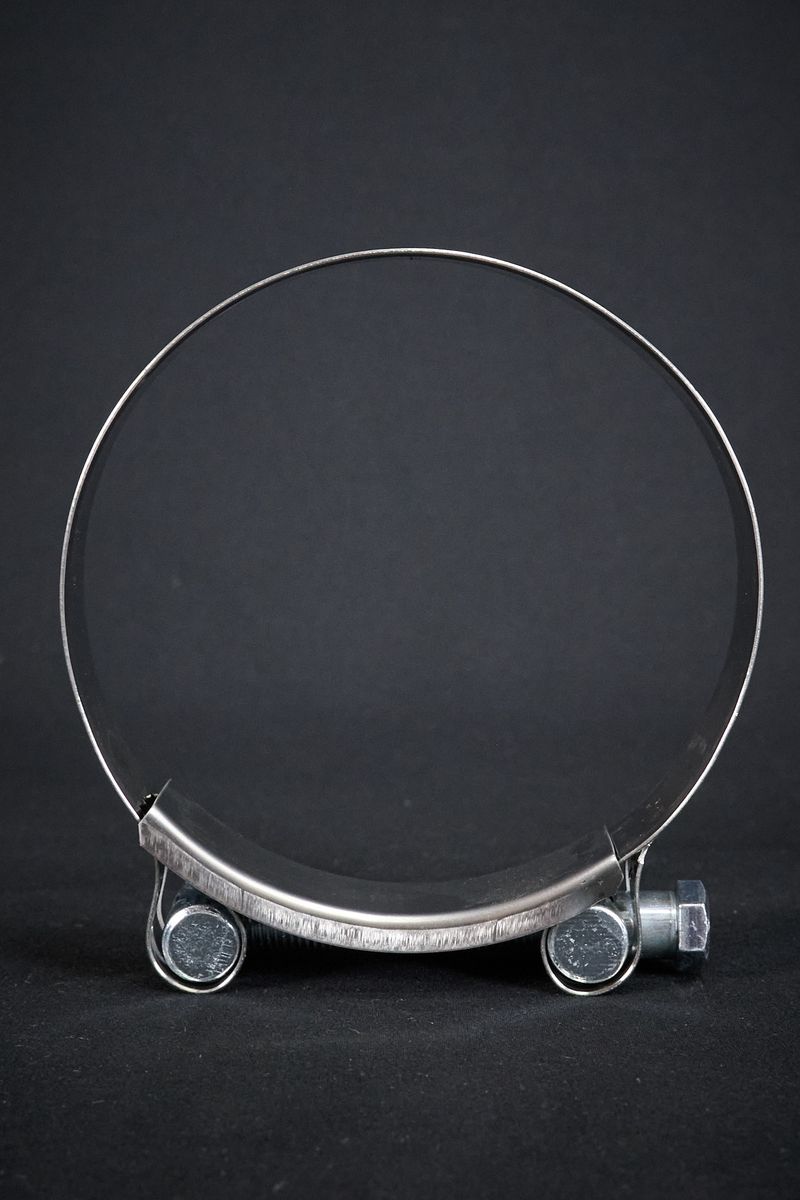

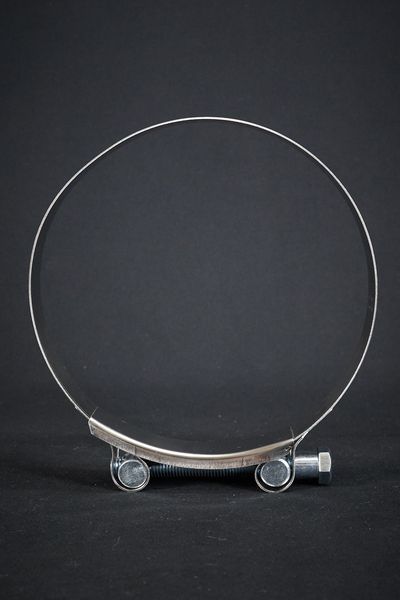

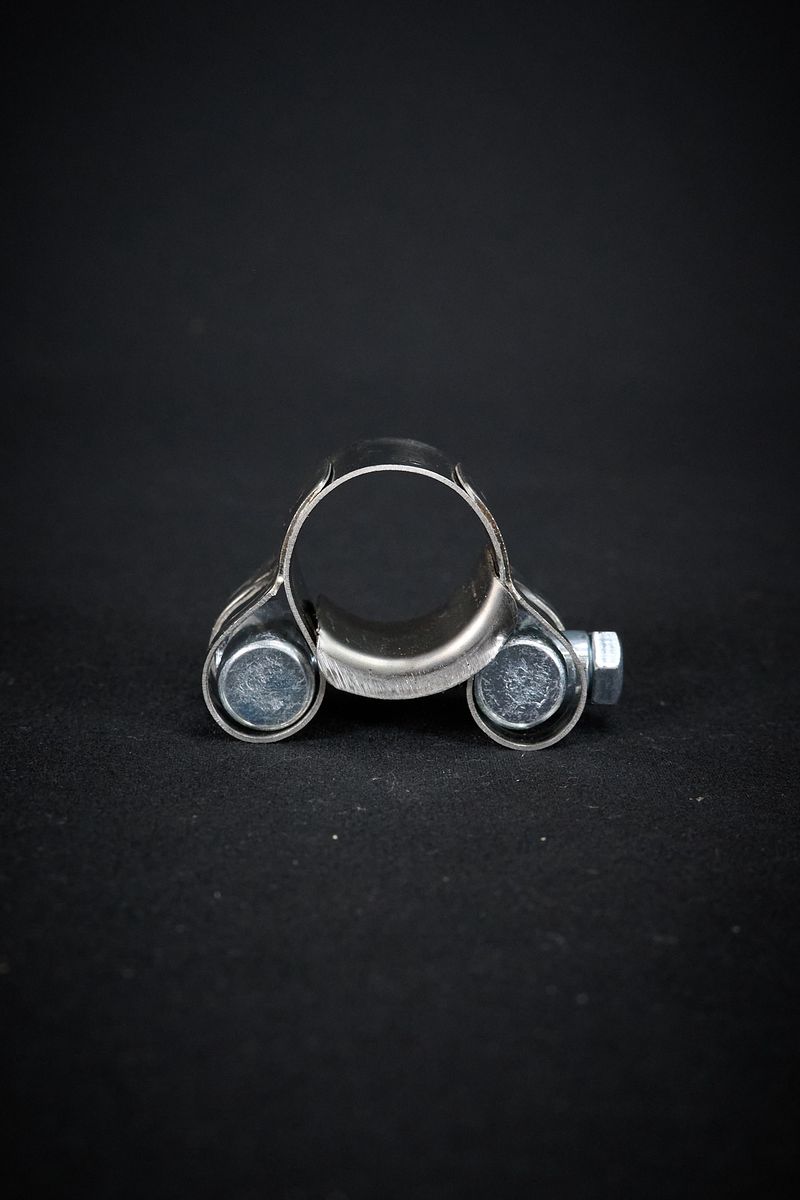

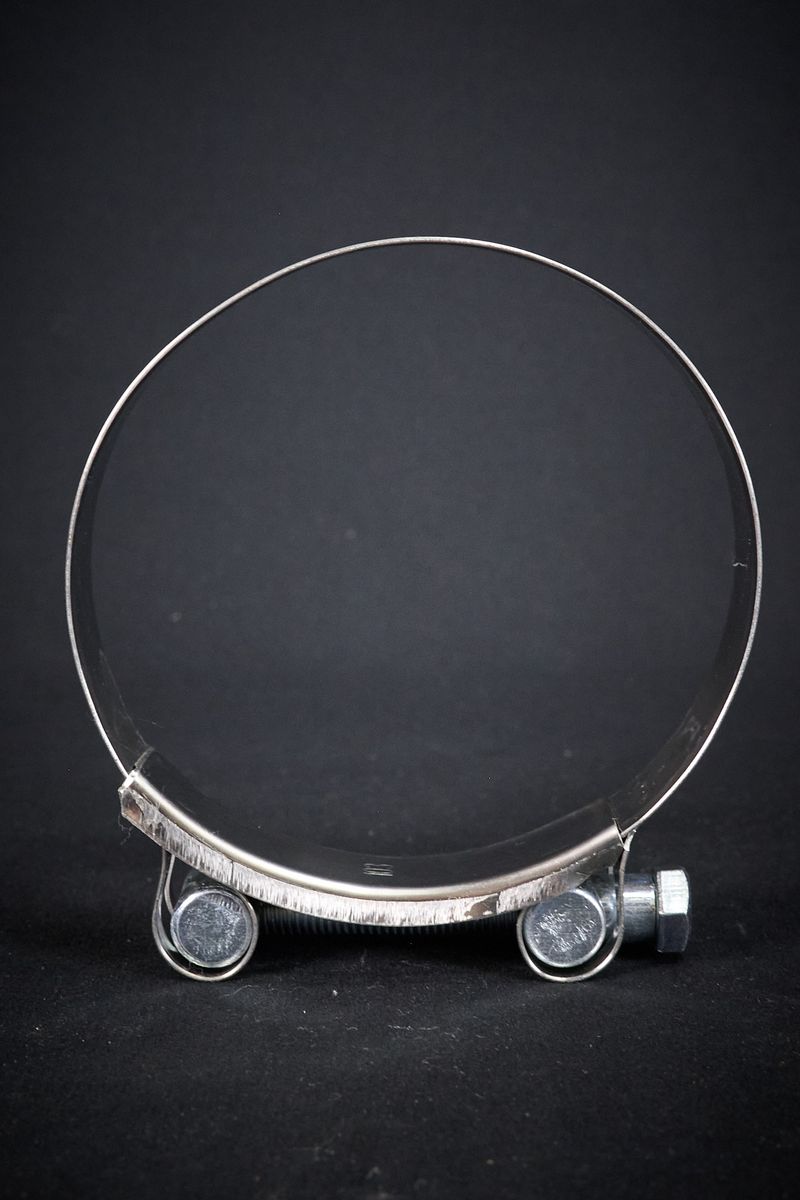

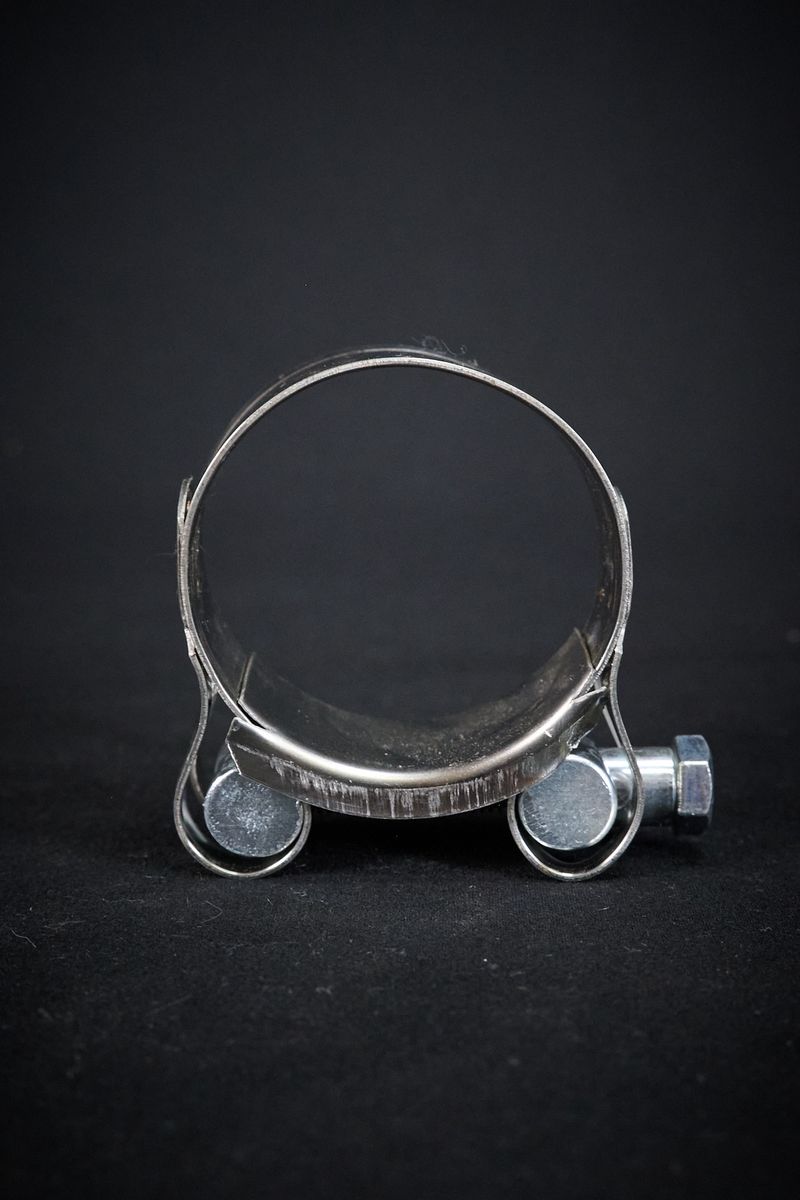

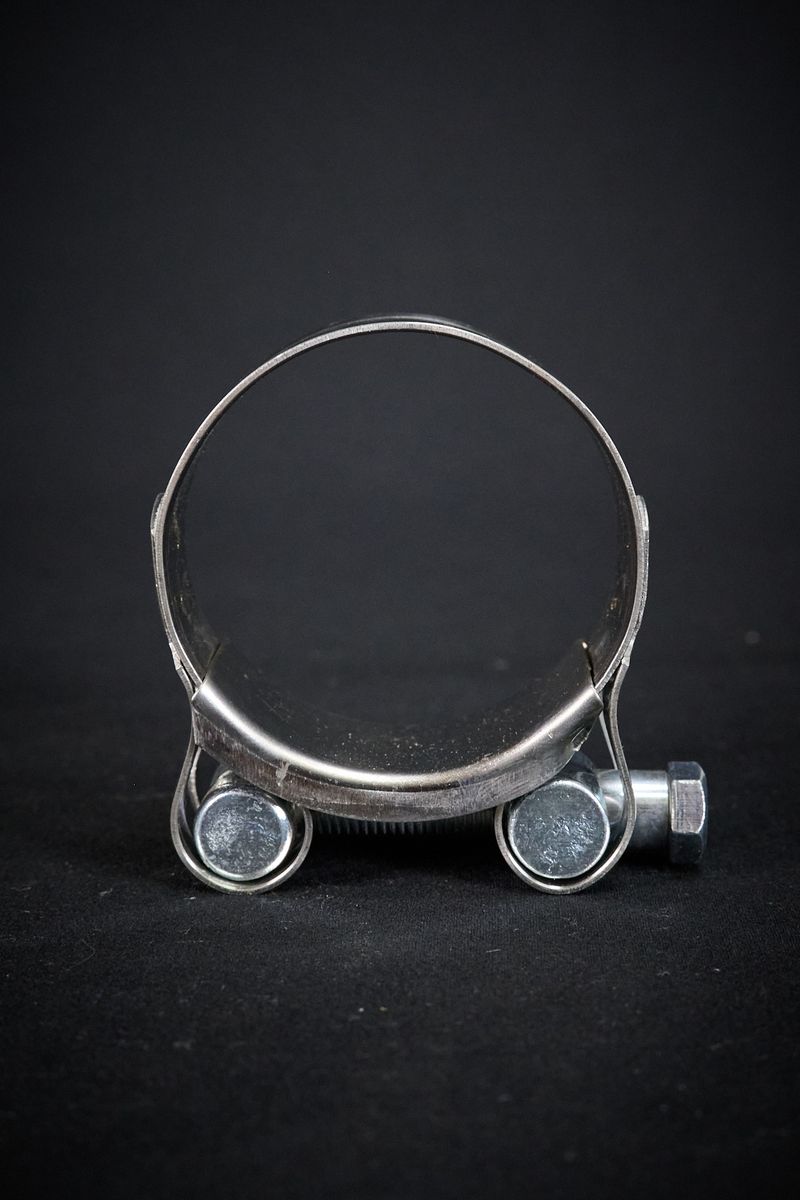

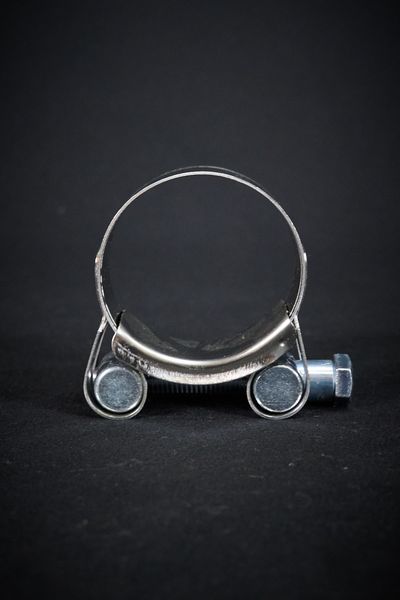

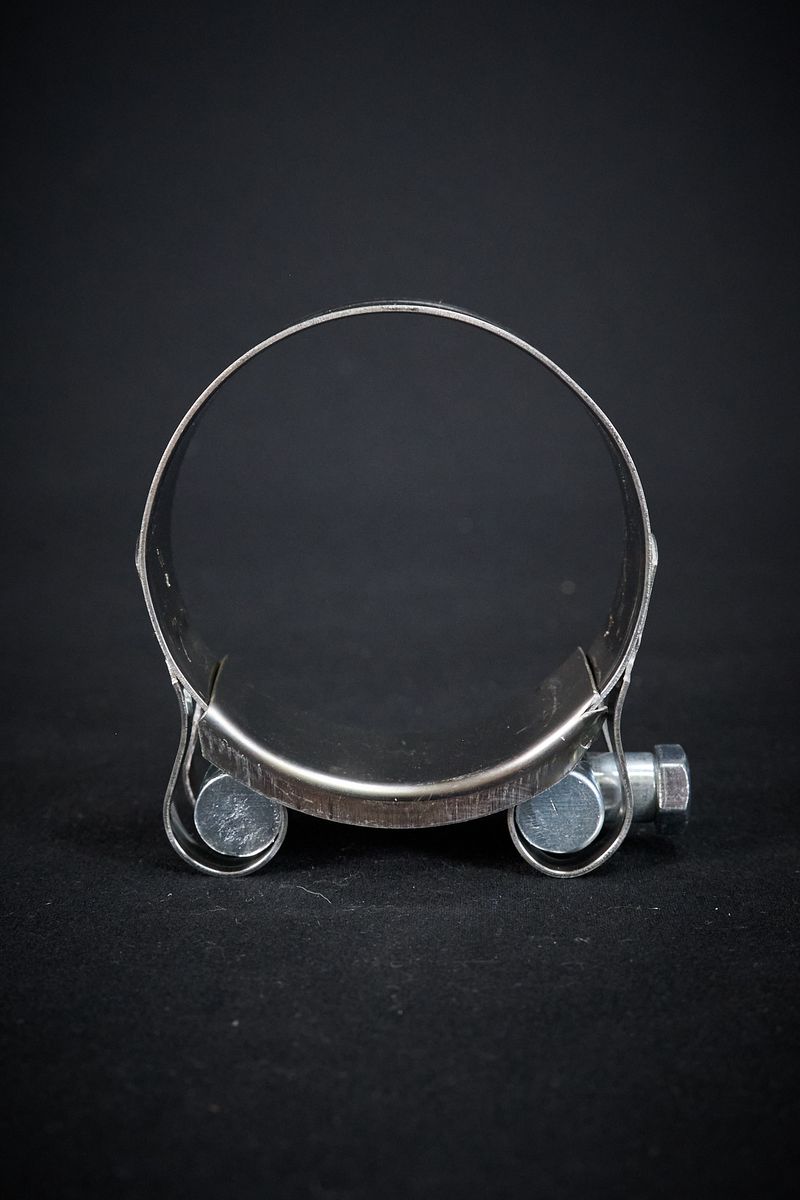

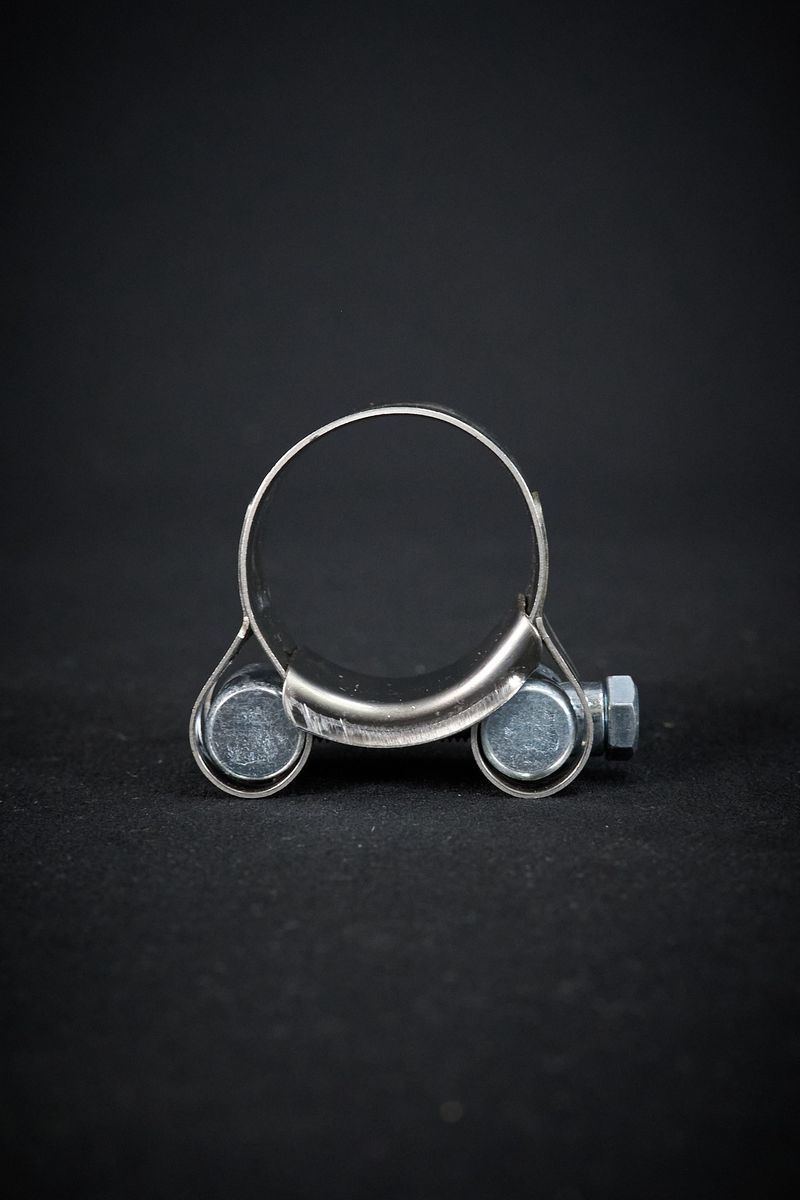

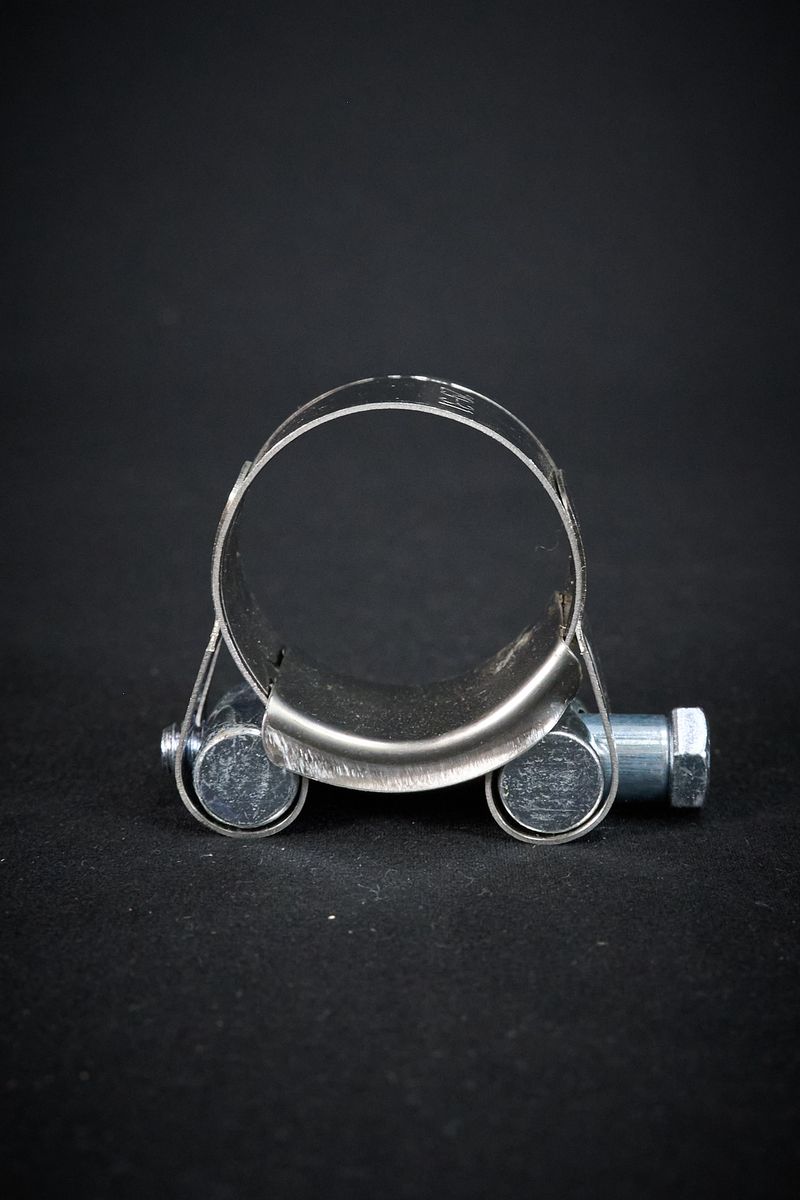

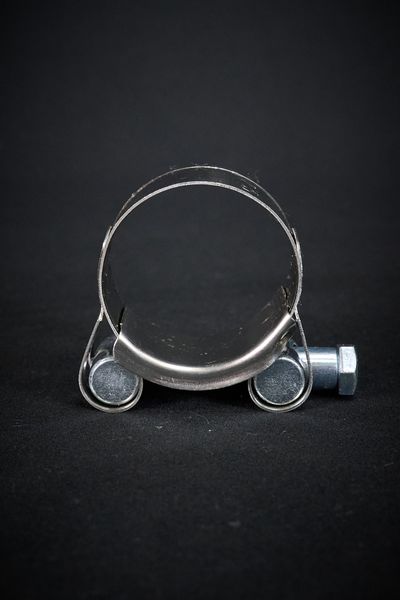

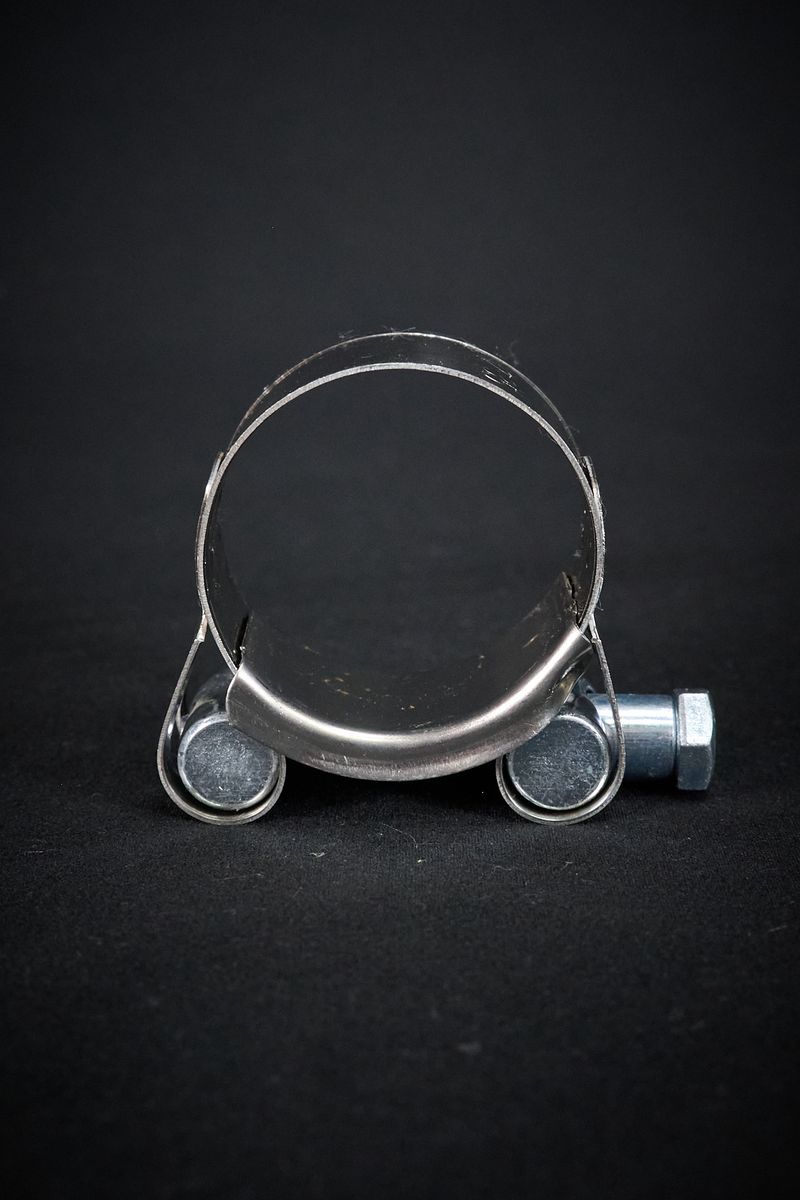

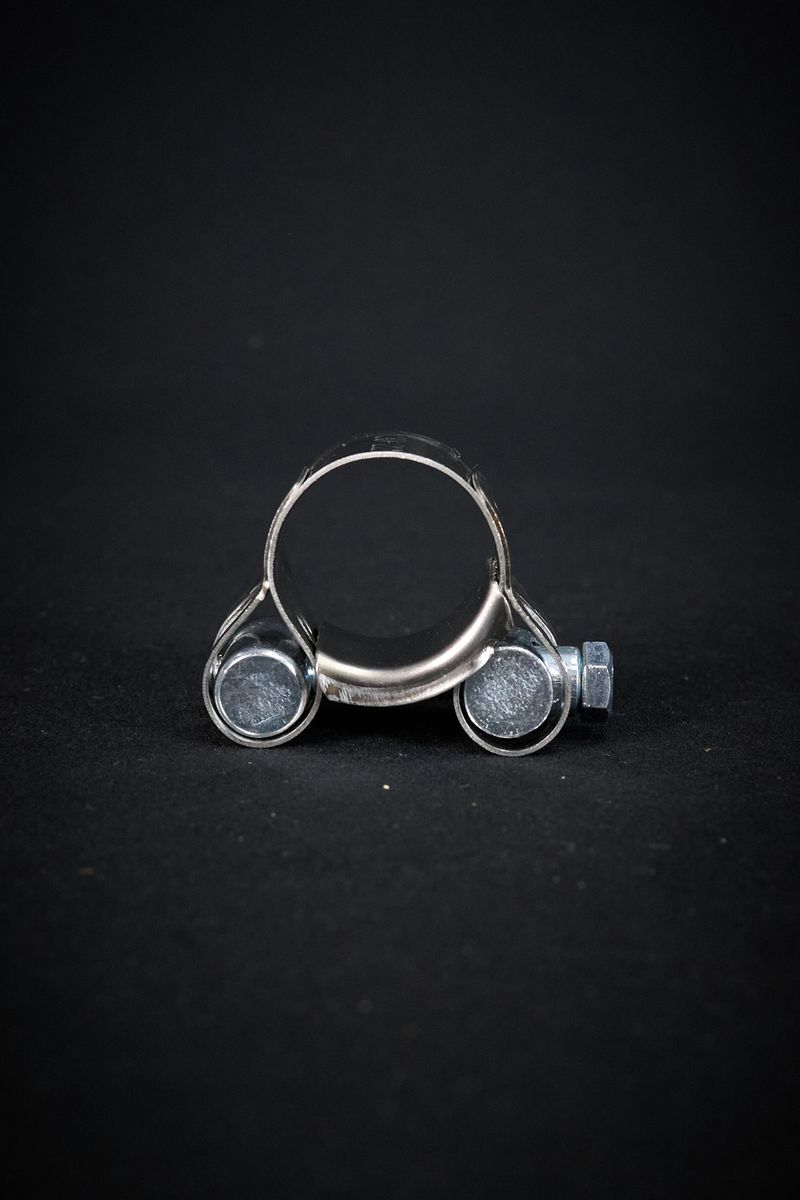

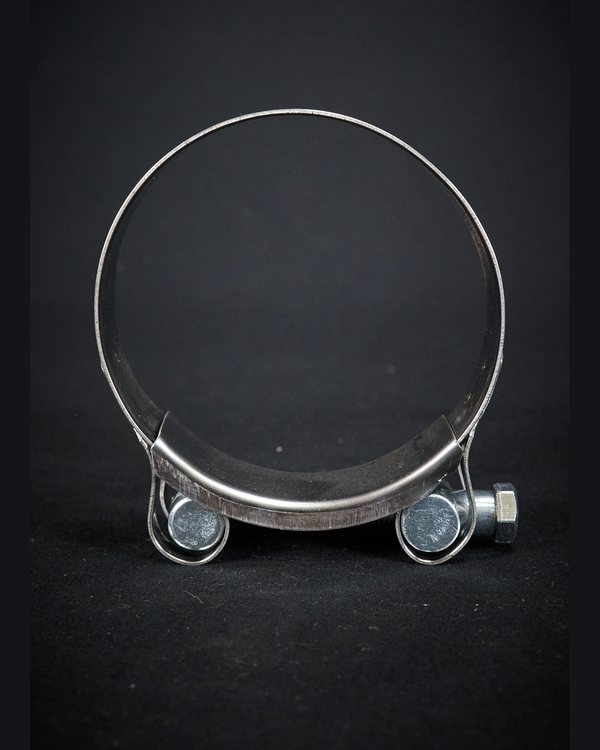

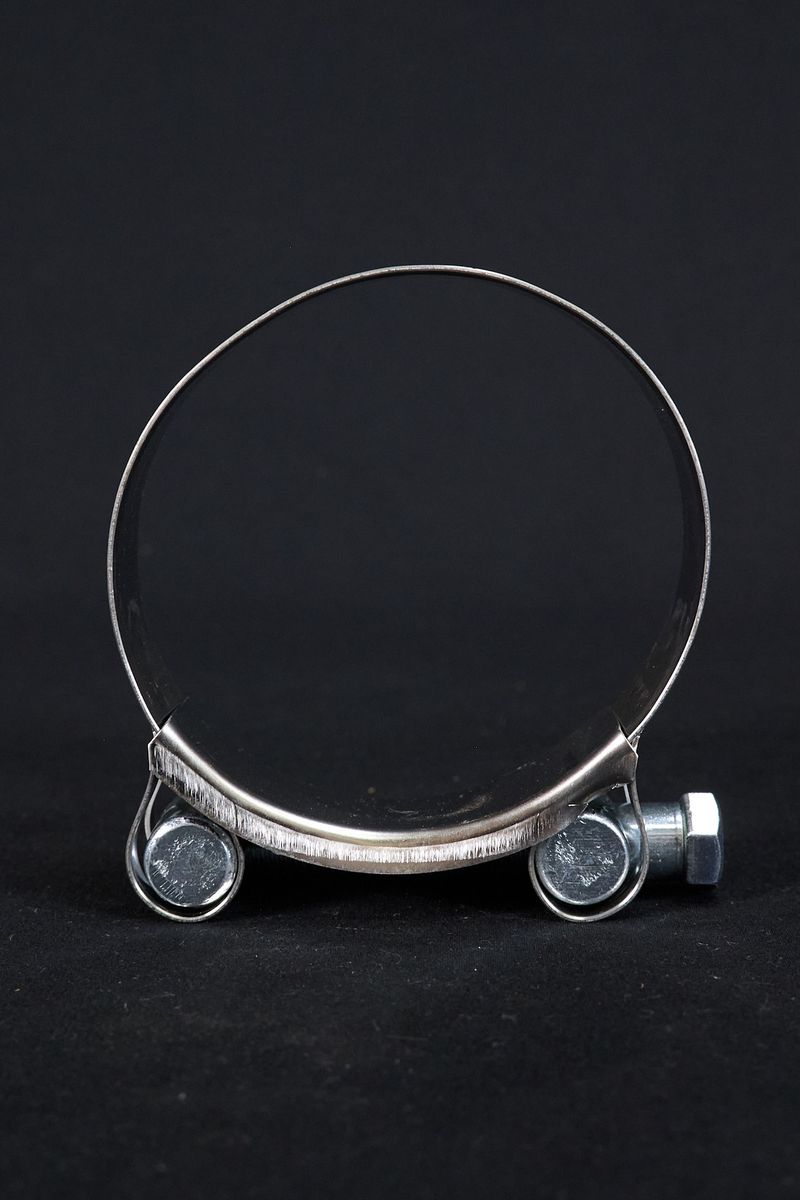

Силовой хомут 64–67 мм спереди: лента, две проушины и стяжной болт — Две проушины и стяжной болт

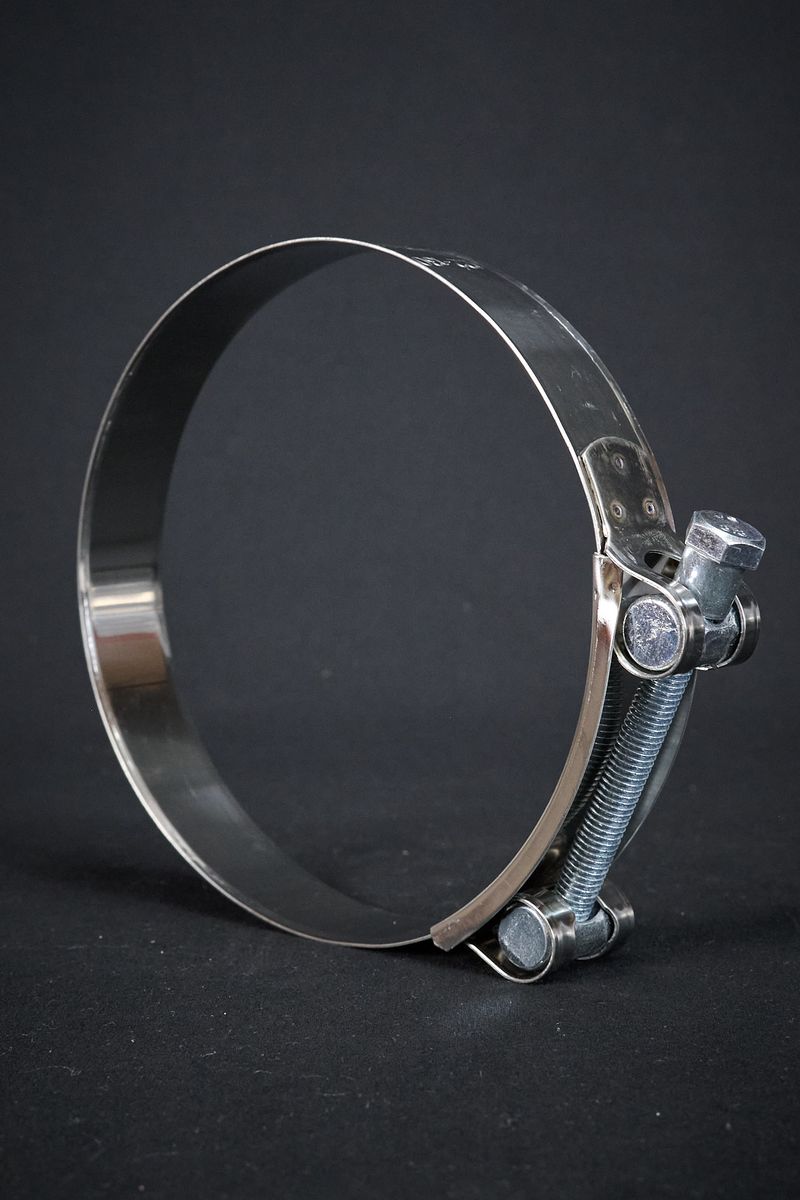

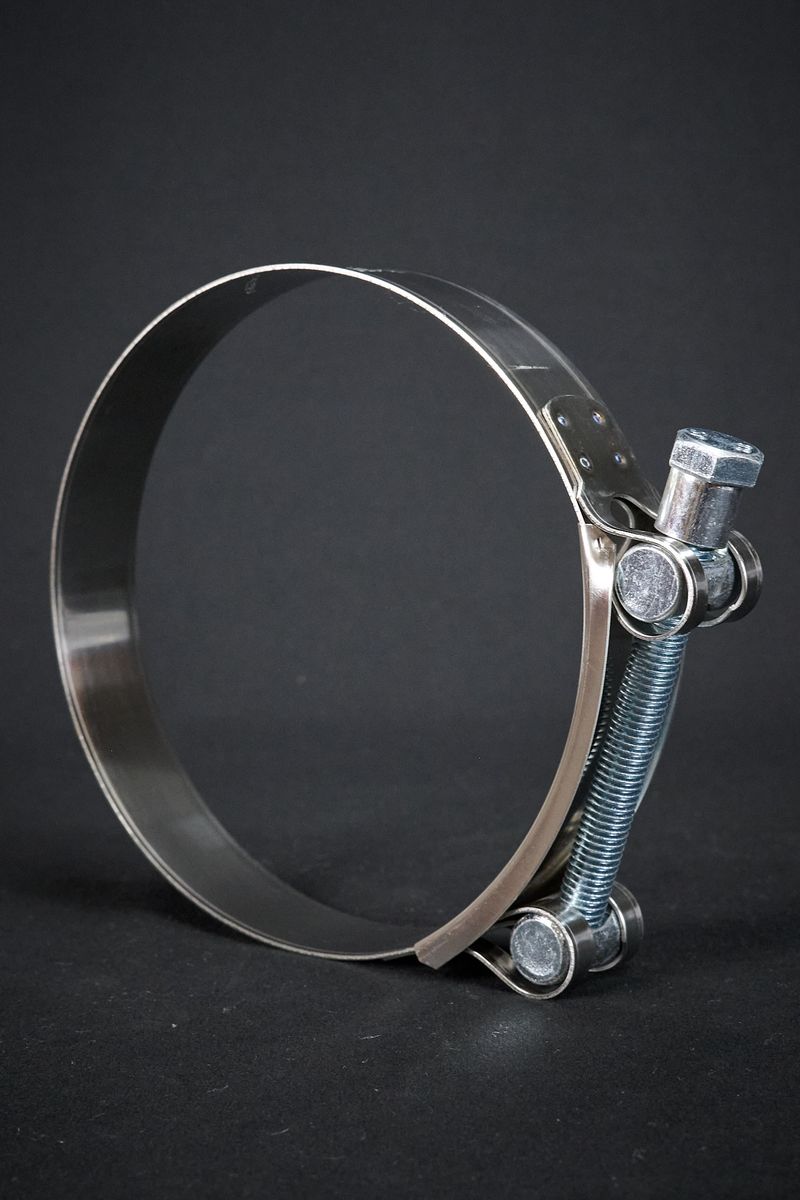

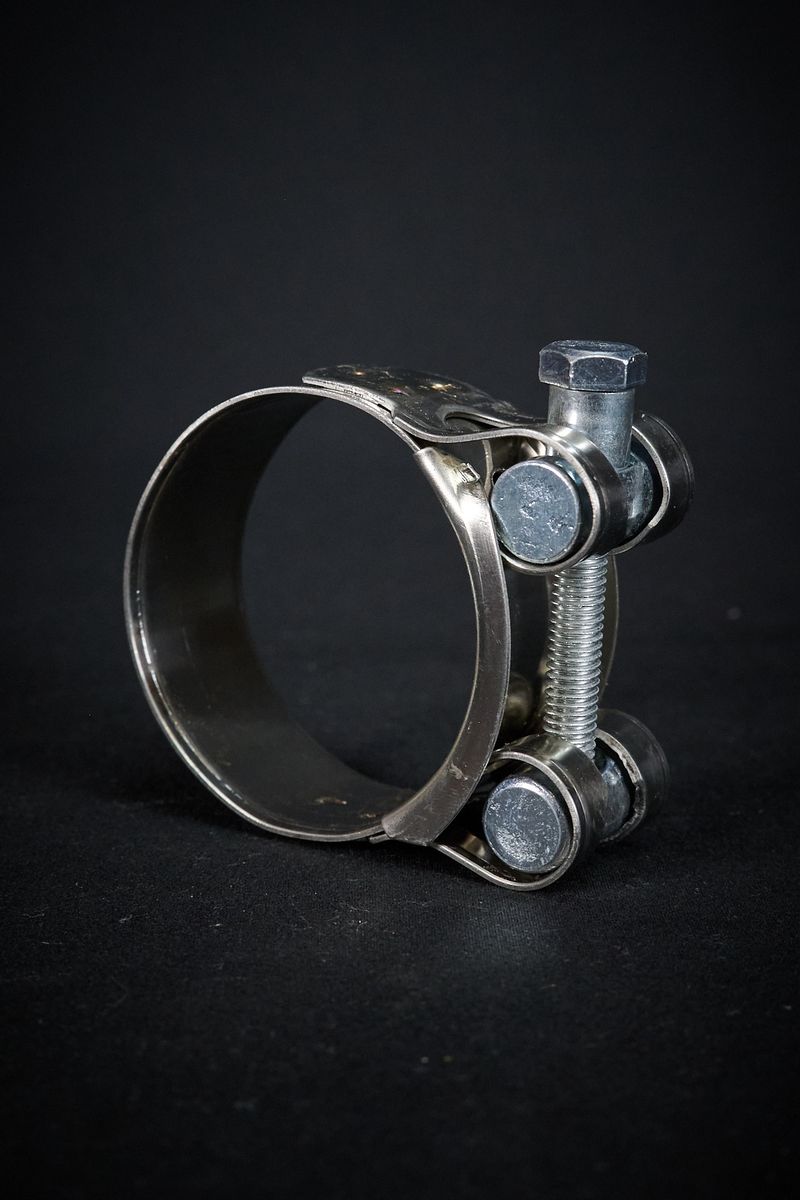

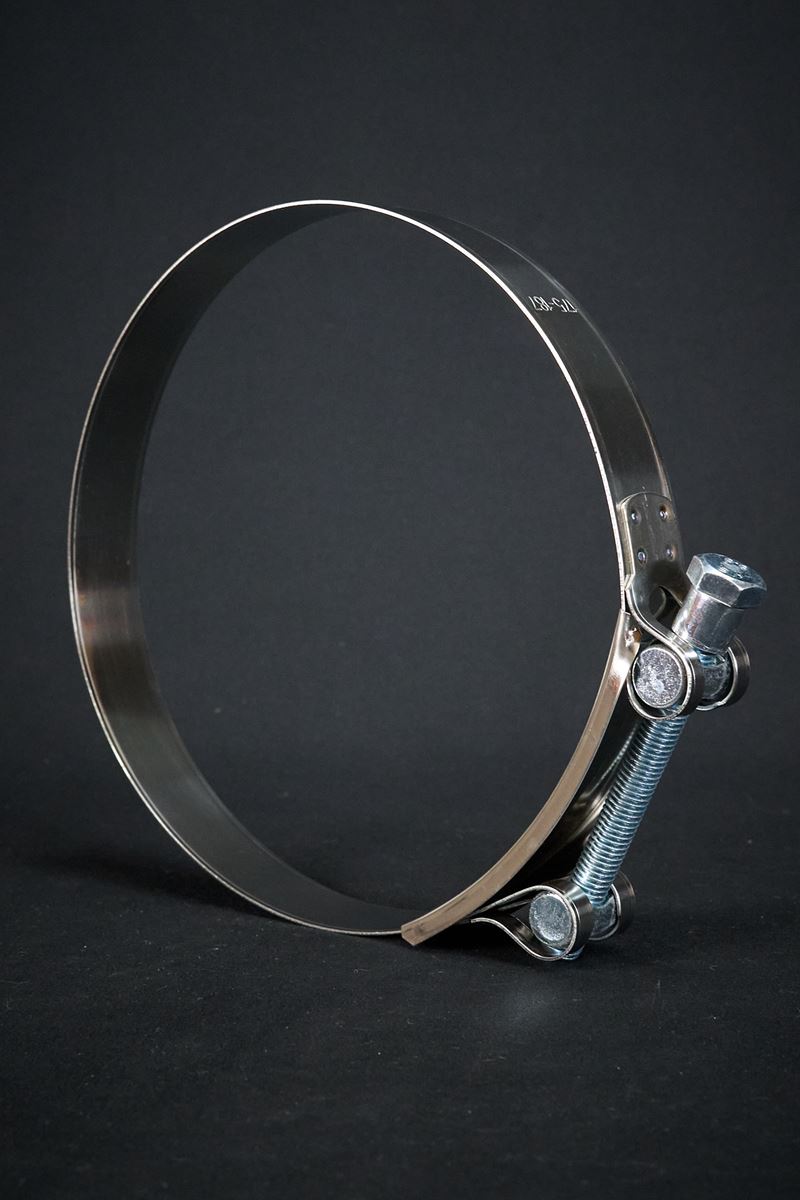

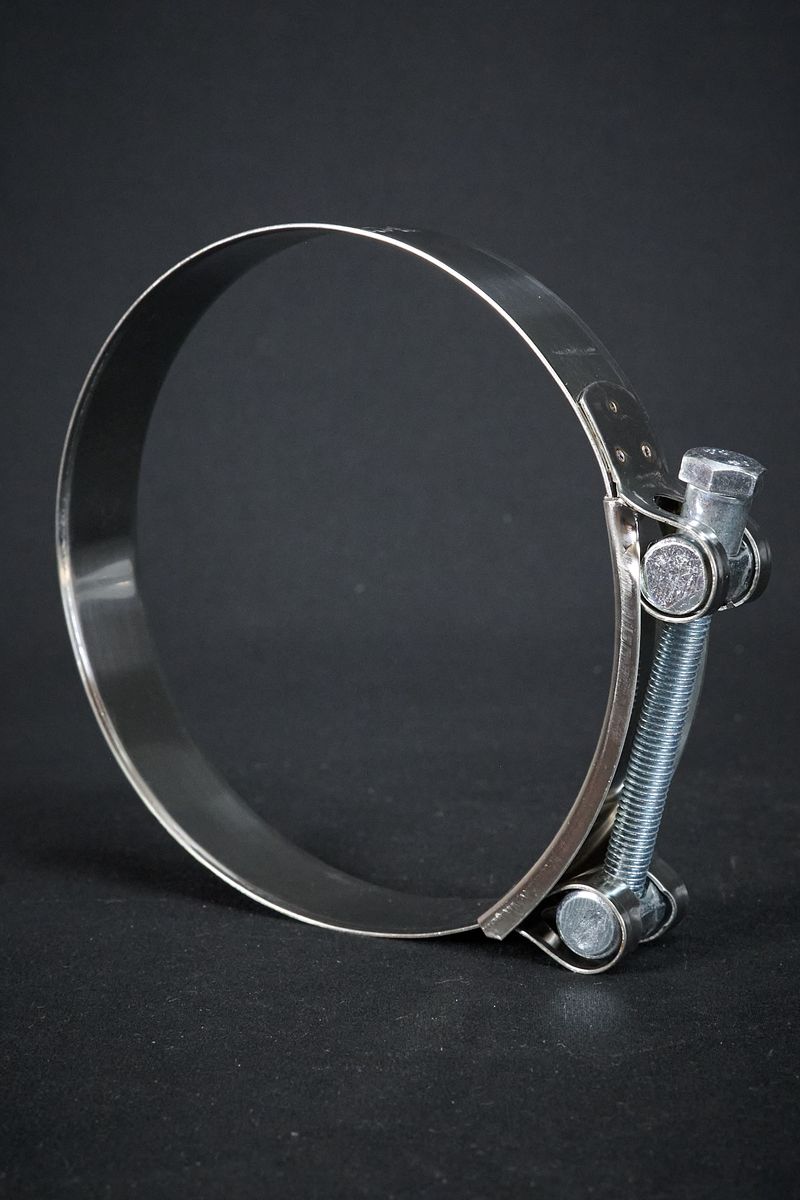

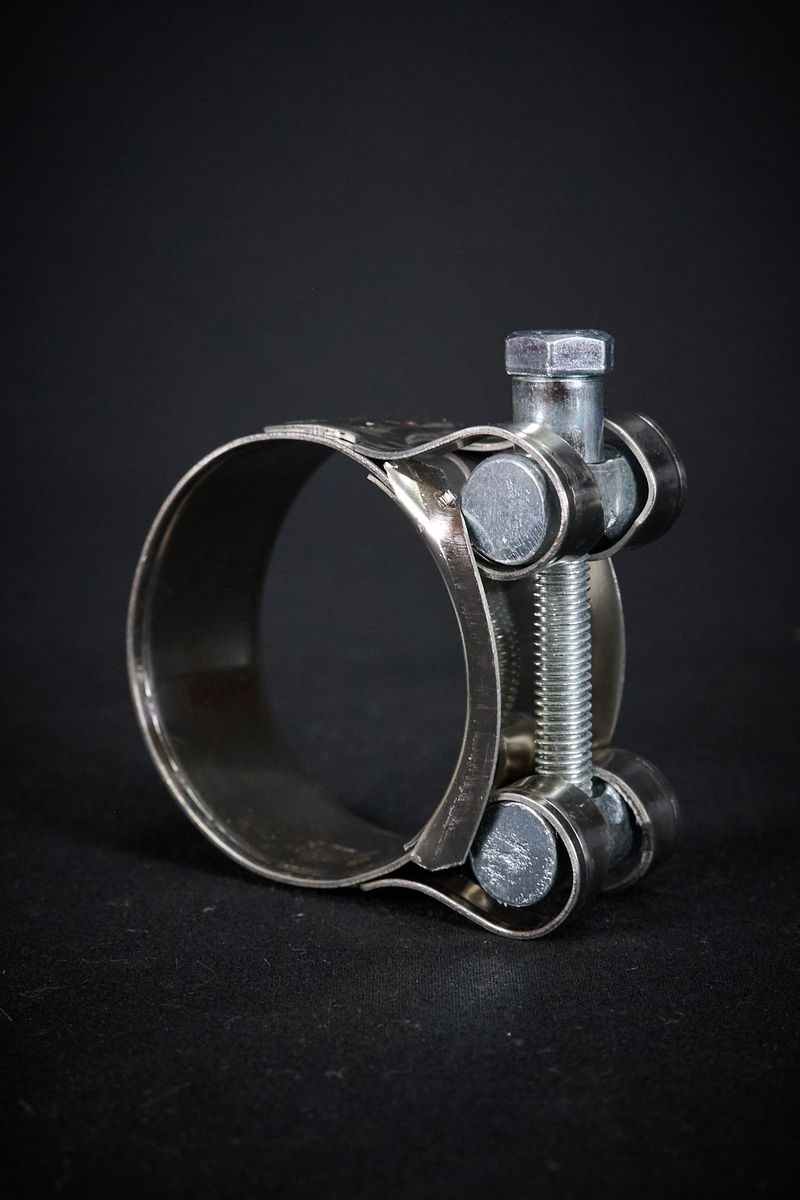

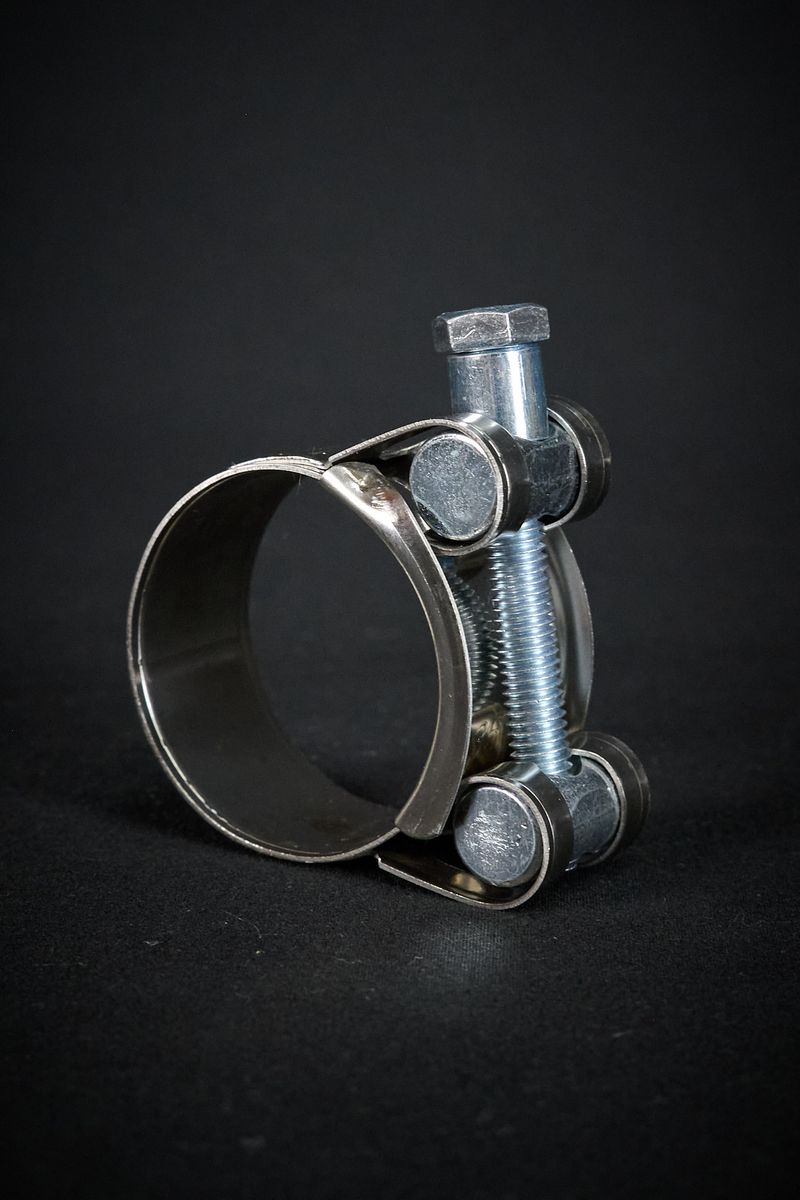

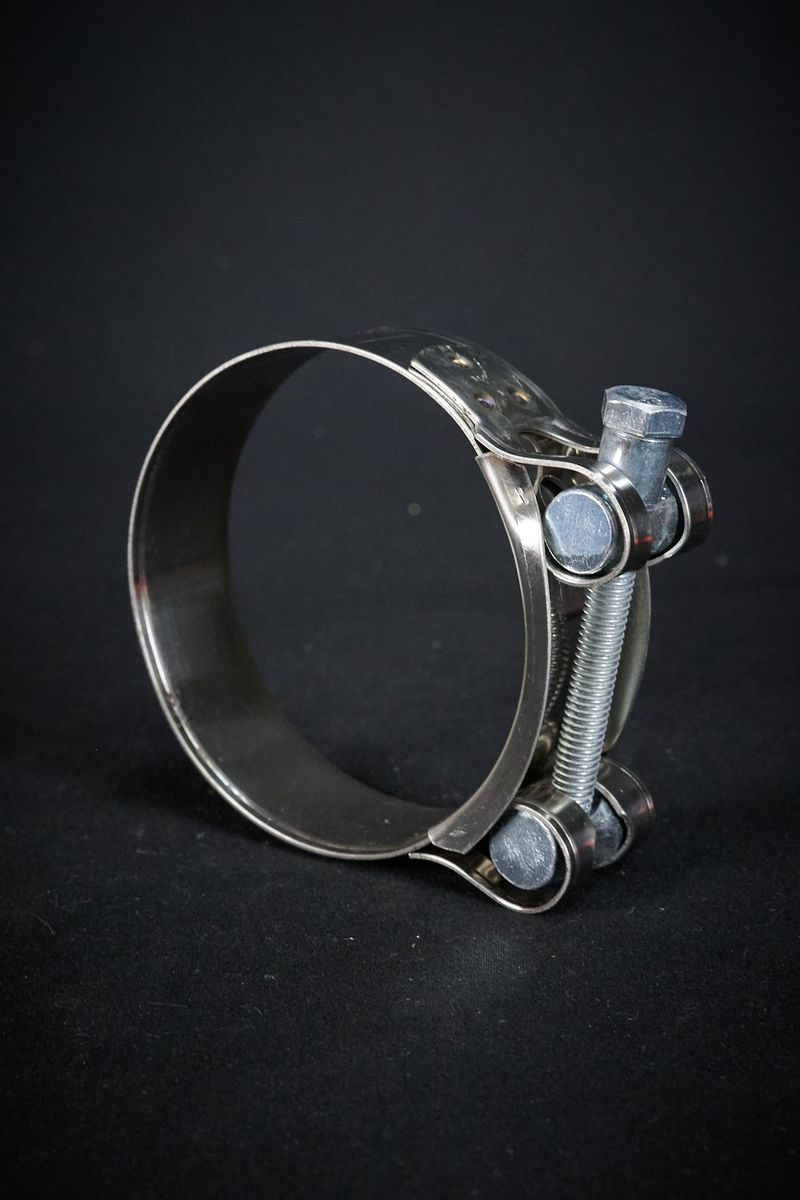

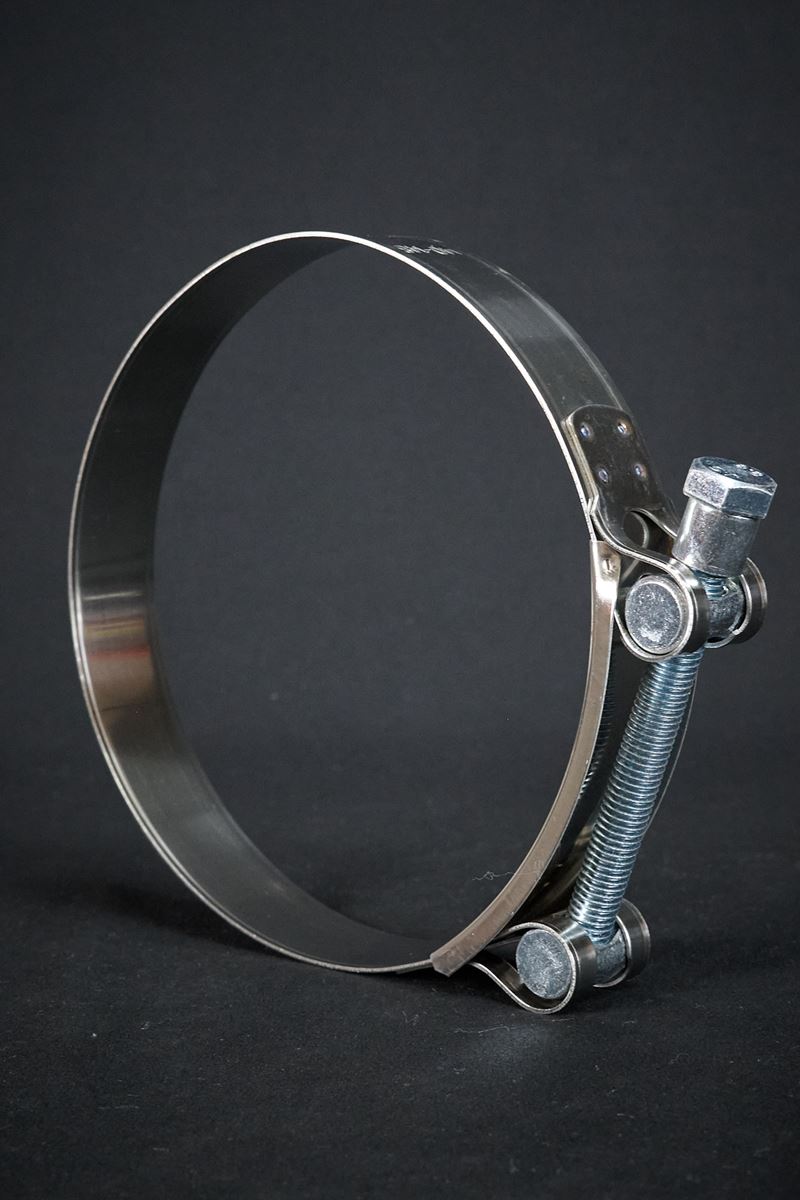

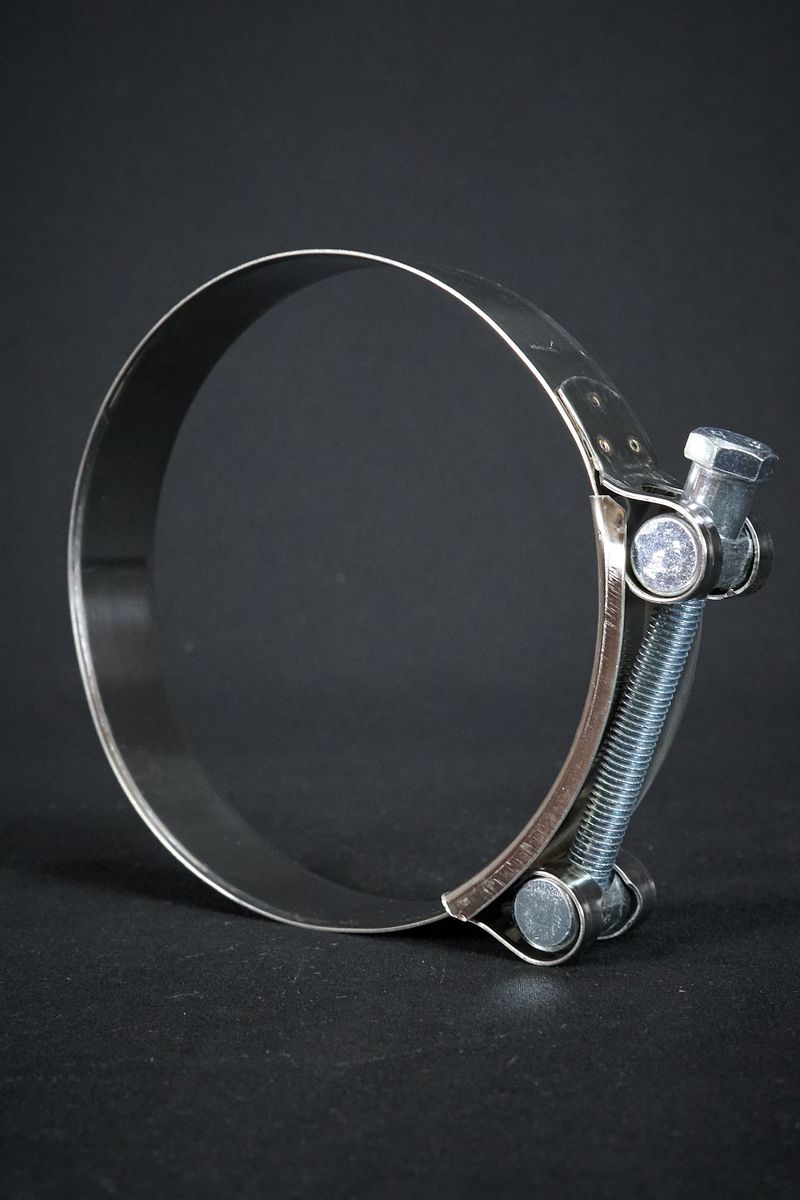

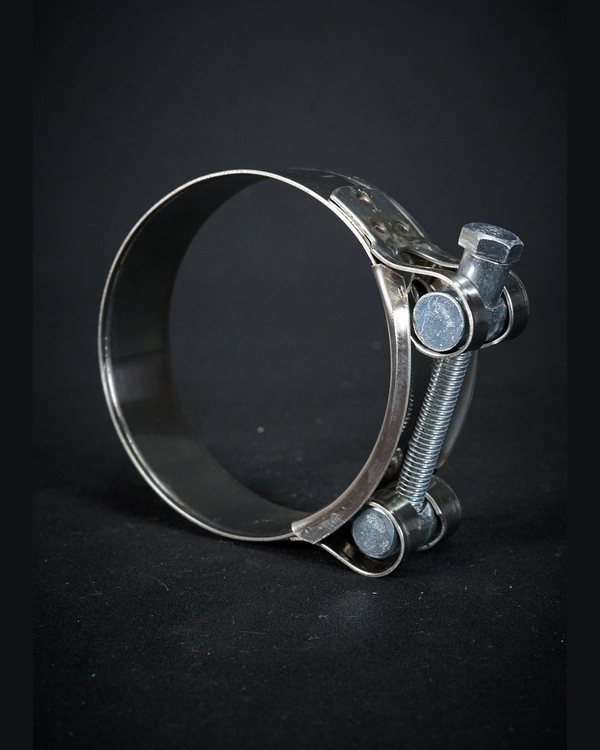

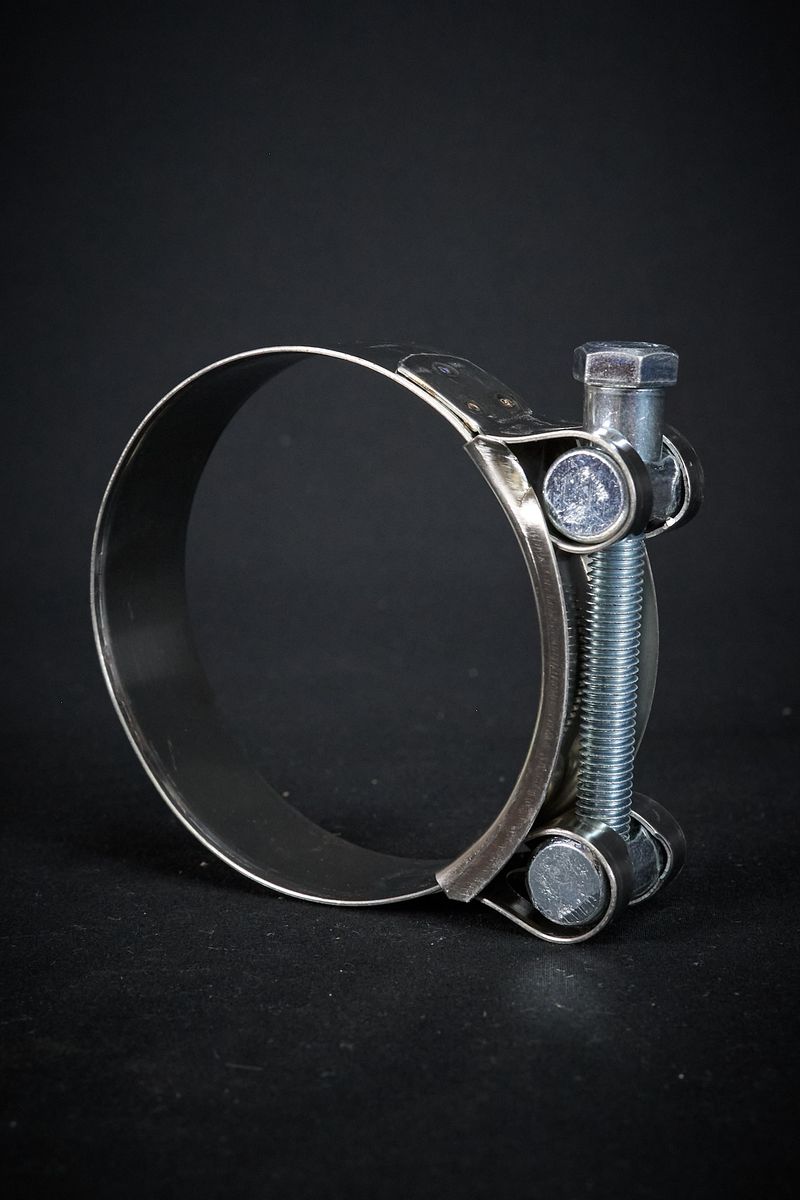

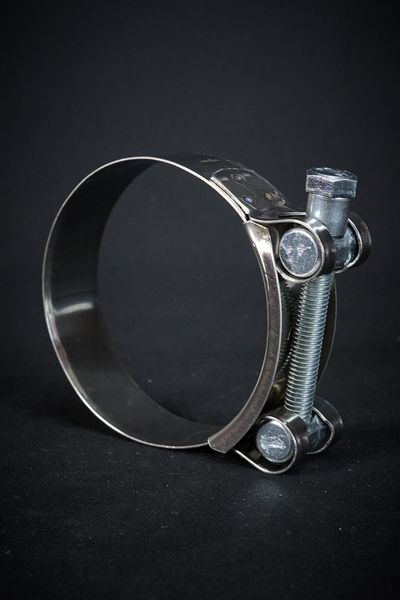

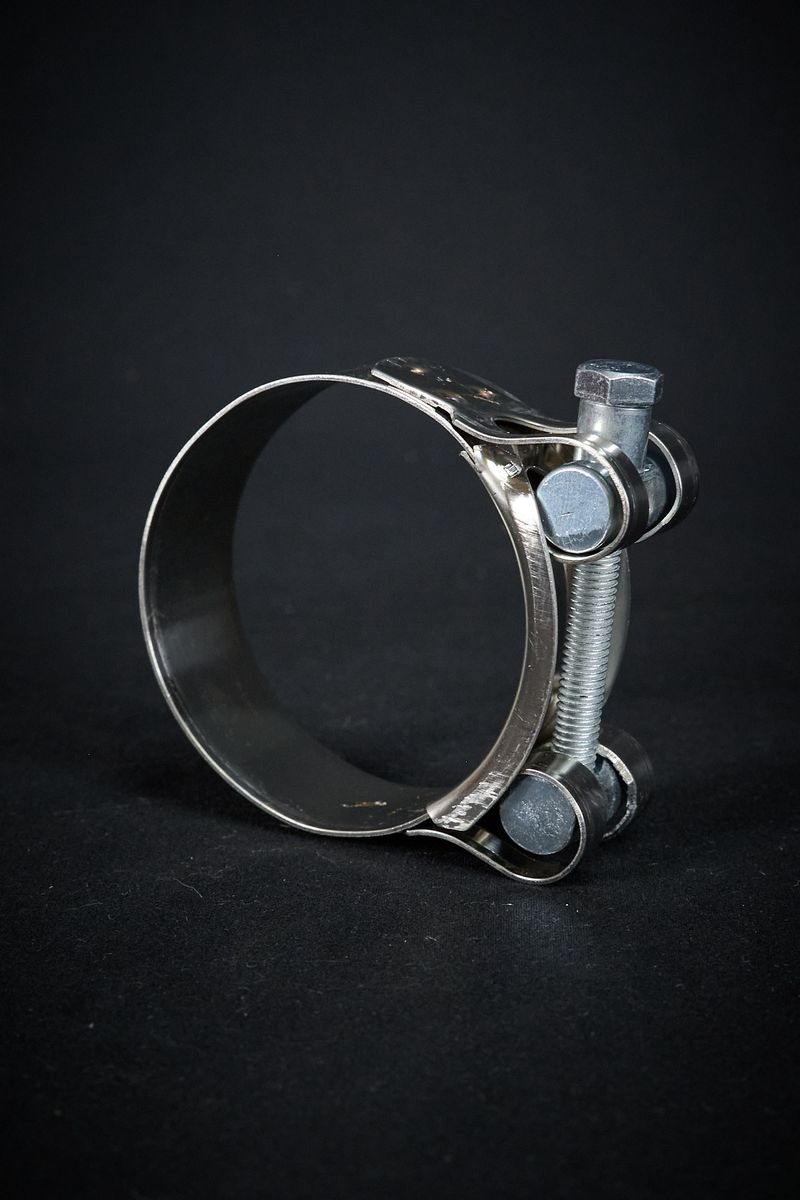

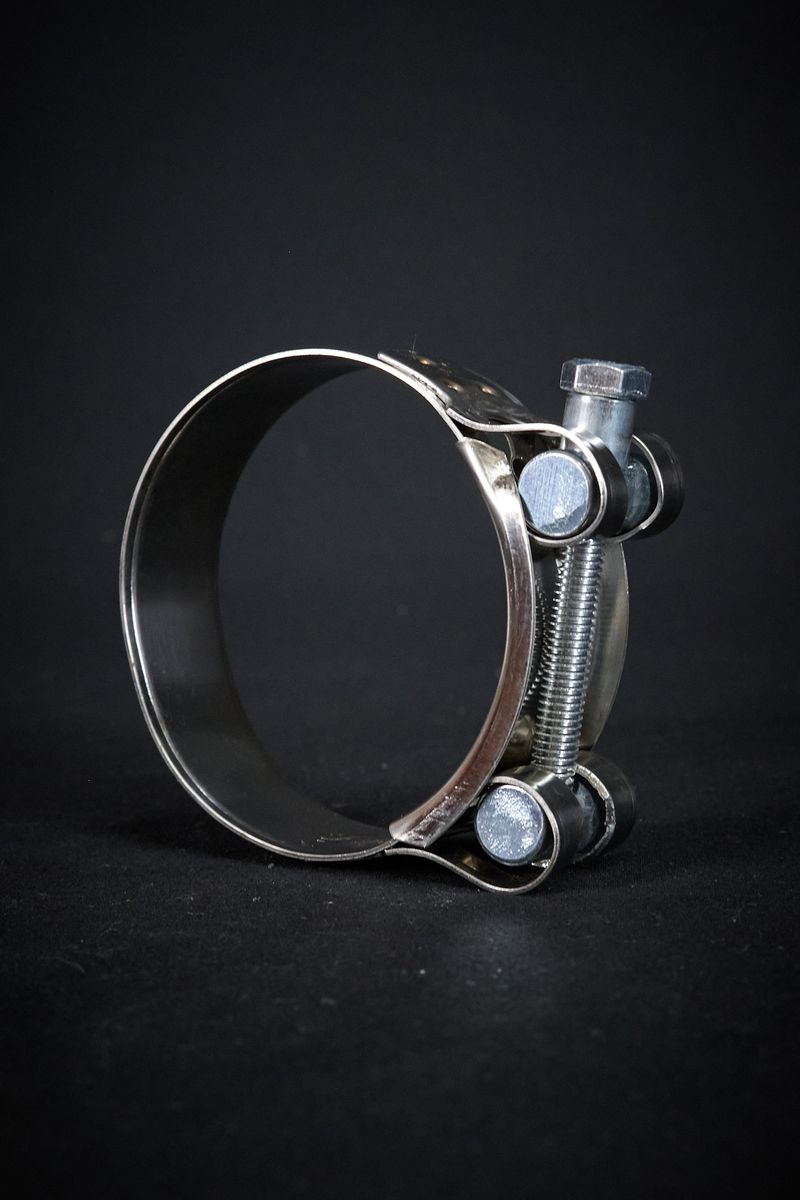

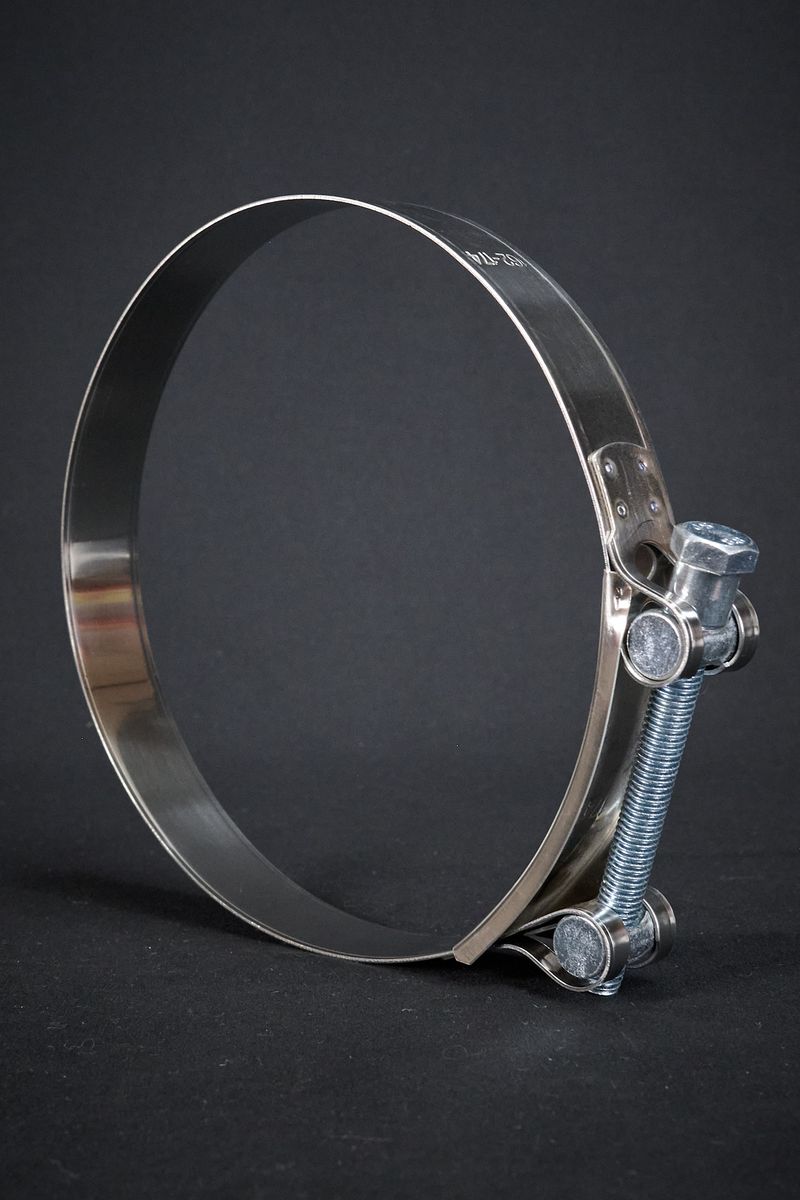

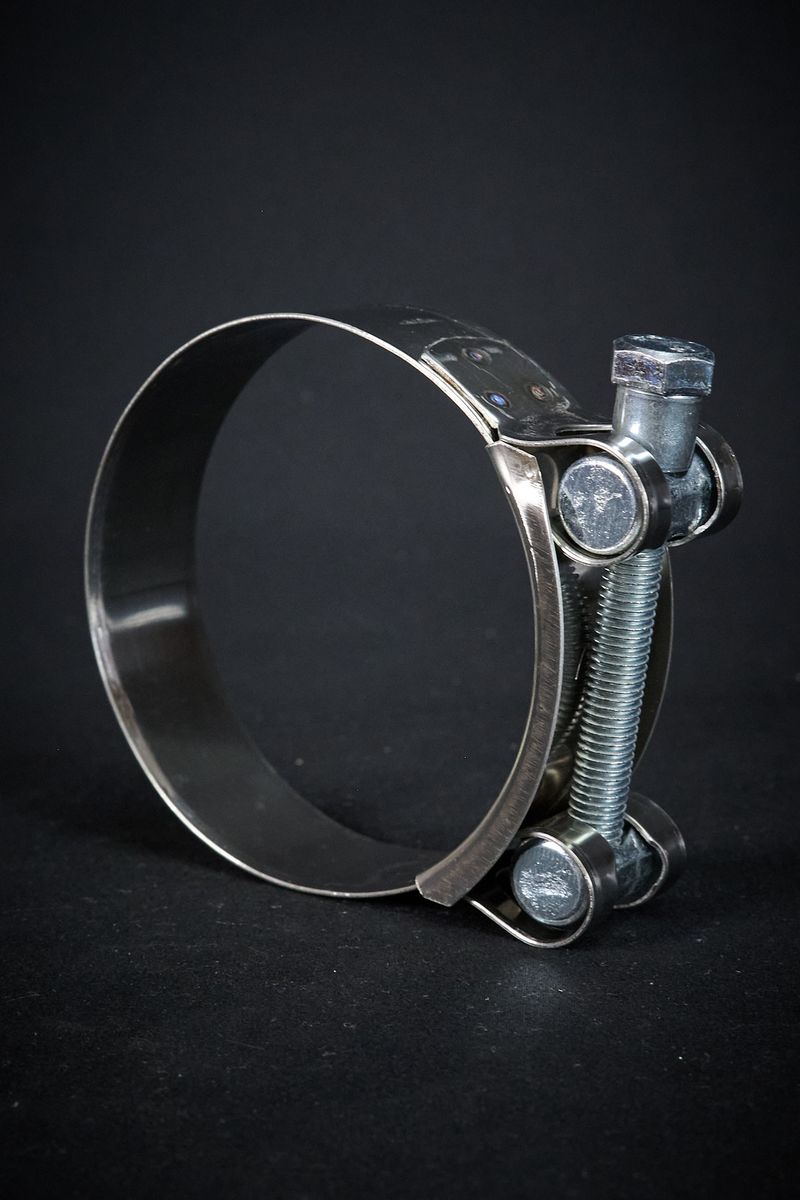

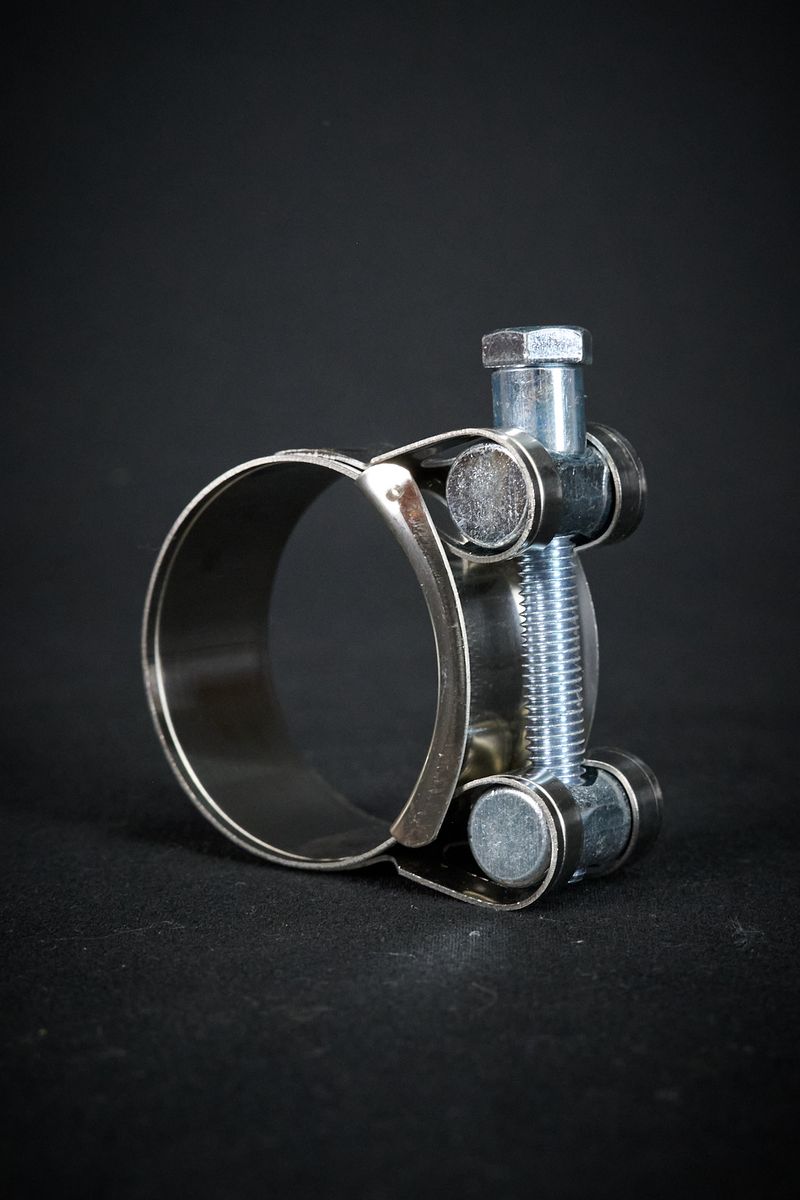

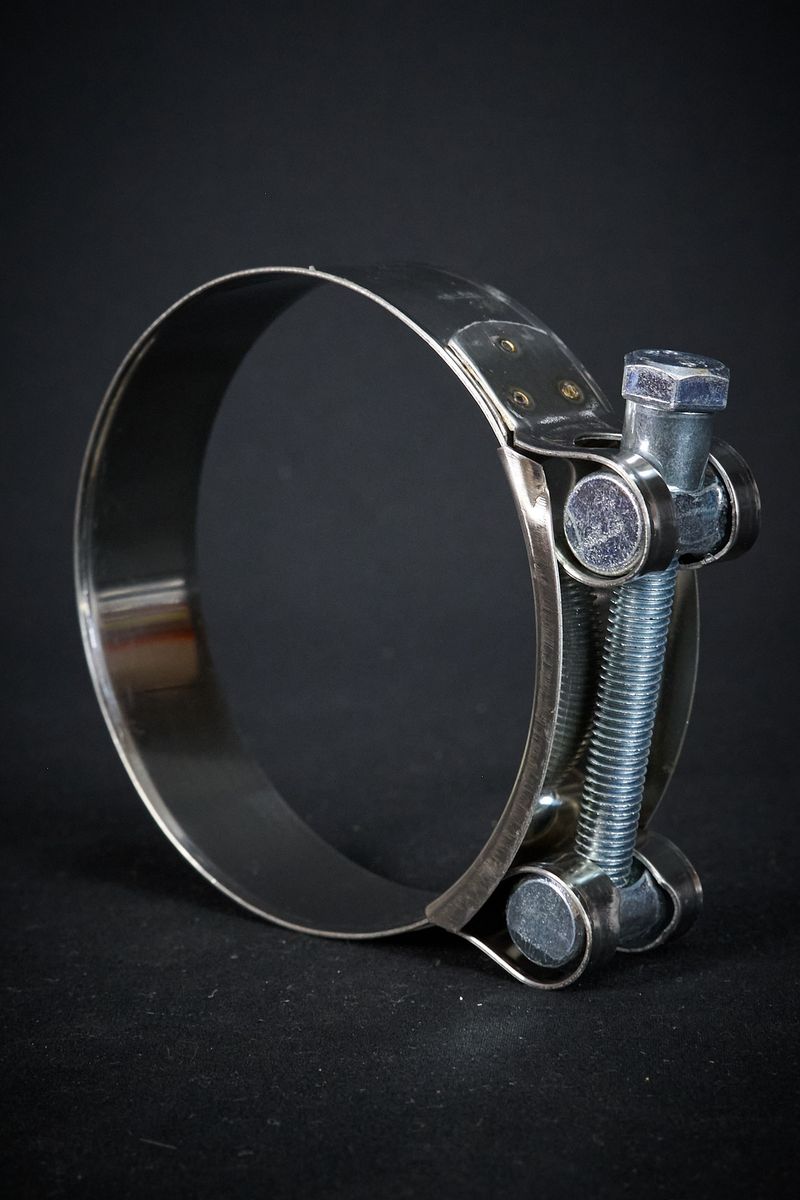

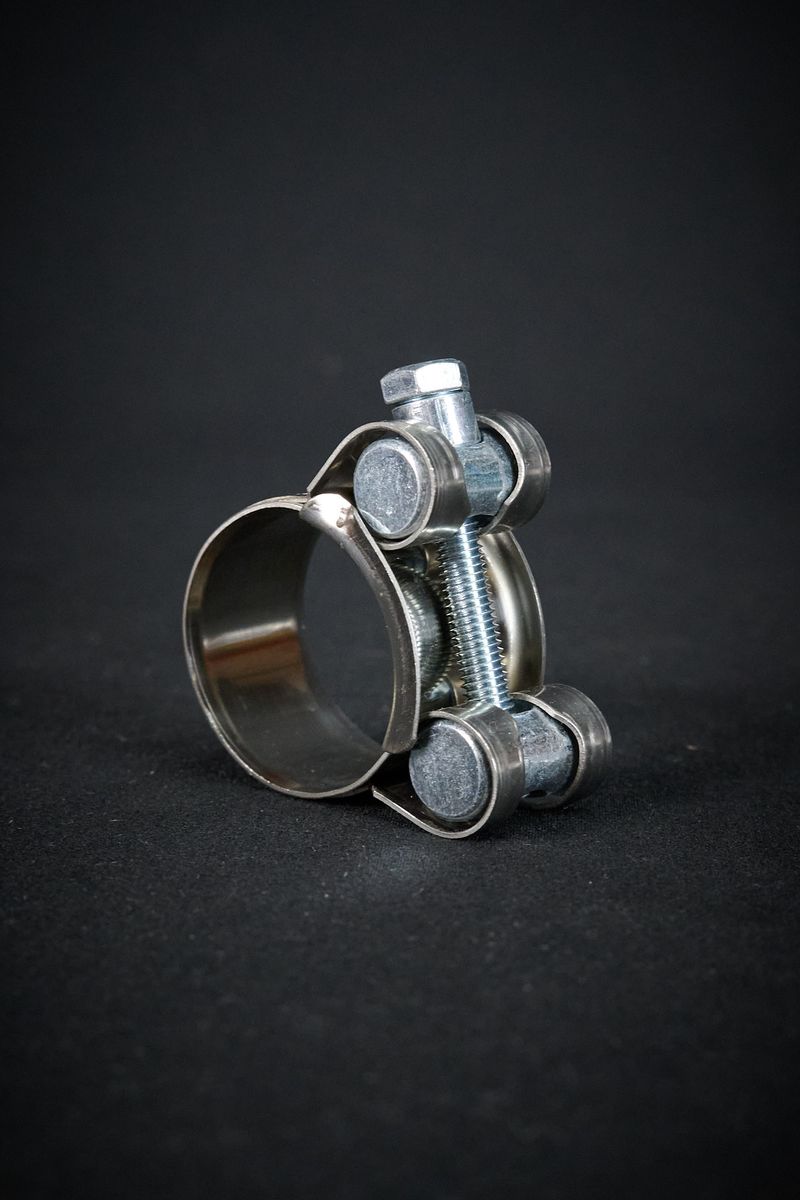

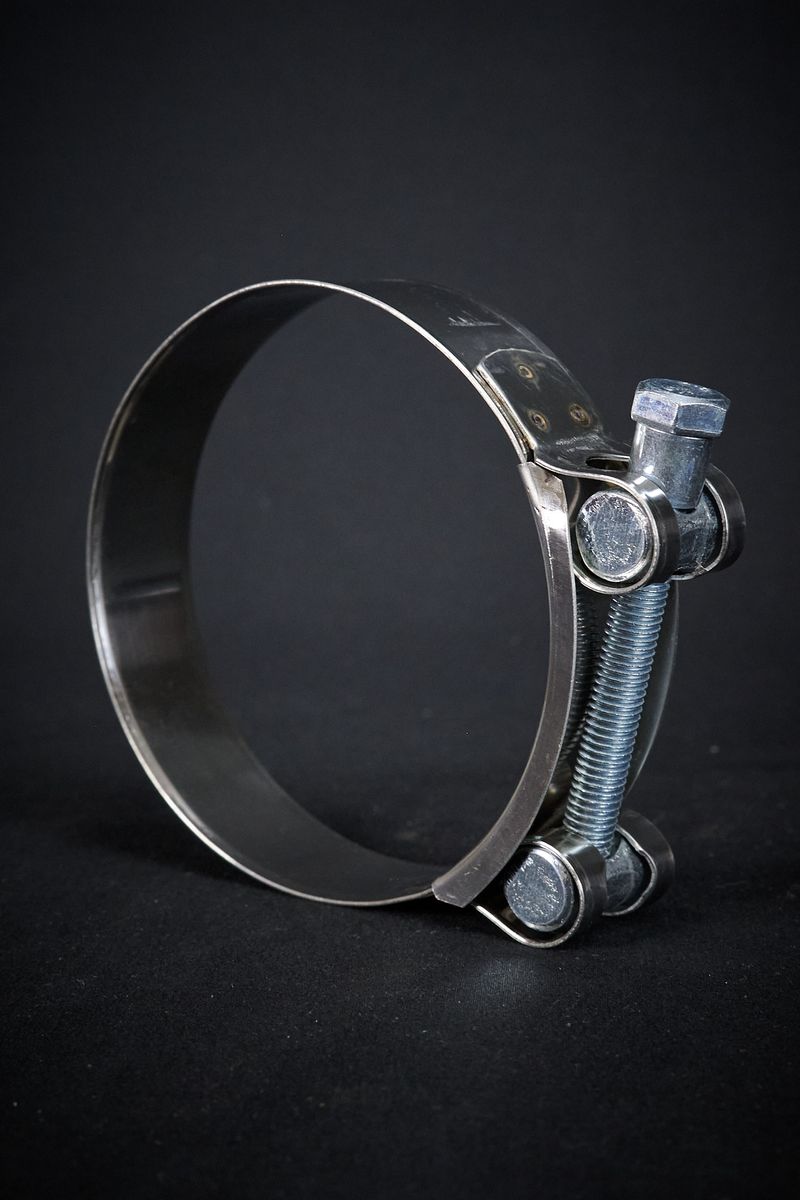

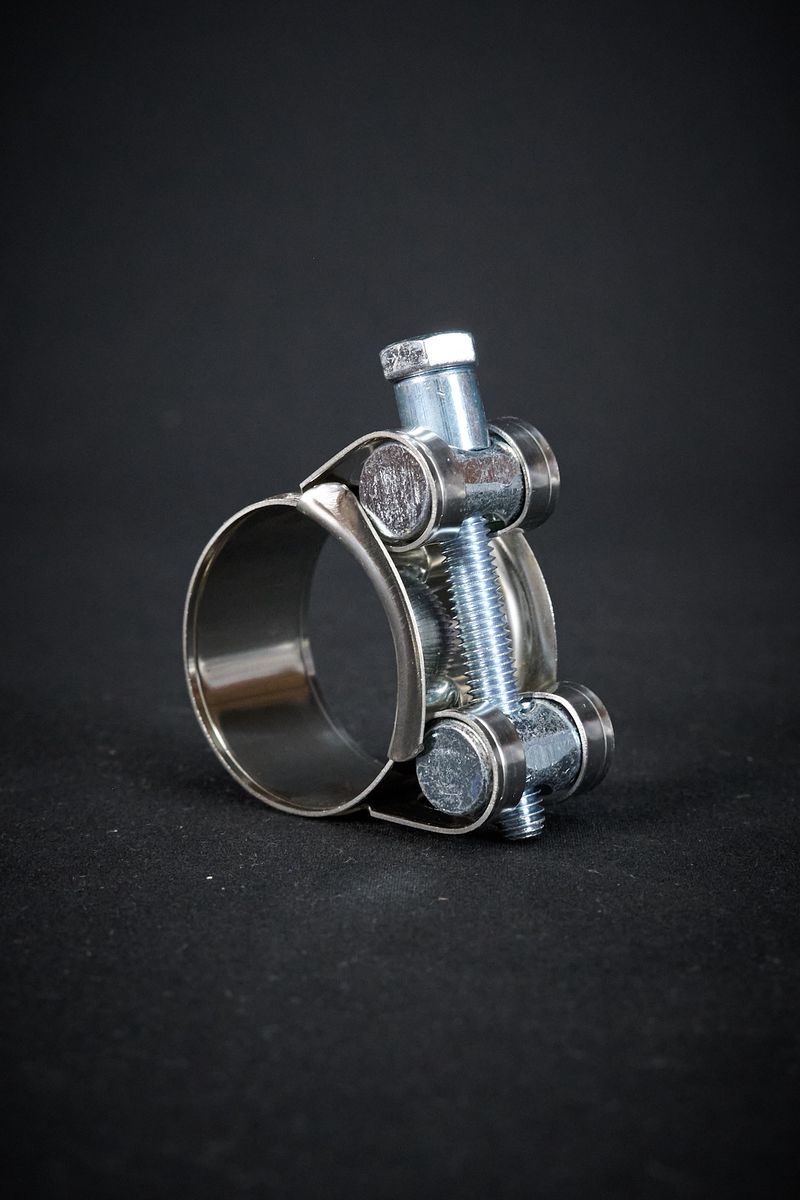

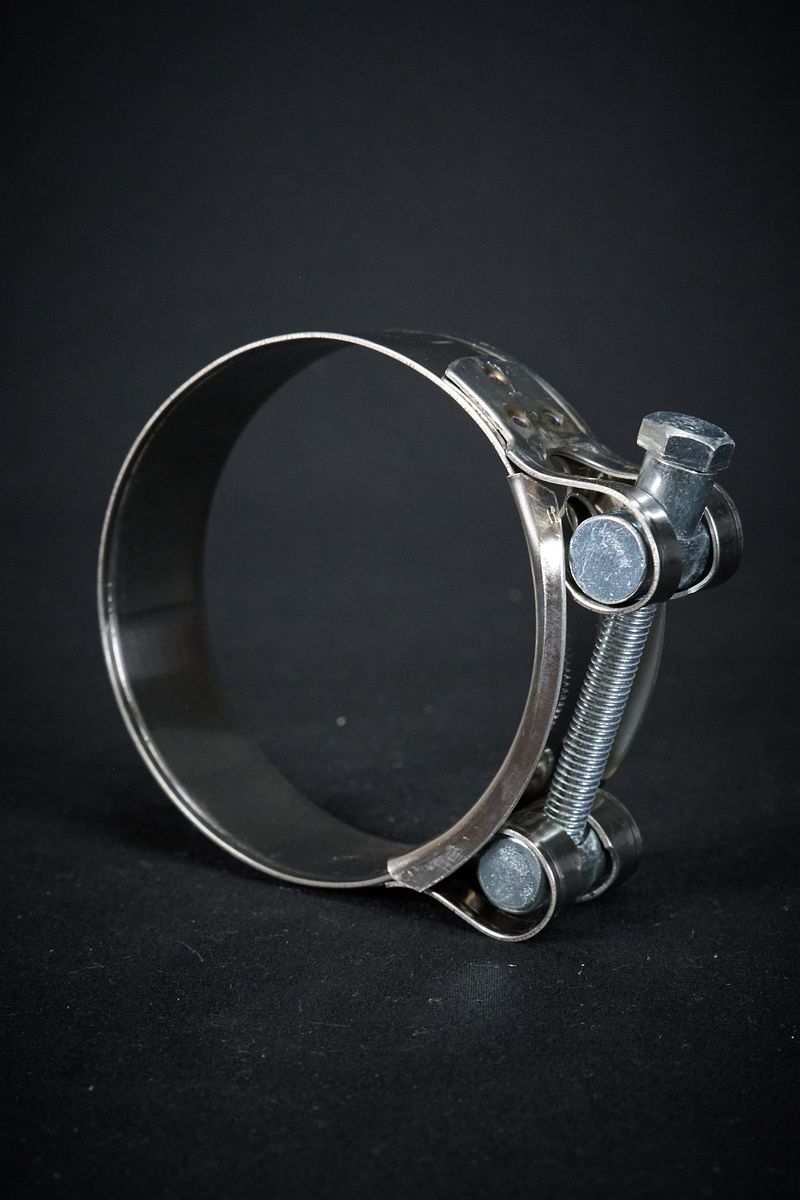

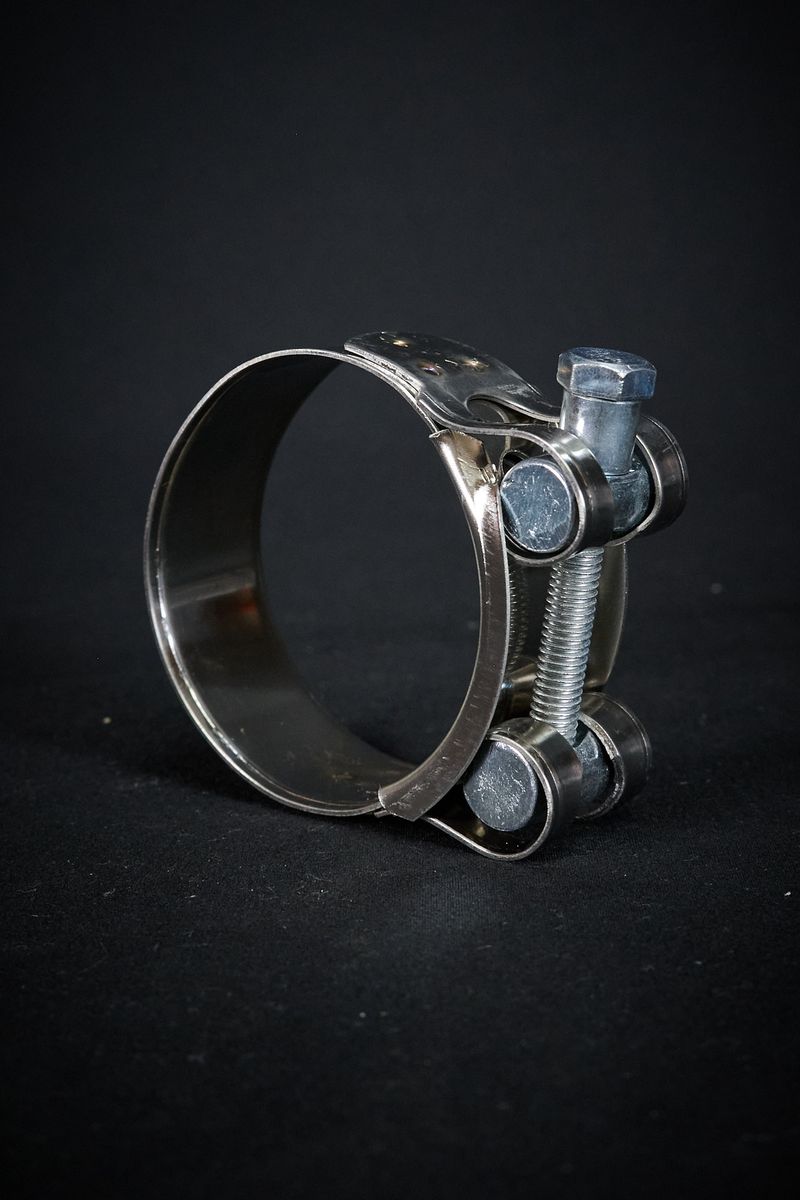

Силовой хомут 64–67 мм в три четверти — Лента обжимает шланг по всей ширине

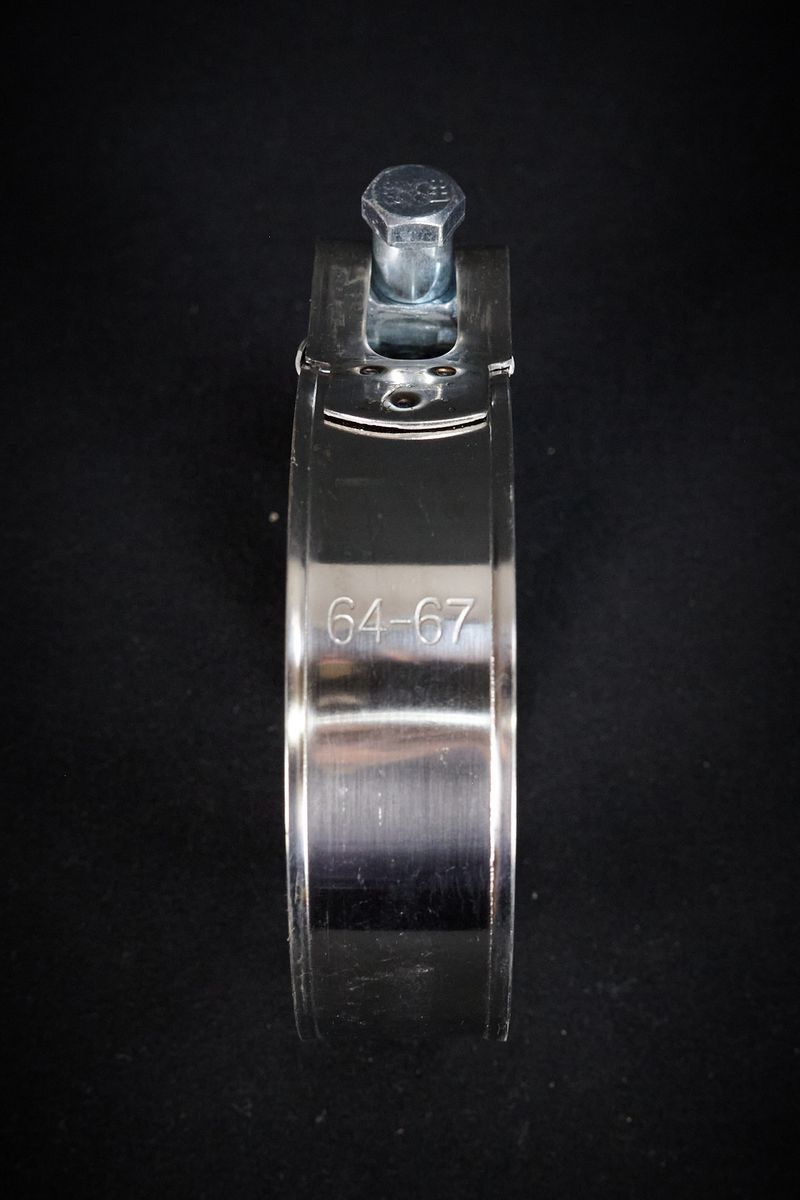

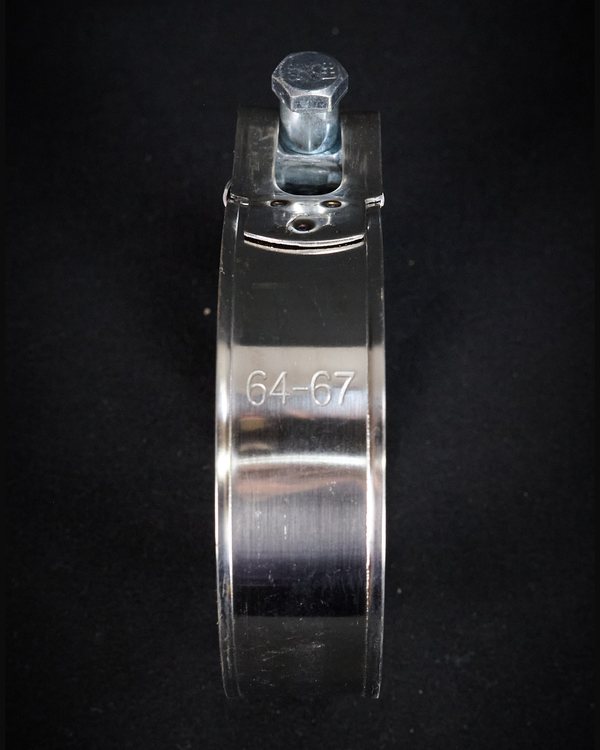

Силовой хомут сверху: на ленте выбит диапазон 64–67 — Диапазон размера — на ленте

Силовой или червячный

Для тонких поливочных шлангов и лёгких соединений достаточно обычного червячного хомута. Силовой выбирают, когда шланг жёсткий и толстостенный, линия работает под давлением или вакуумом, а узел подвержен вибрации.

	Силовой шарнирный	Червячный
Чем стягивается	болтом, который сводит две проушины ленты	винтом, который тянет ленту за резьбу на ней
Чем затягивают	гаечным ключом	отвёрткой или рукой («барашек»)
Где уместен	толстостенные шланги из резины и ПВХ; напор, вакуум, вибрация	тонкие поливочные шланги, лёгкие соединения
Слабое место	перетяжка: толстую стенку можно передавить	на жёстком шланге лента проскальзывает, резьба срывается

29 размеров от 17 до 200 мм

Размер хомута — диапазон наружного диаметра шланга или патрубка, на котором он затягивается. В пакете 10 хомутов одного размера, количество в коробке зависит от размера.

Арт.	Диапазон	В пакете	В коробке

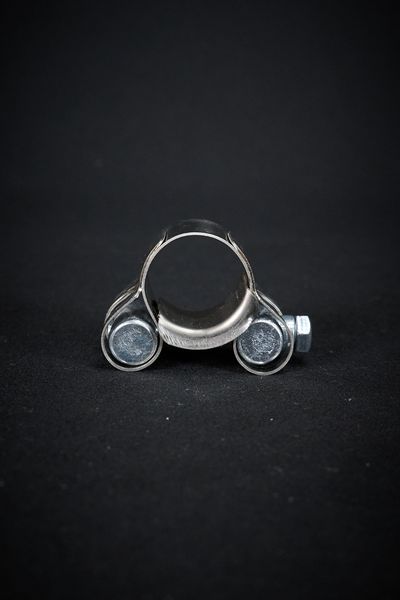

1.13.1	17–19мм	10 шт.	300 шт.
1.13.2	20–22мм	10 шт.	300 шт.
1.13.3	23–25мм	10 шт.	300 шт.
1.13.4	26–28мм	10 шт.	300 шт.
1.13.5	29–31мм	10 шт.	250 шт.
1.13.6	32–35мм	10 шт.	250 шт.
1.13.7	36–39мм	10 шт.	250 шт.
1.13.8	40–43мм	10 шт.	250 шт.
1.13.9	44–47мм	10 шт.	150 шт.
1.13.10	48–51мм	10 шт.	150 шт.
1.13.11	52–55мм	10 шт.	150 шт.
1.13.12	56–59мм	10 шт.	150 шт.
1.13.13	60–63мм	10 шт.	150 шт.
1.13.14	64–67мм	10 шт.	150 шт.
1.13.15	68–73мм	10 шт.	100 шт.
1.13.16	74–79мм	10 шт.	100 шт.
1.13.17	80–85мм	10 шт.	100 шт.

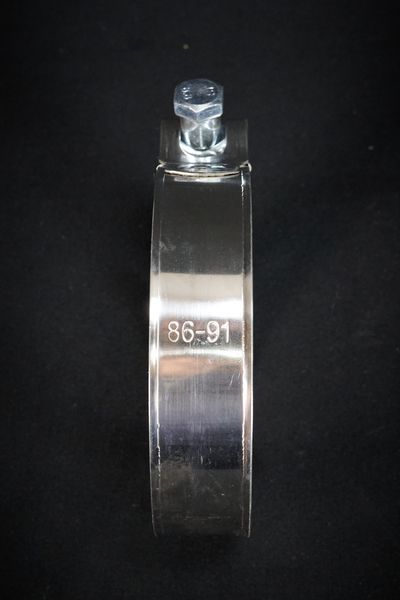

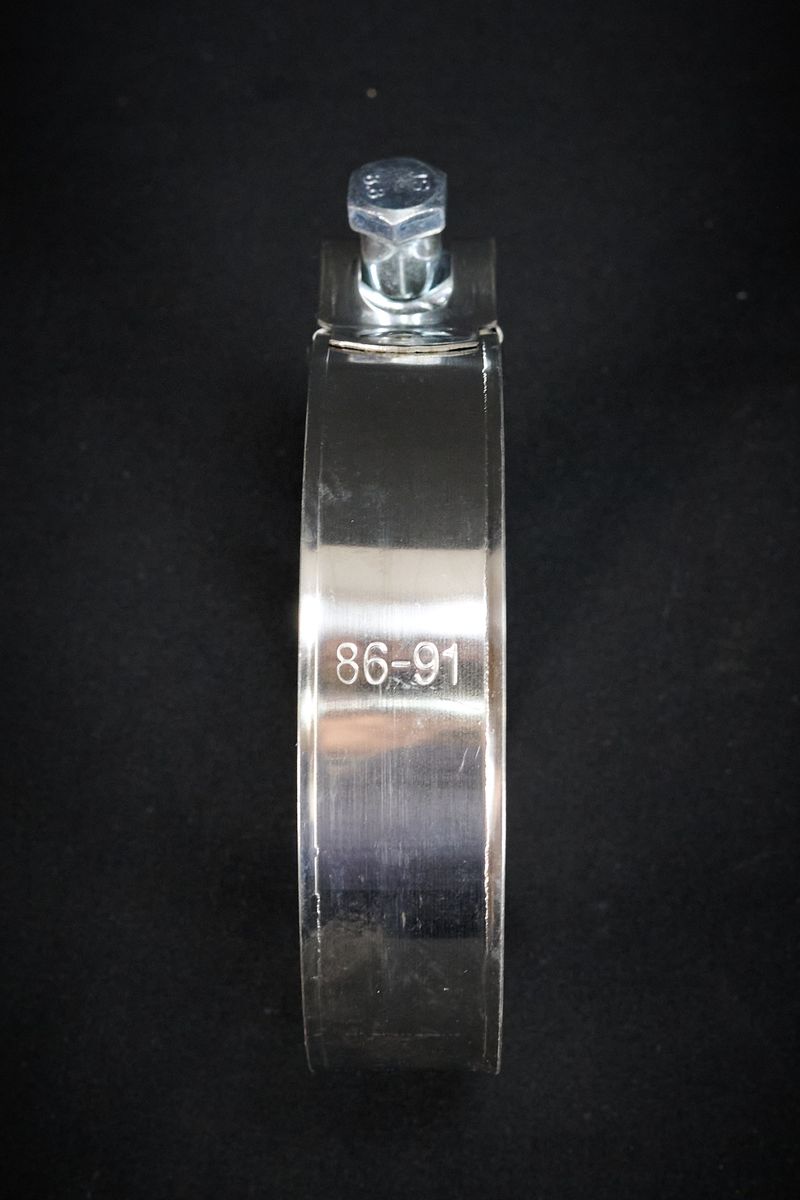

1.13.18	86–91мм	10 шт.	100 шт.
1.13.19	92–97мм	10 шт.	100 шт.
1.13.20	98–103мм	10 шт.	50 шт.
1.13.21	104–112мм	10 шт.	50 шт.
1.13.22	113–121мм	10 шт.	50 шт.
1.13.23	122–130мм	10 шт.	50 шт.
1.13.24	131–139мм	10 шт.	50 шт.
1.13.25	140–148мм	10 шт.	50 шт.
1.13.26	149–161мм	10 шт.	50 шт.
1.13.27	162–174мм	10 шт.	50 шт.

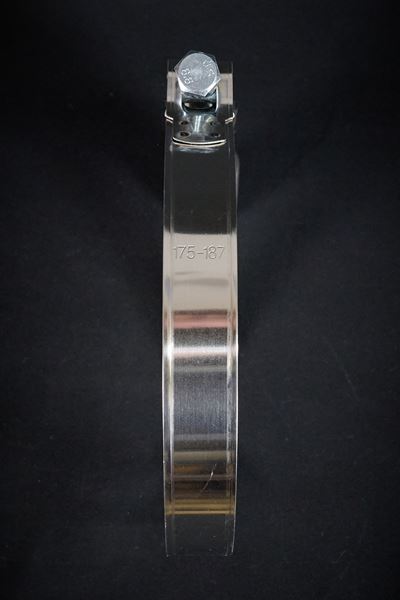

1.13.28	175–187мм	10 шт.	50 шт.
1.13.29	188–200мм	10 шт.	50 шт.

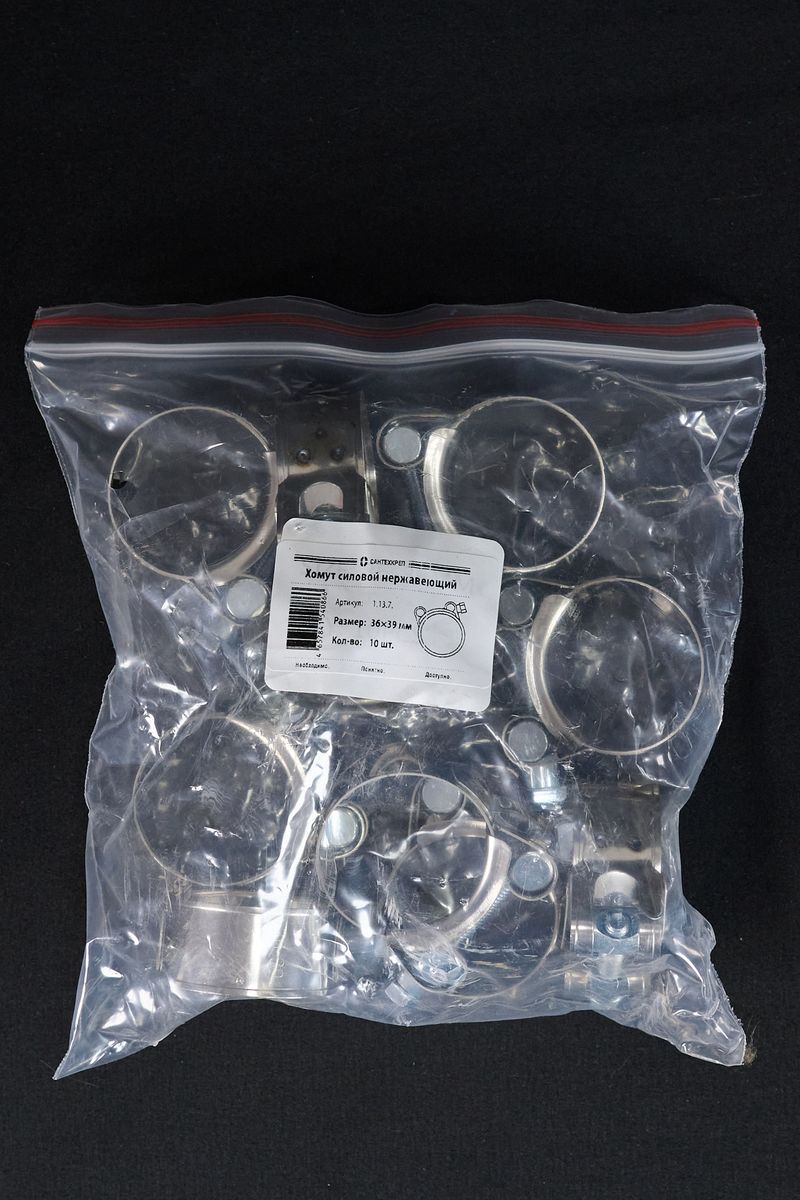

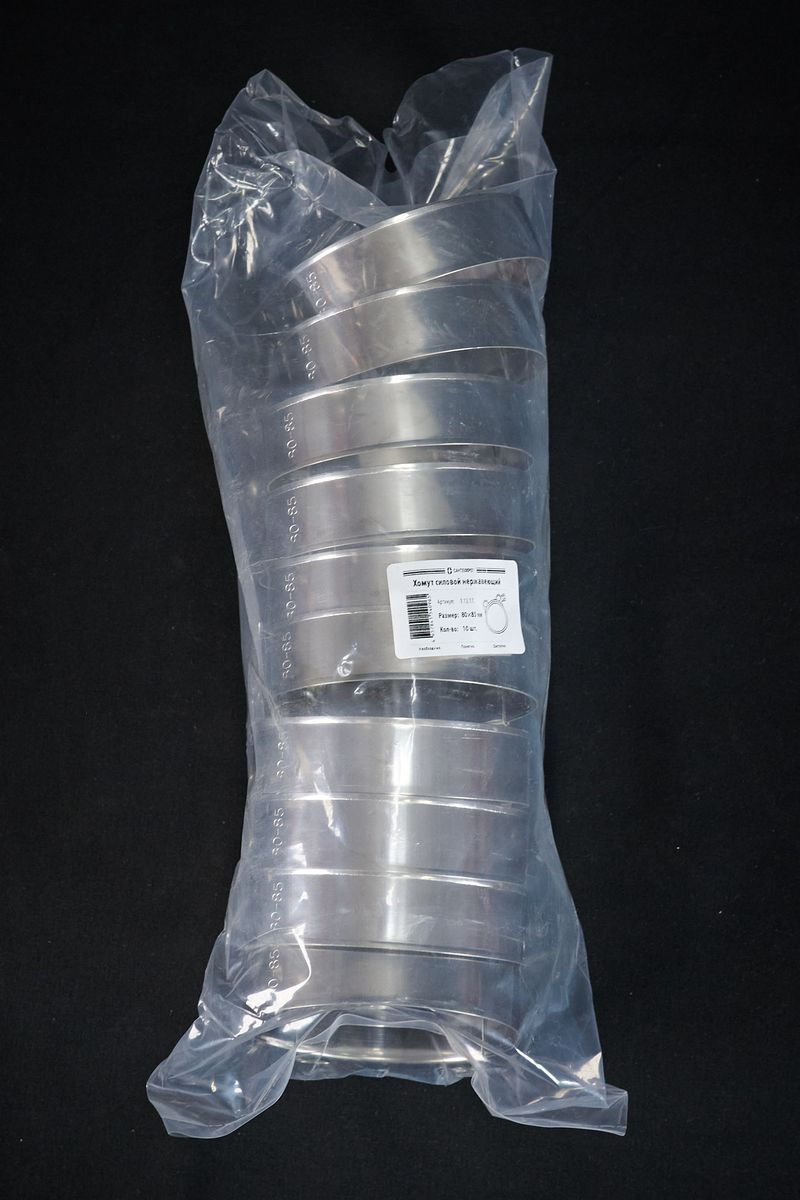

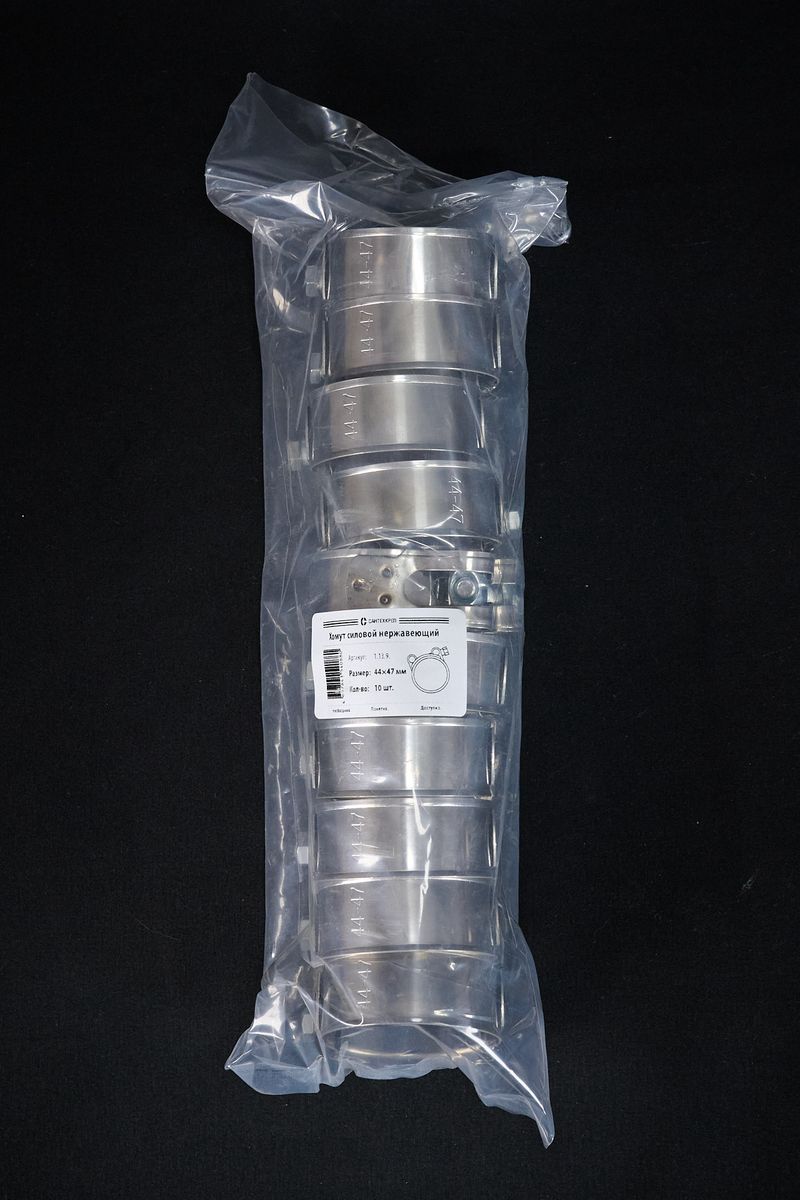

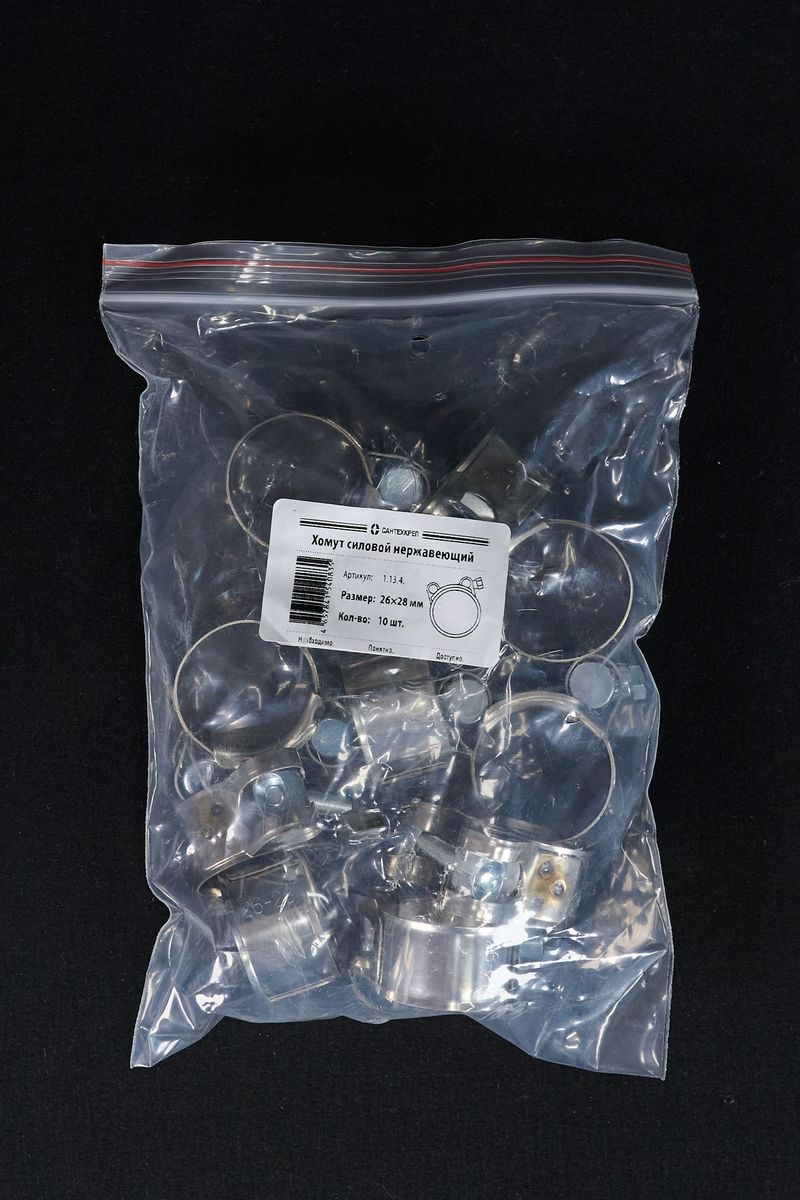

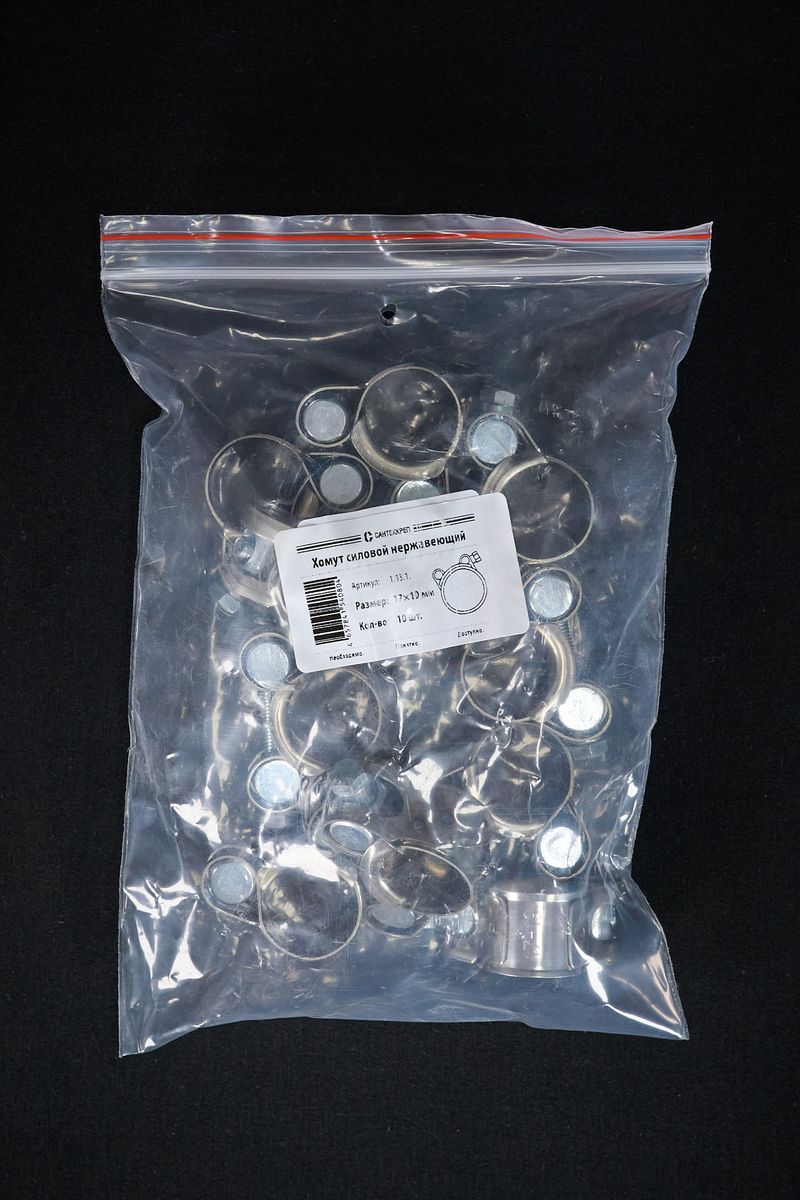

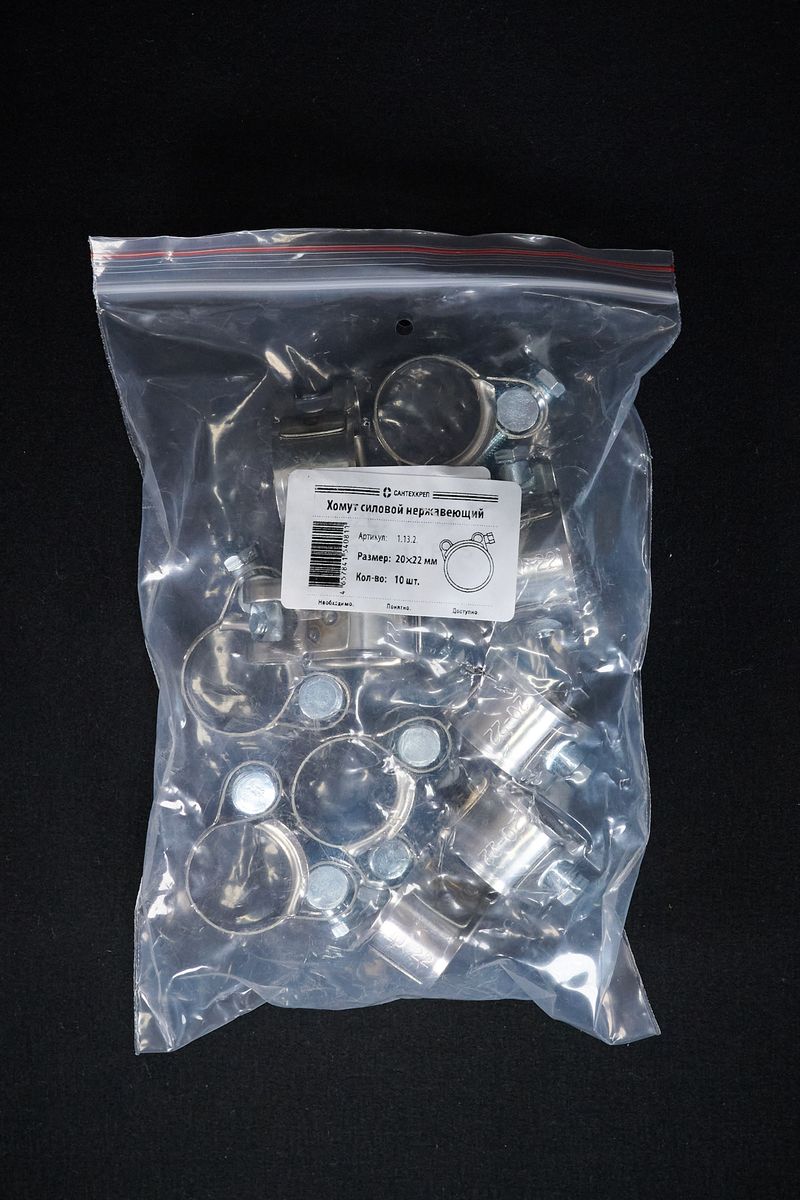

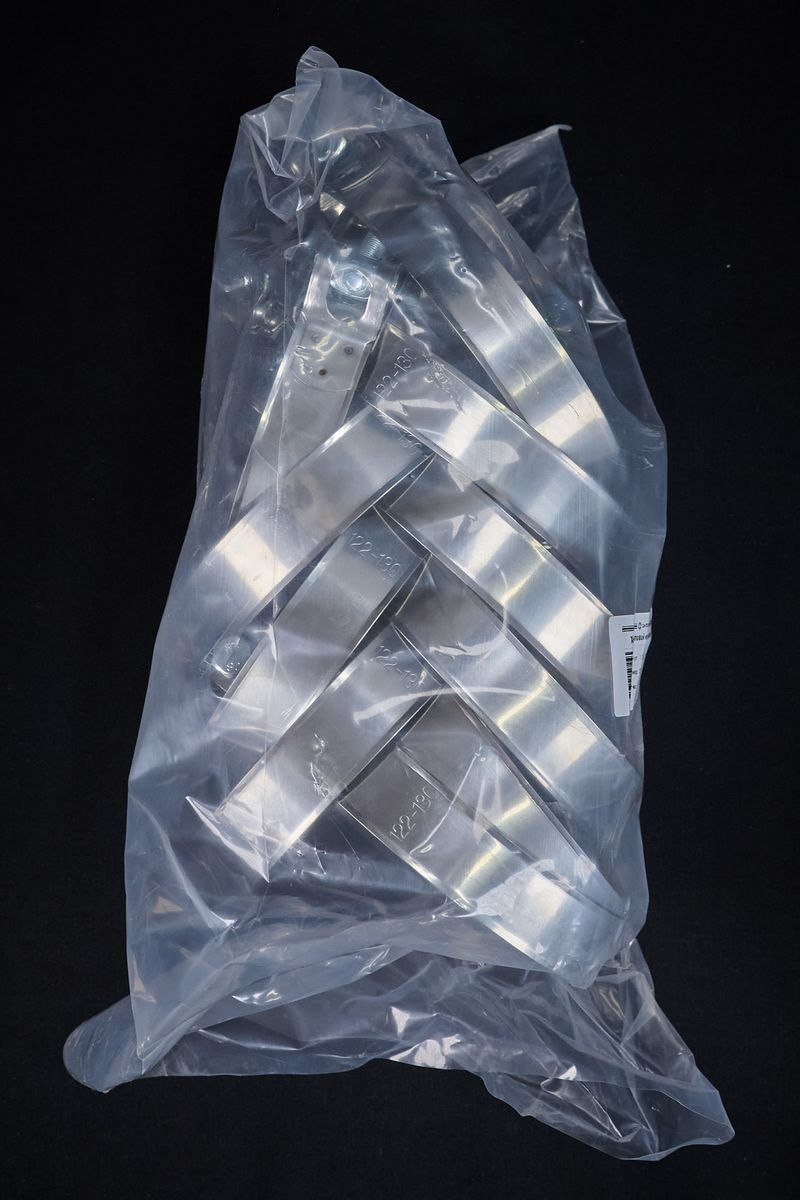

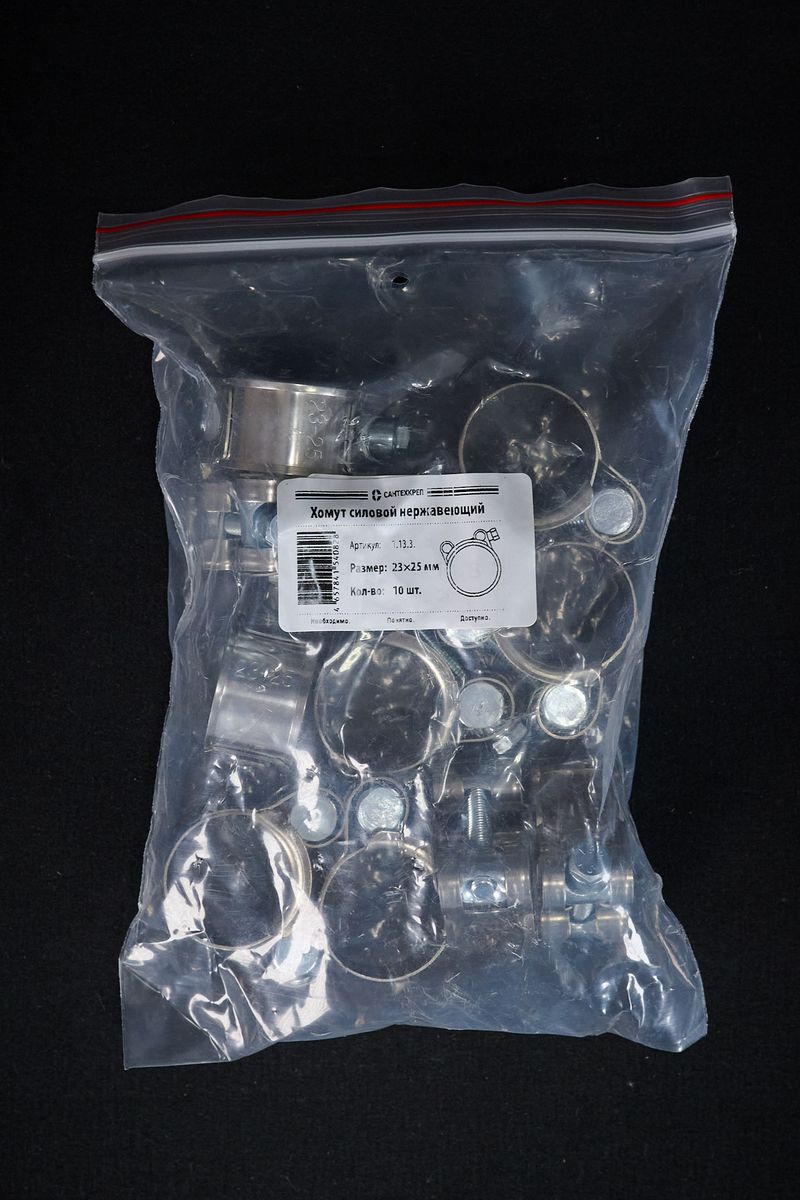

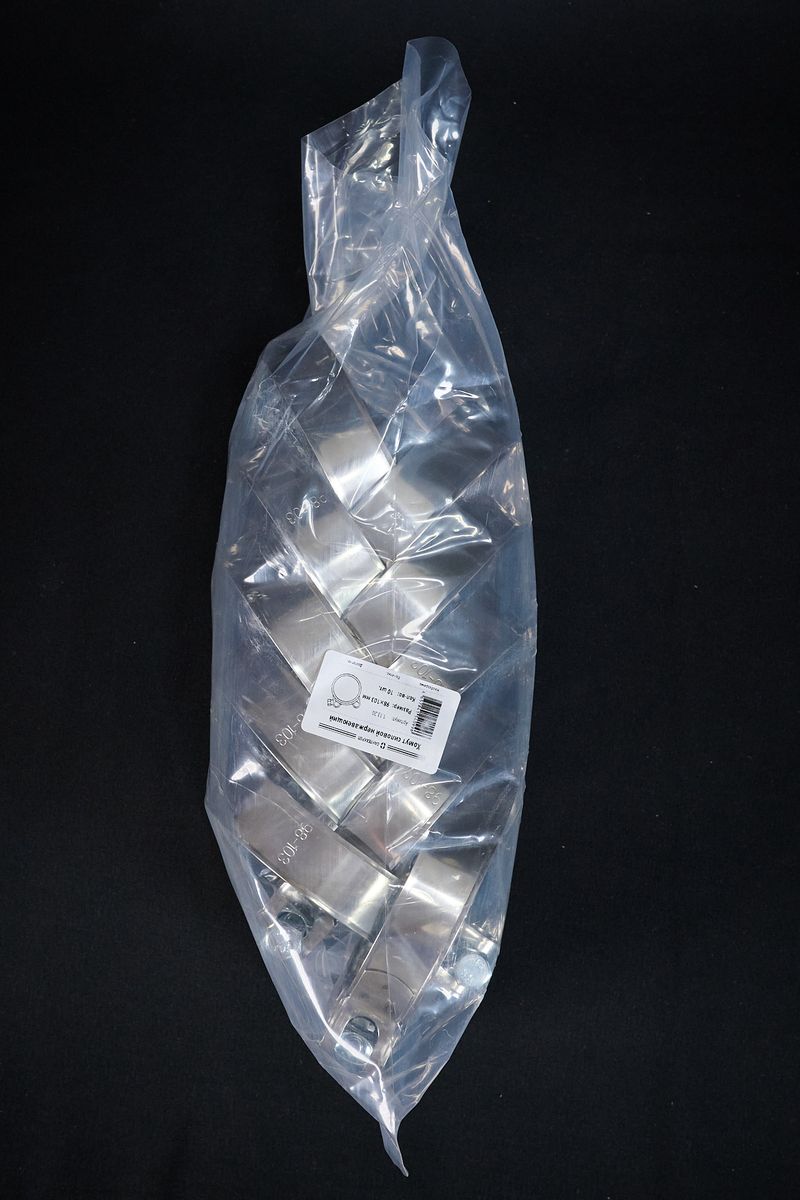

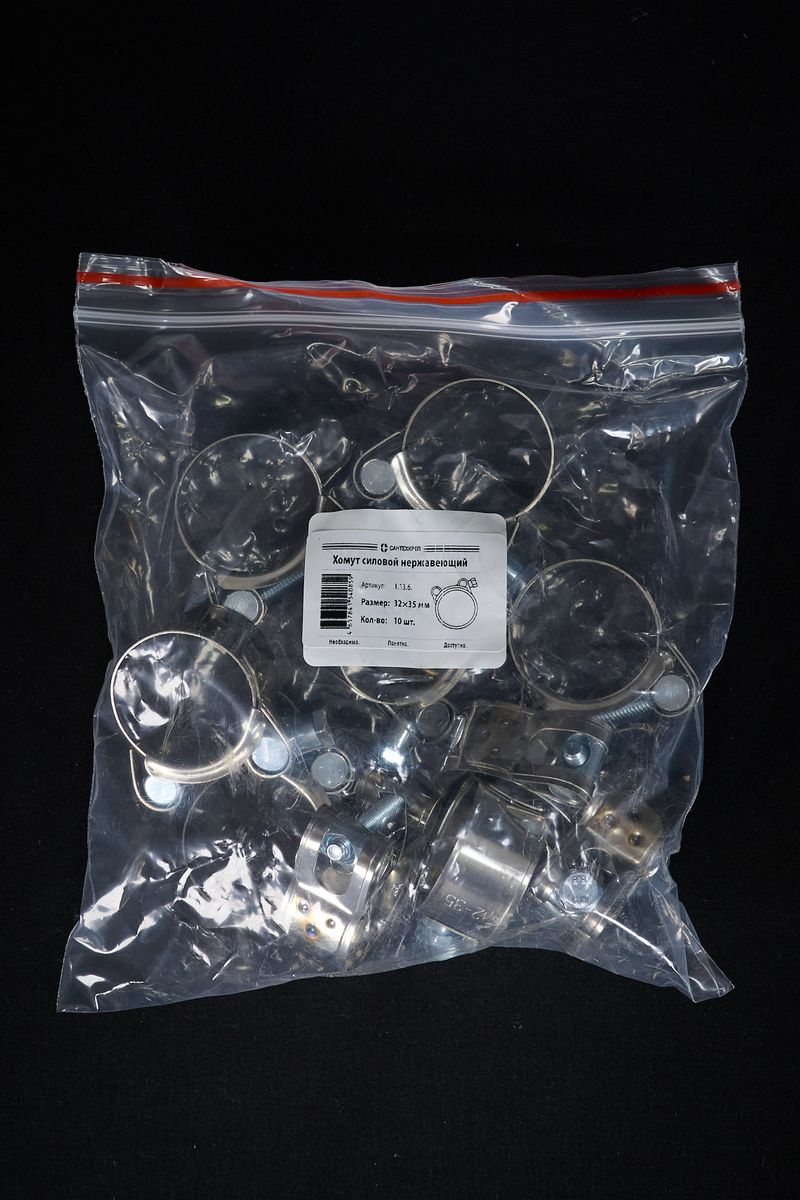

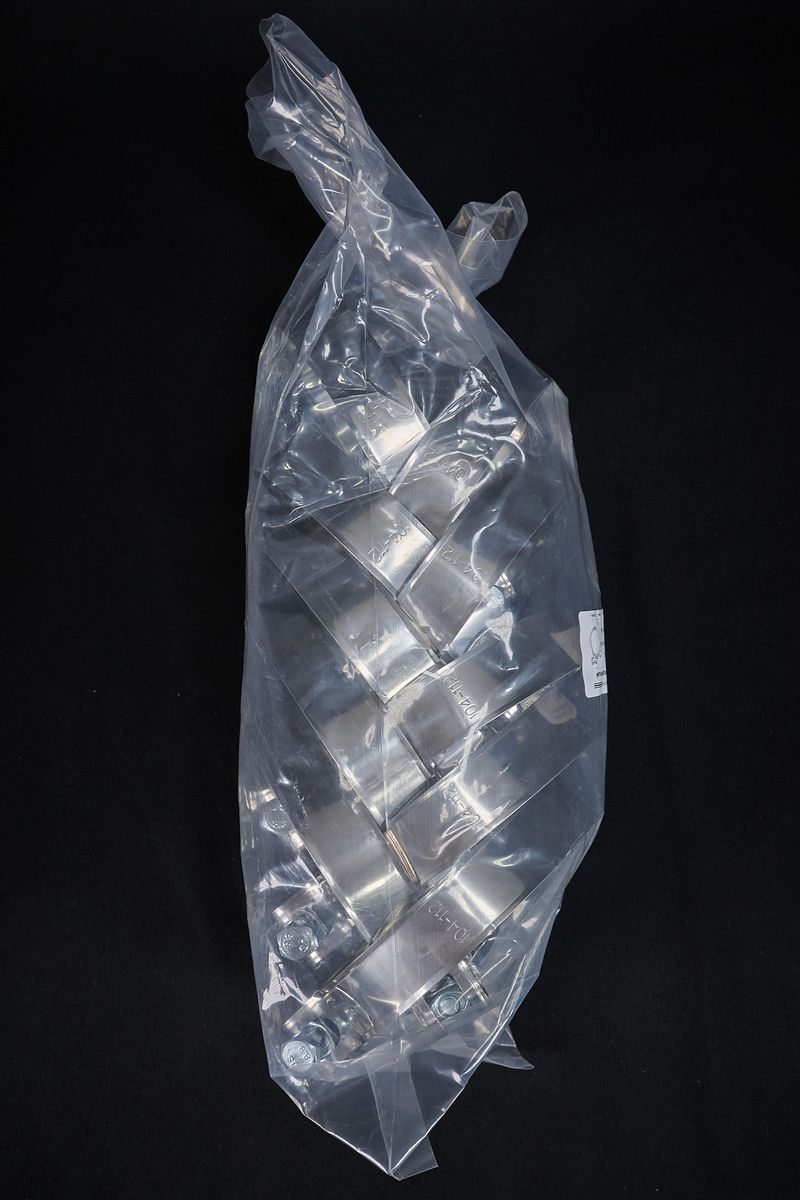

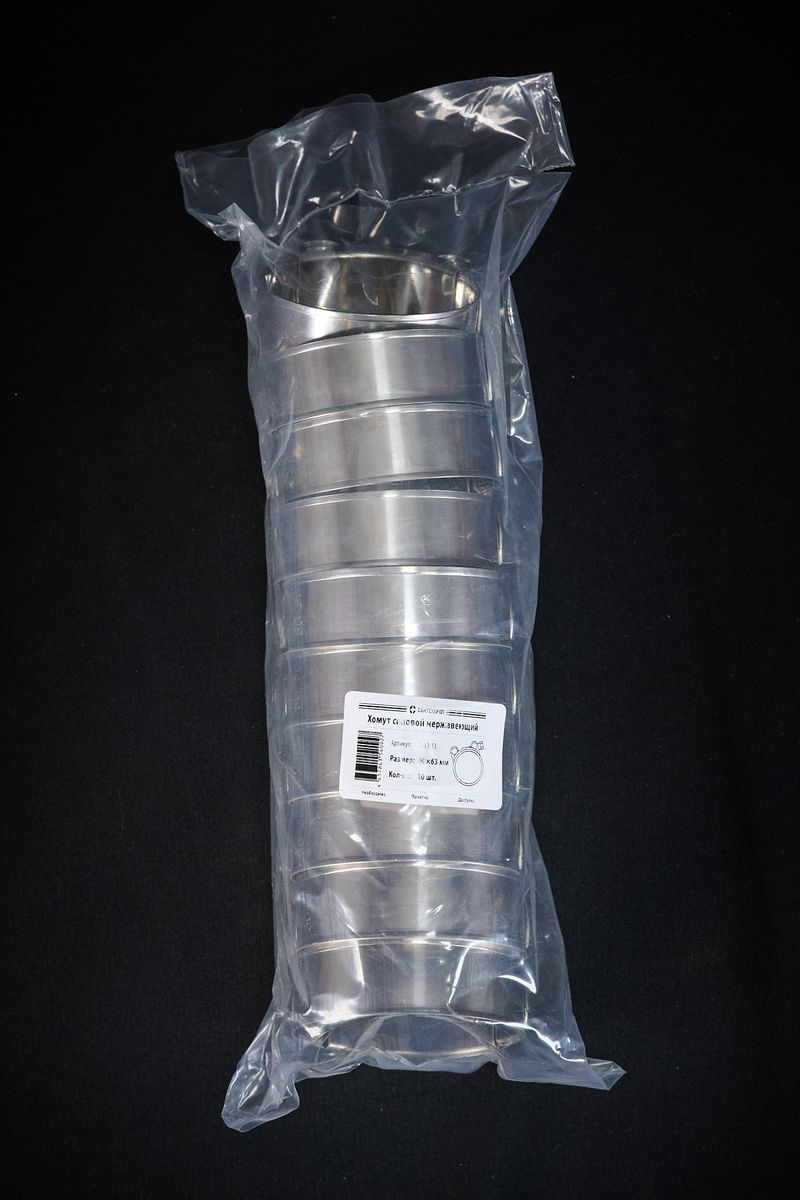

Пакет 10 силовых хомутов 17–19 мм с этикеткой СантехКреп

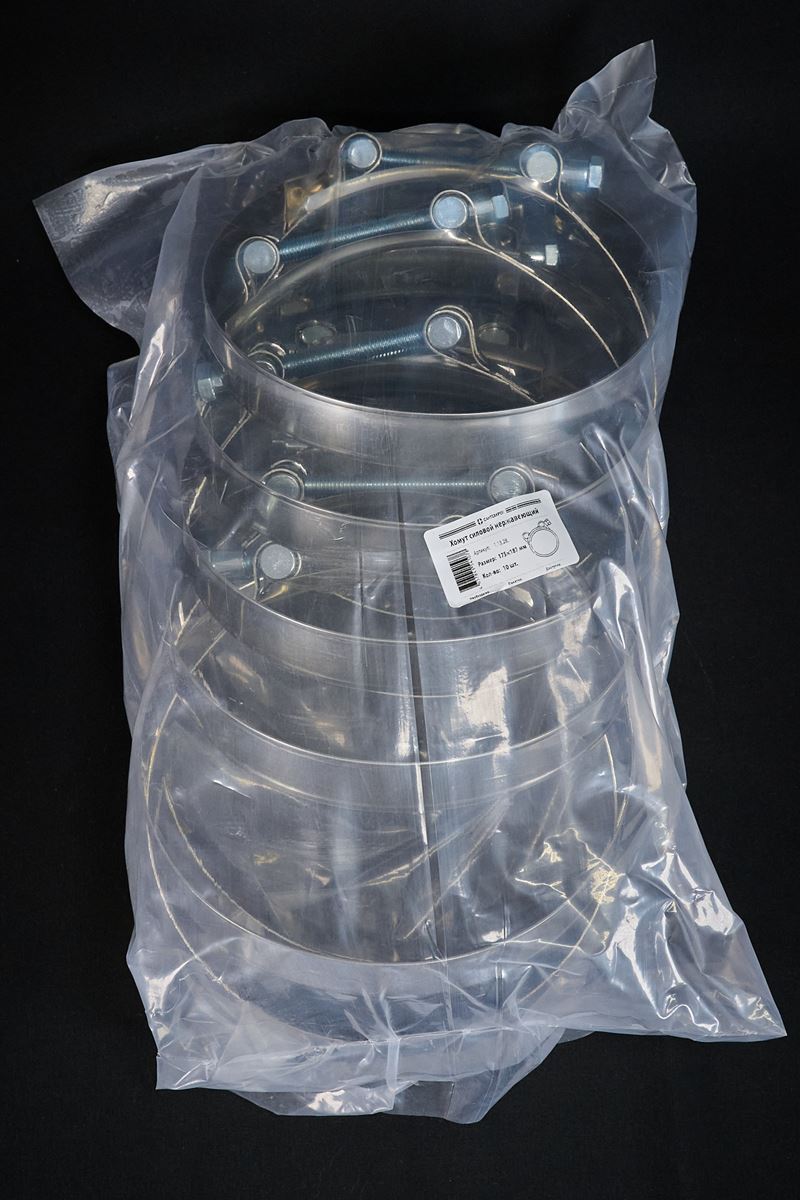

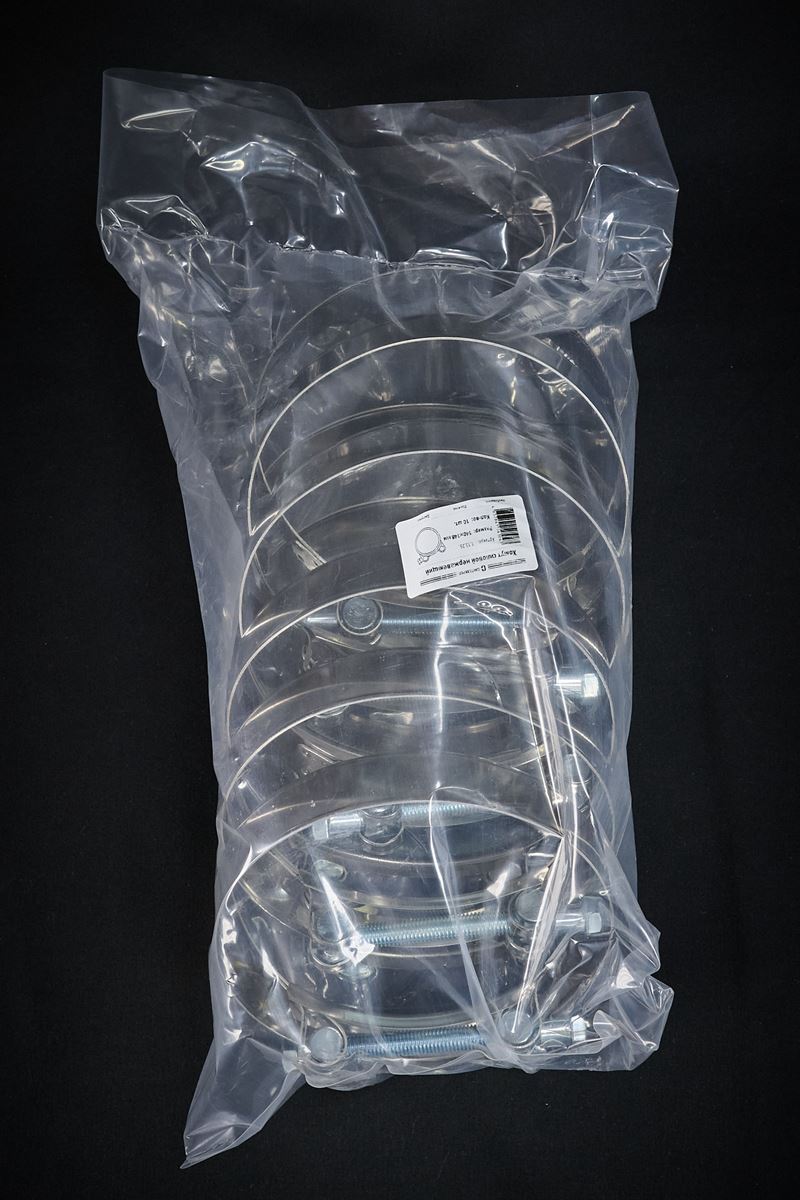

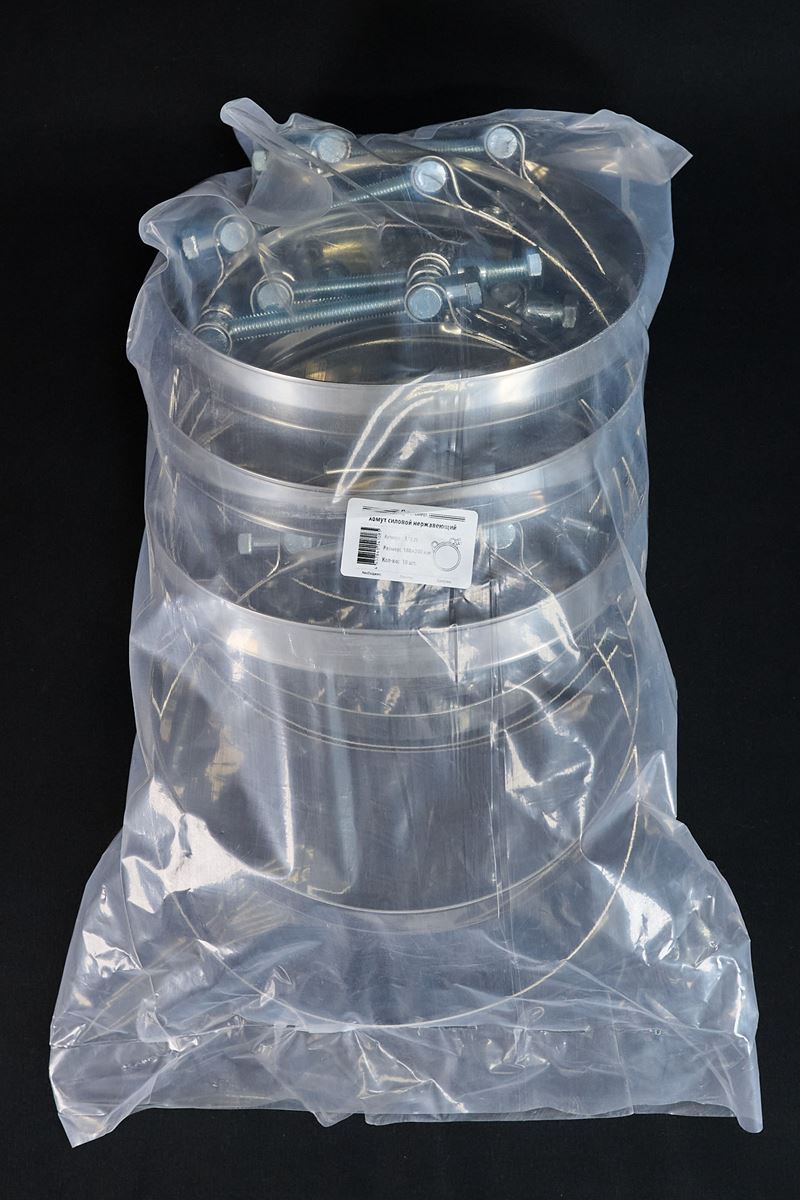

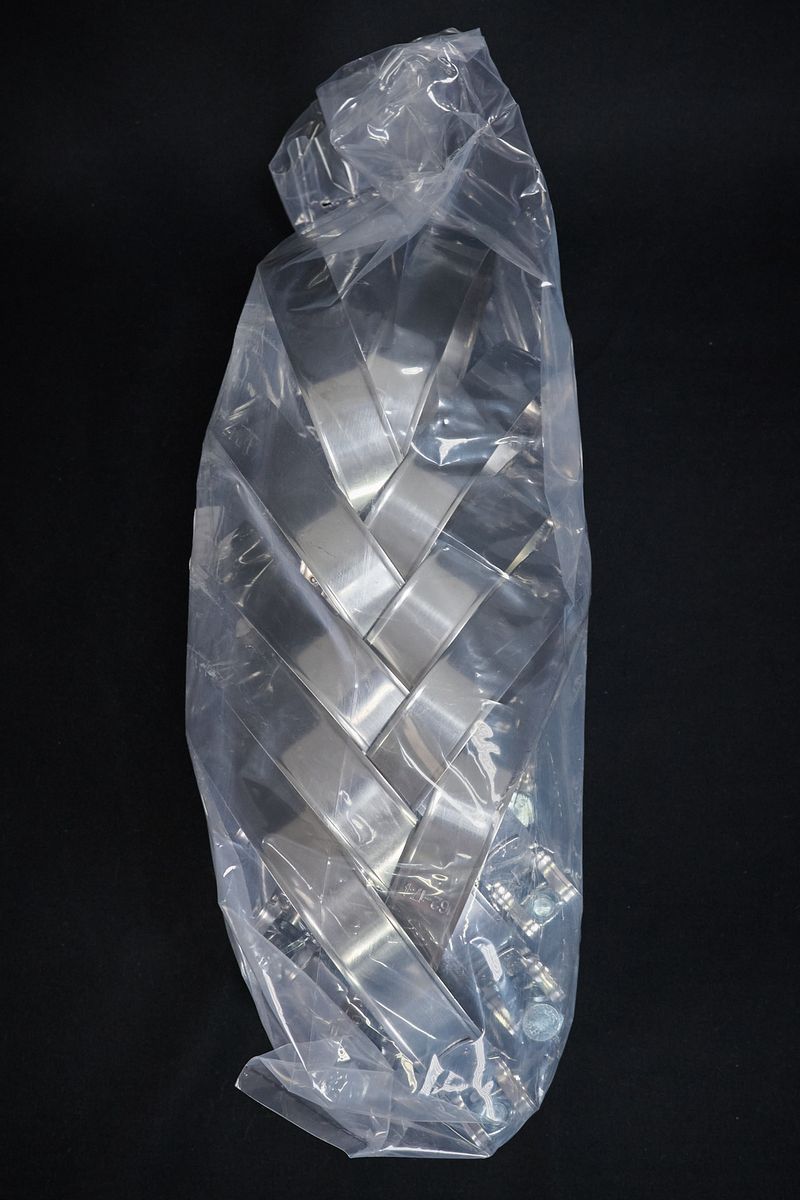

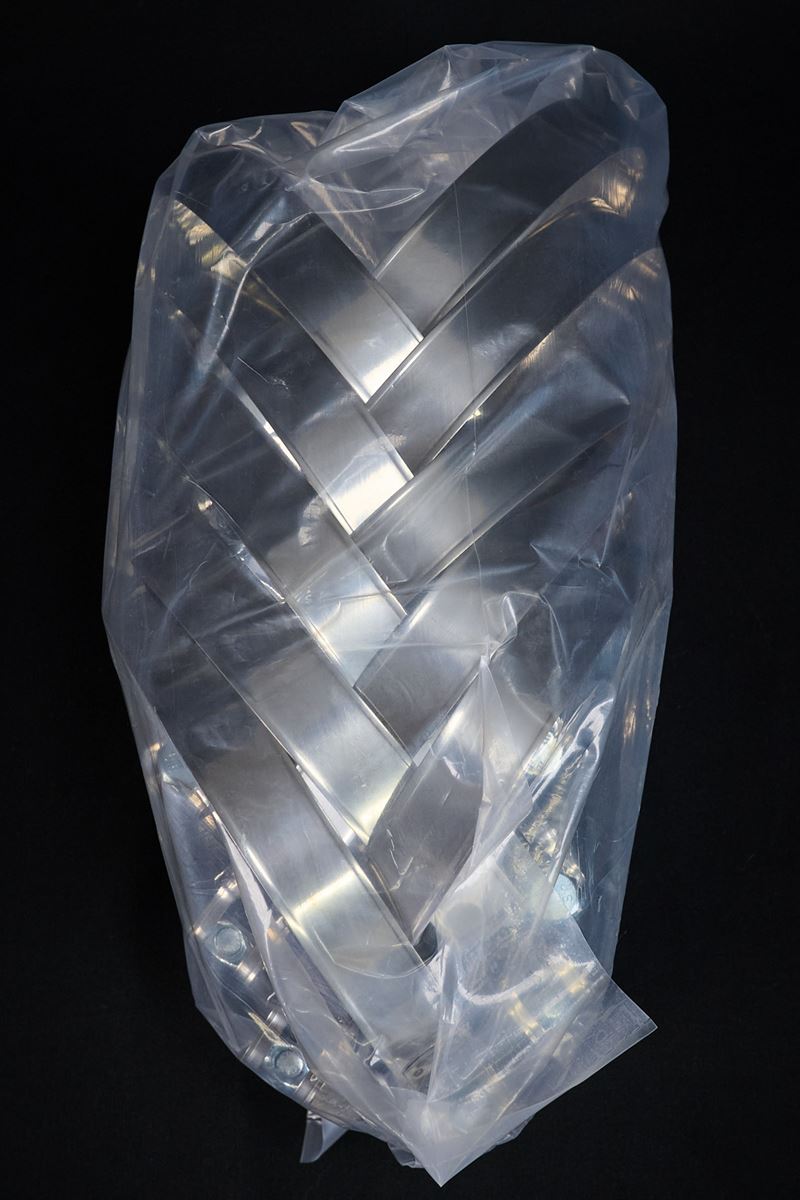

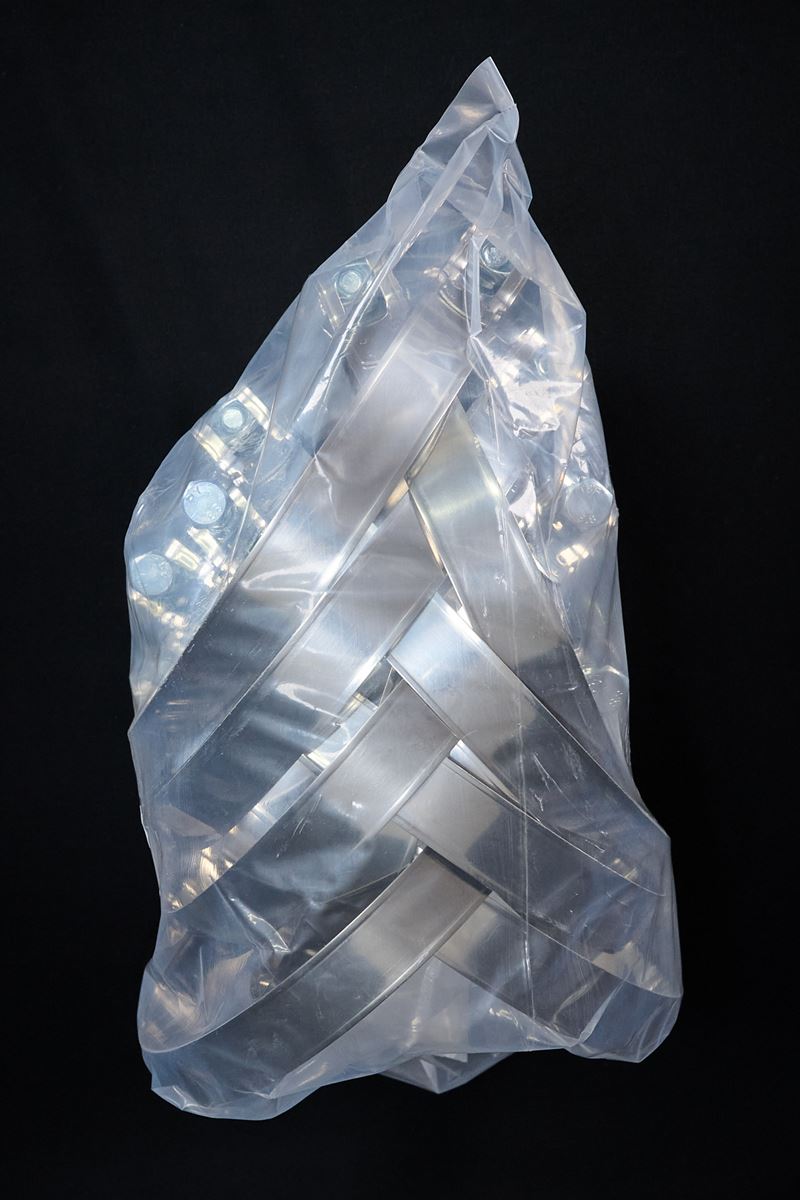

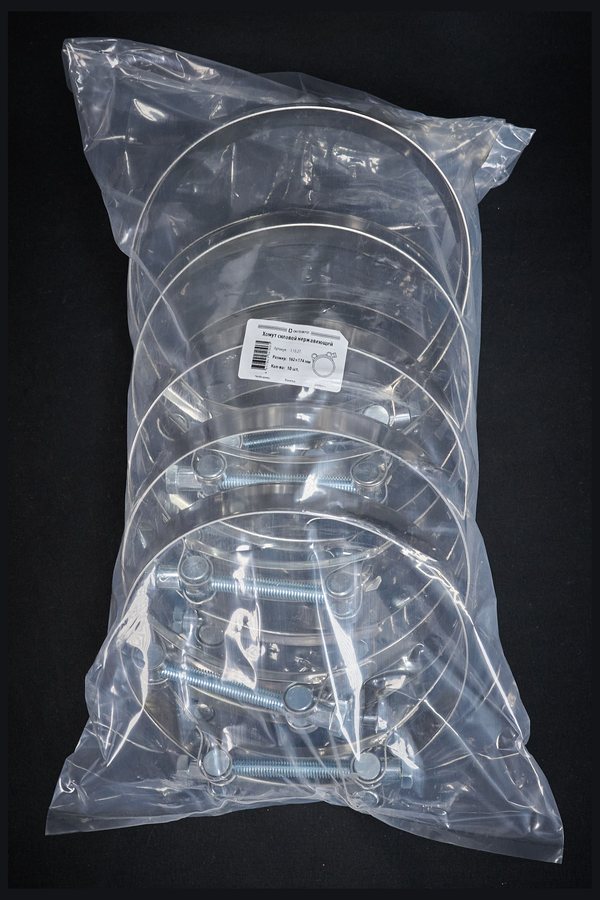

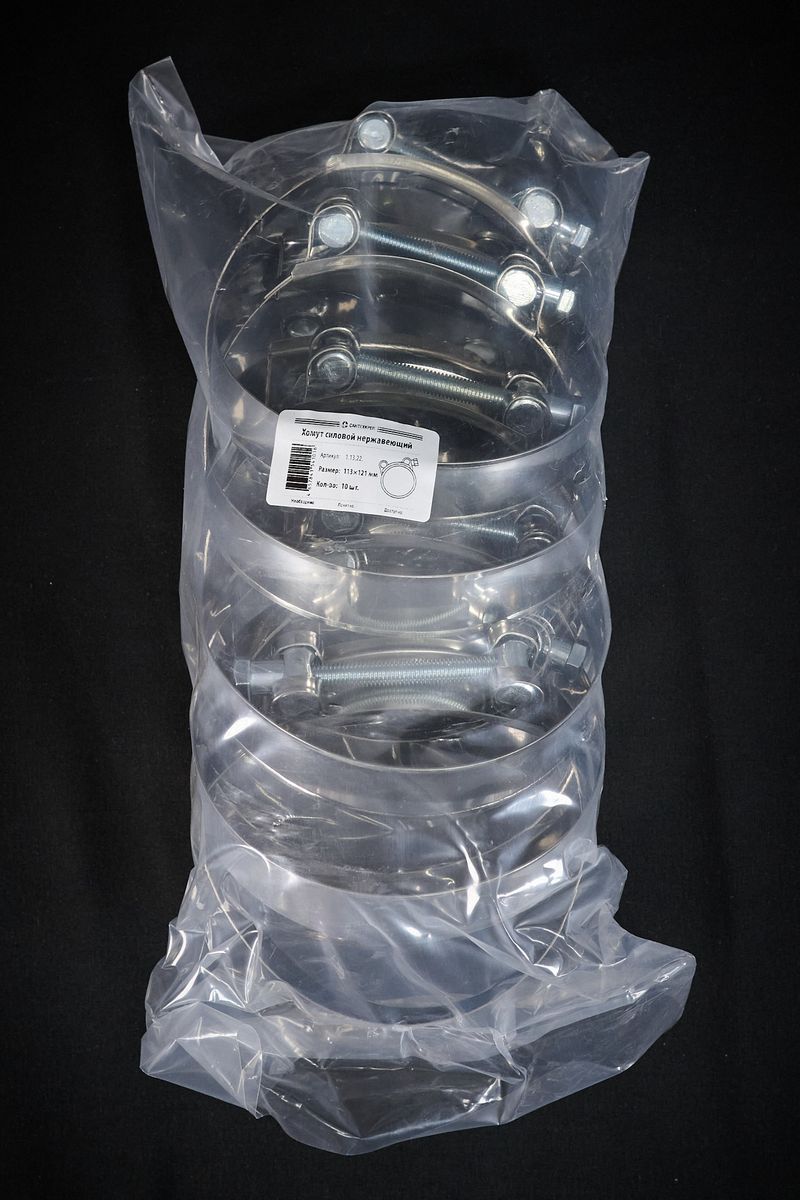

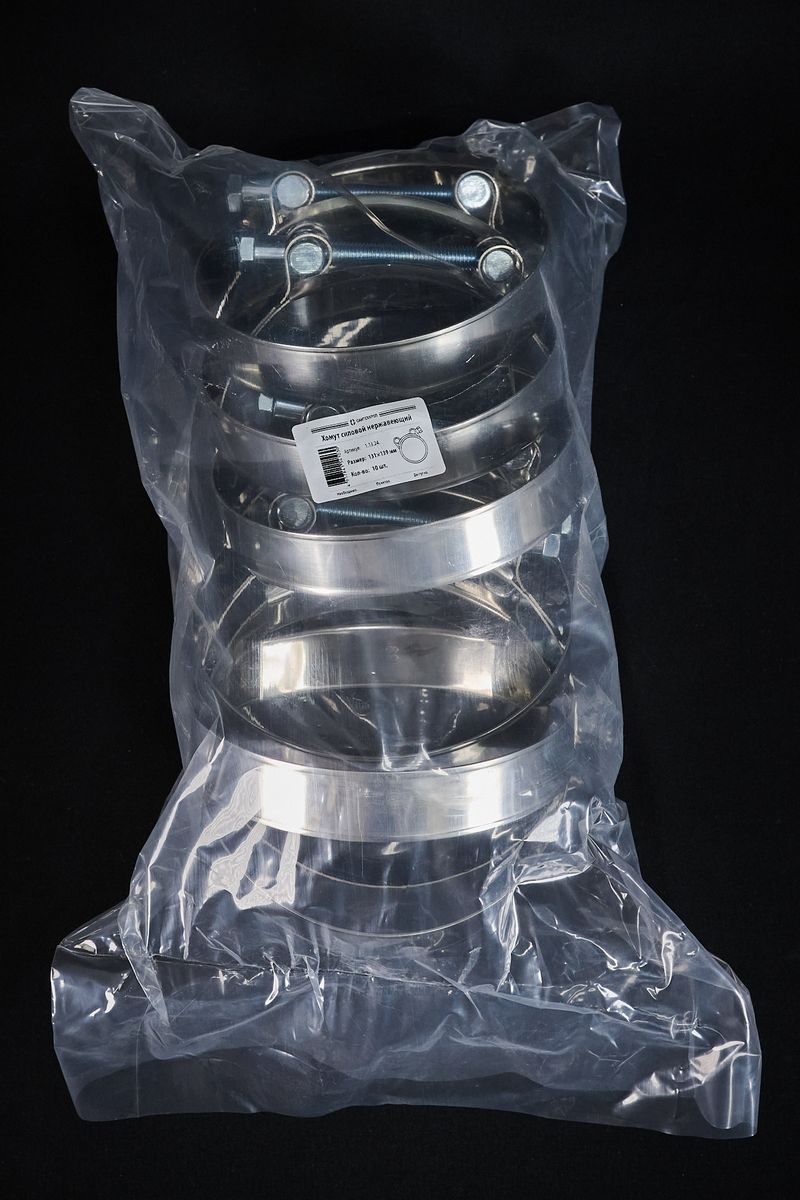

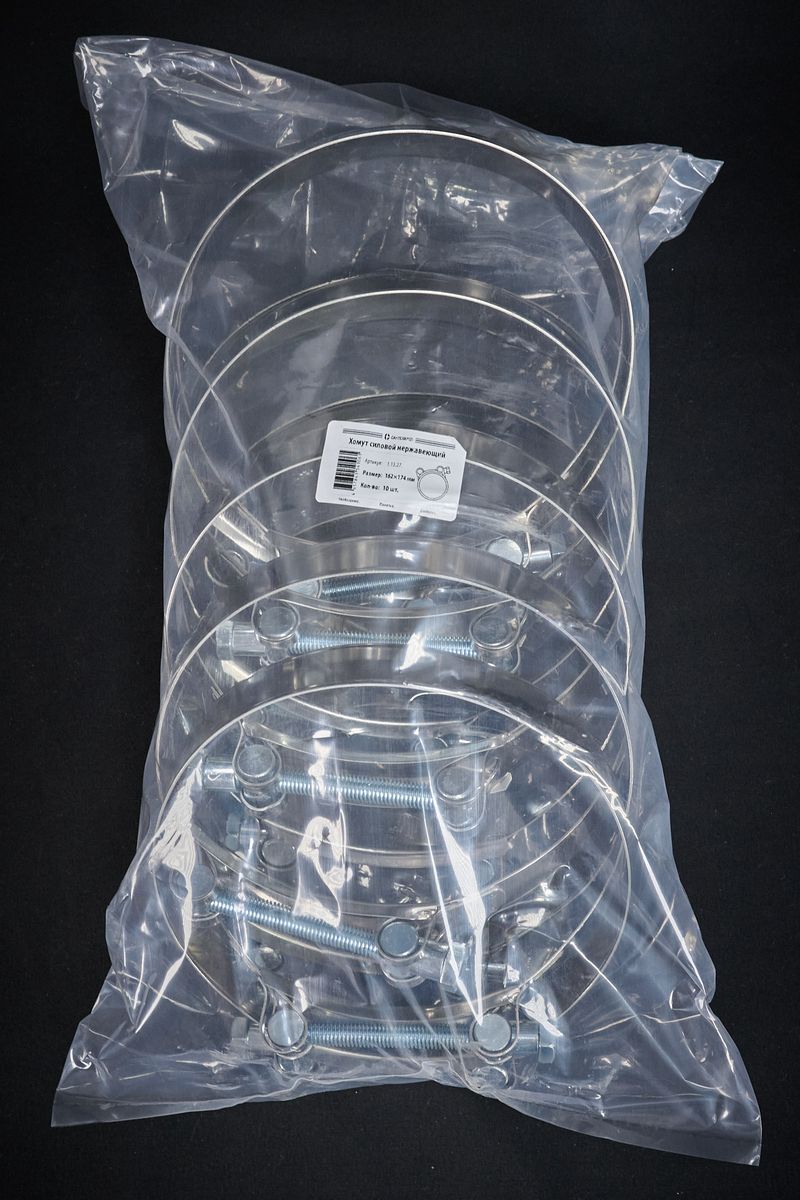

Пакет 10 силовых хомутов 162–174 мм с этикеткой СантехКреп

Для магазина

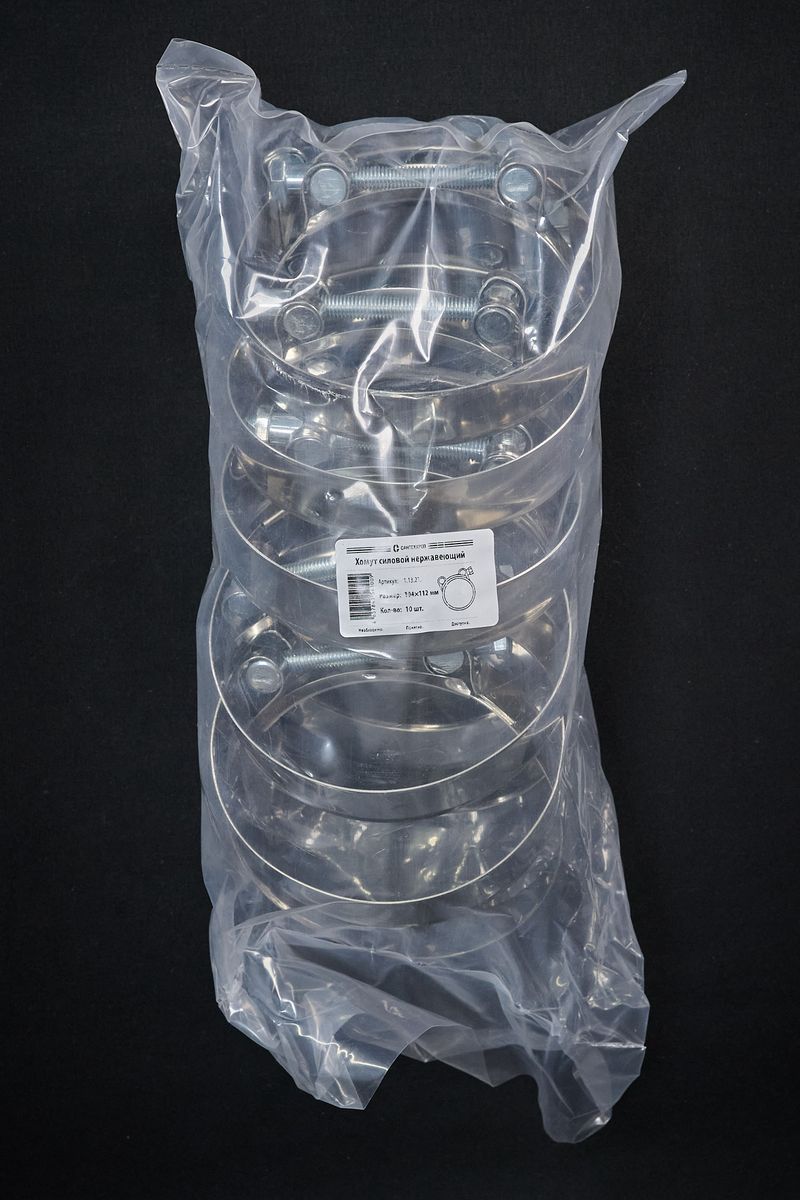

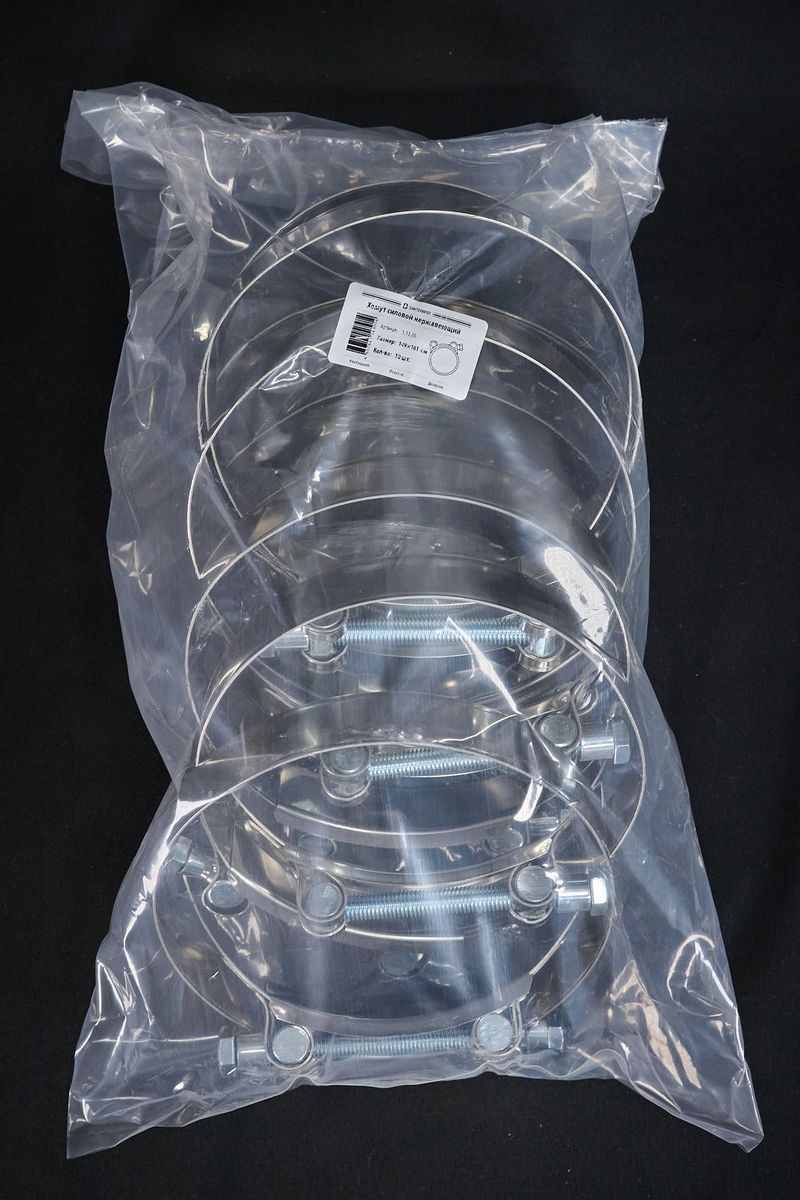

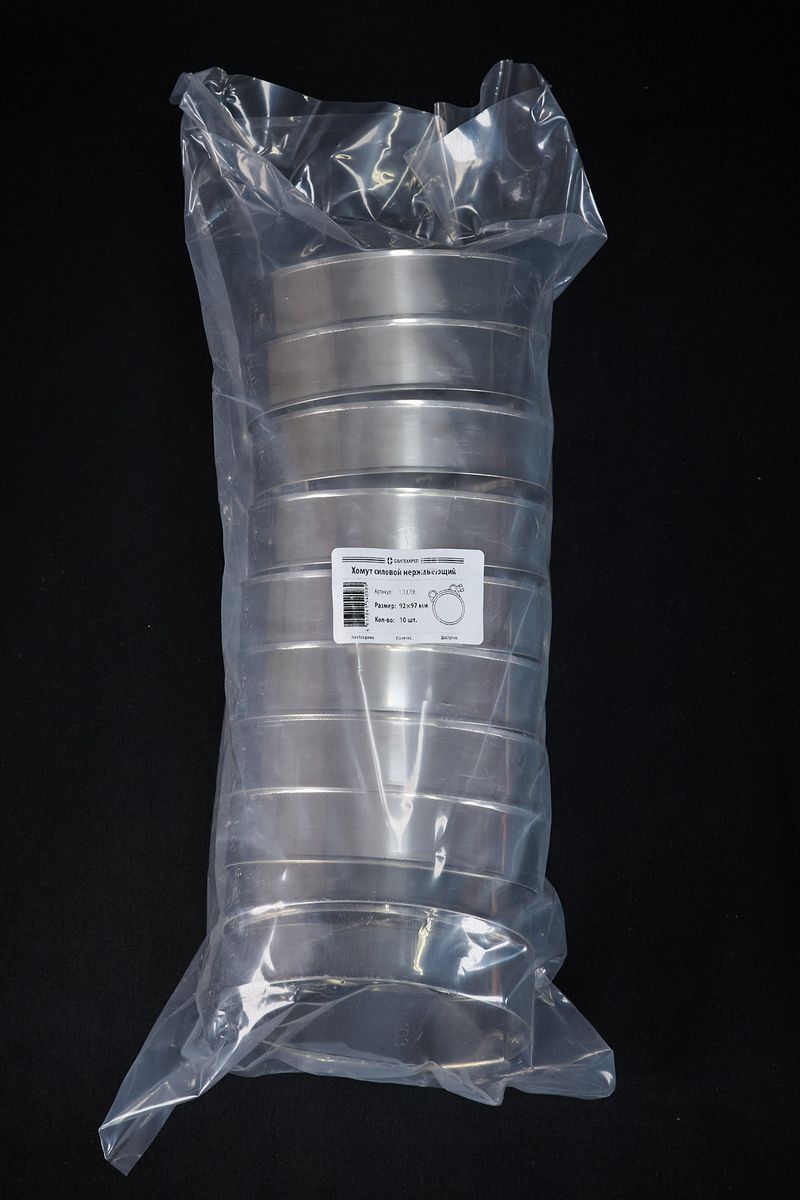

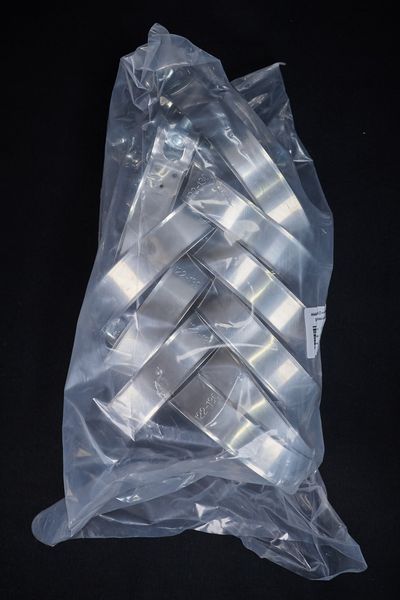

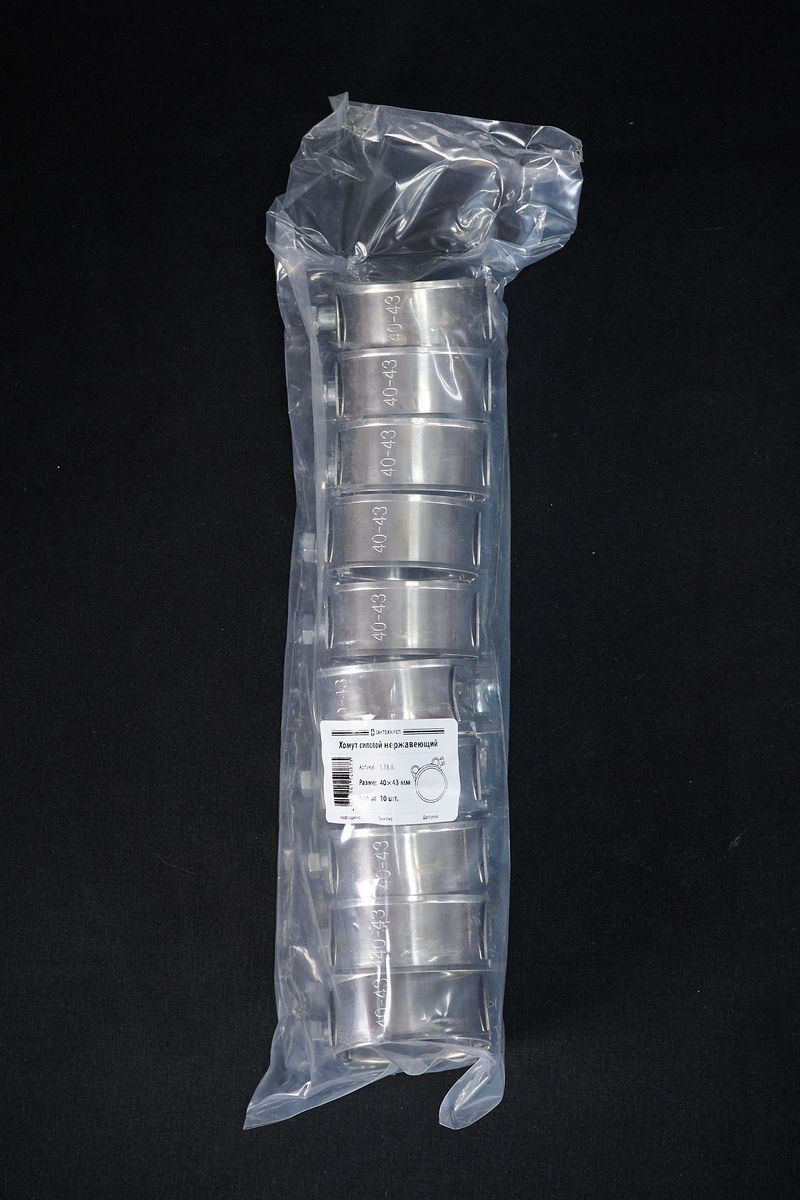

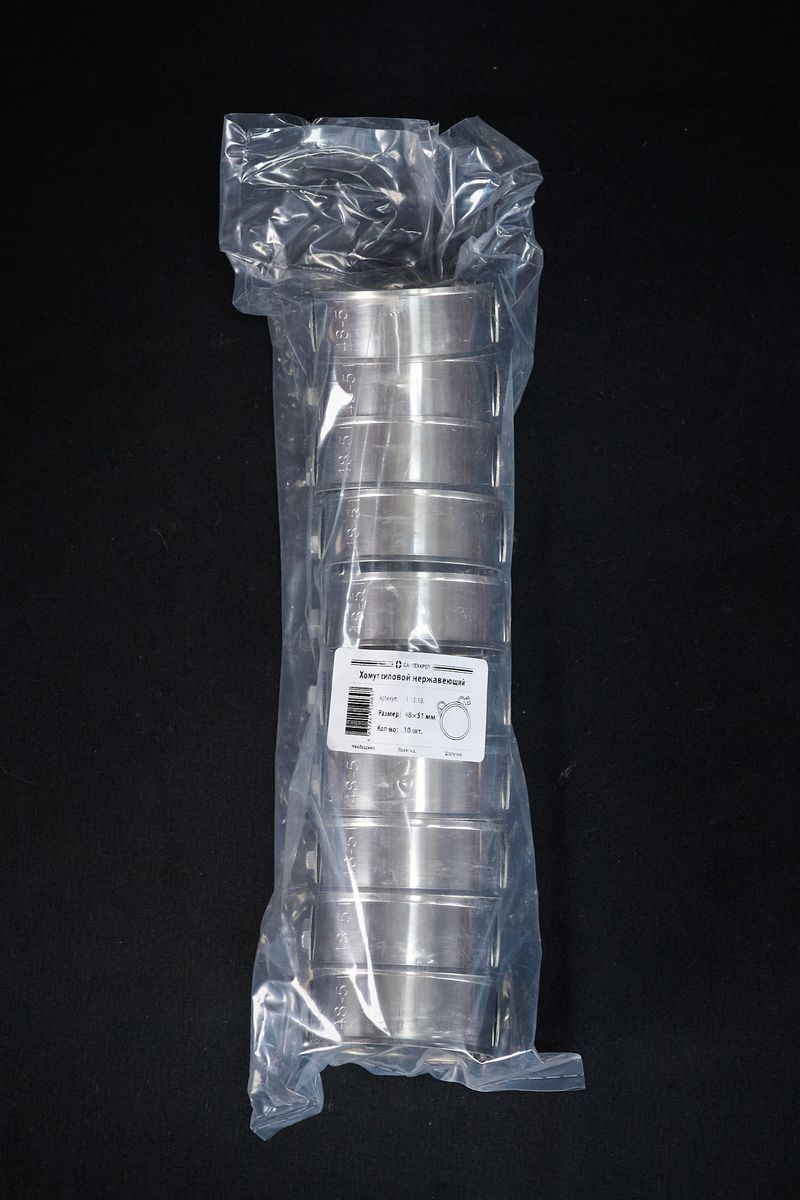

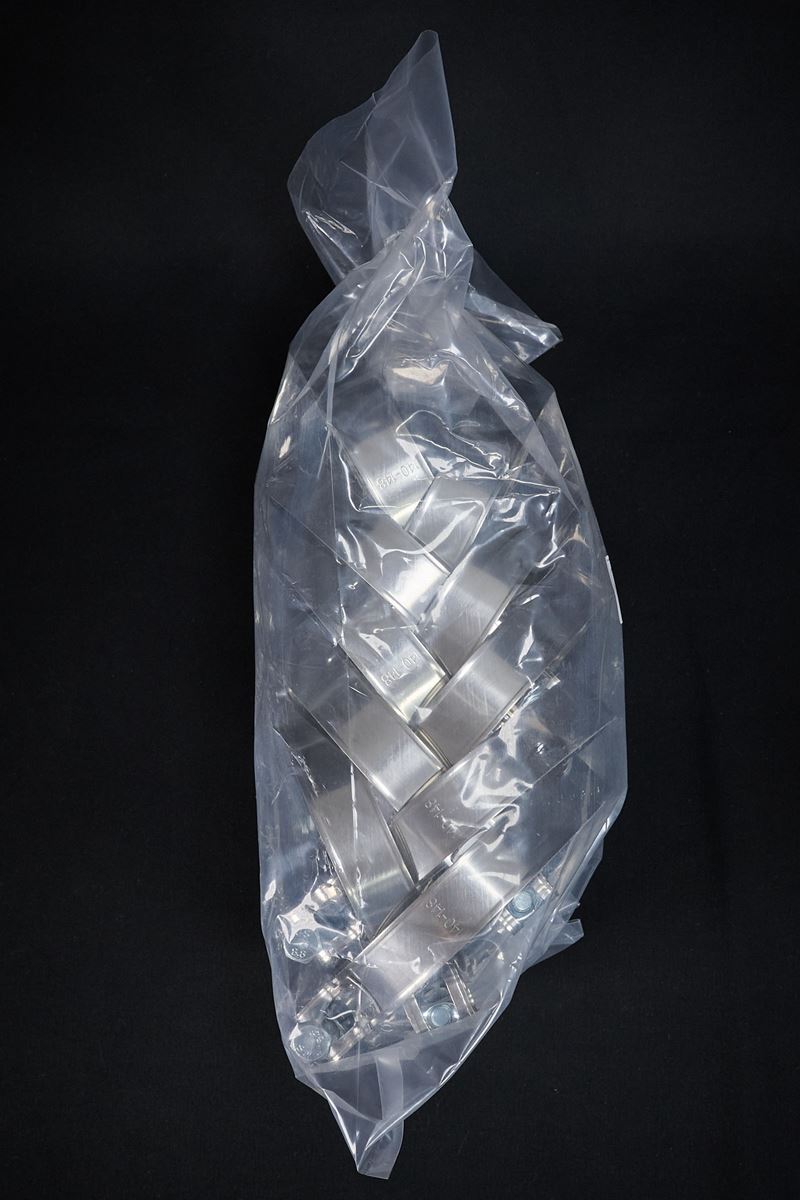

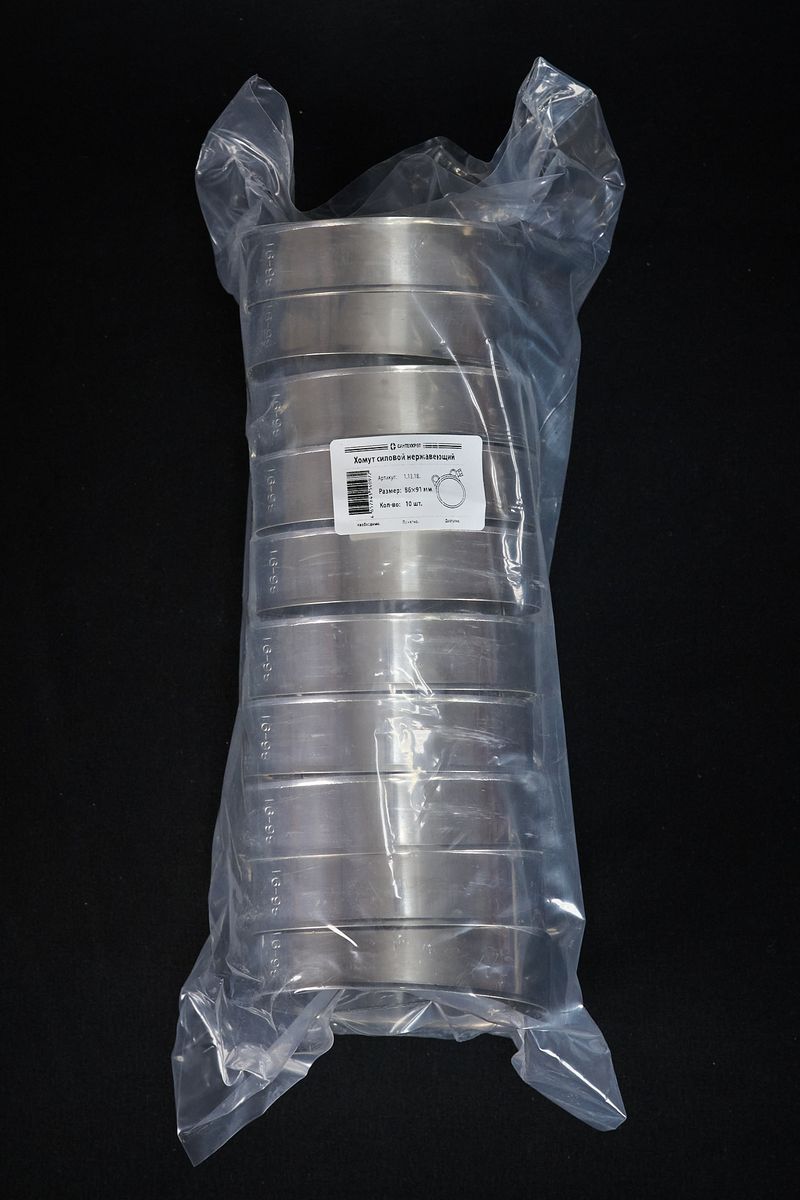

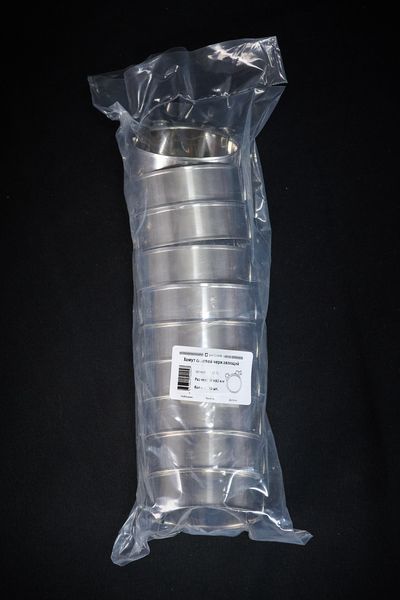

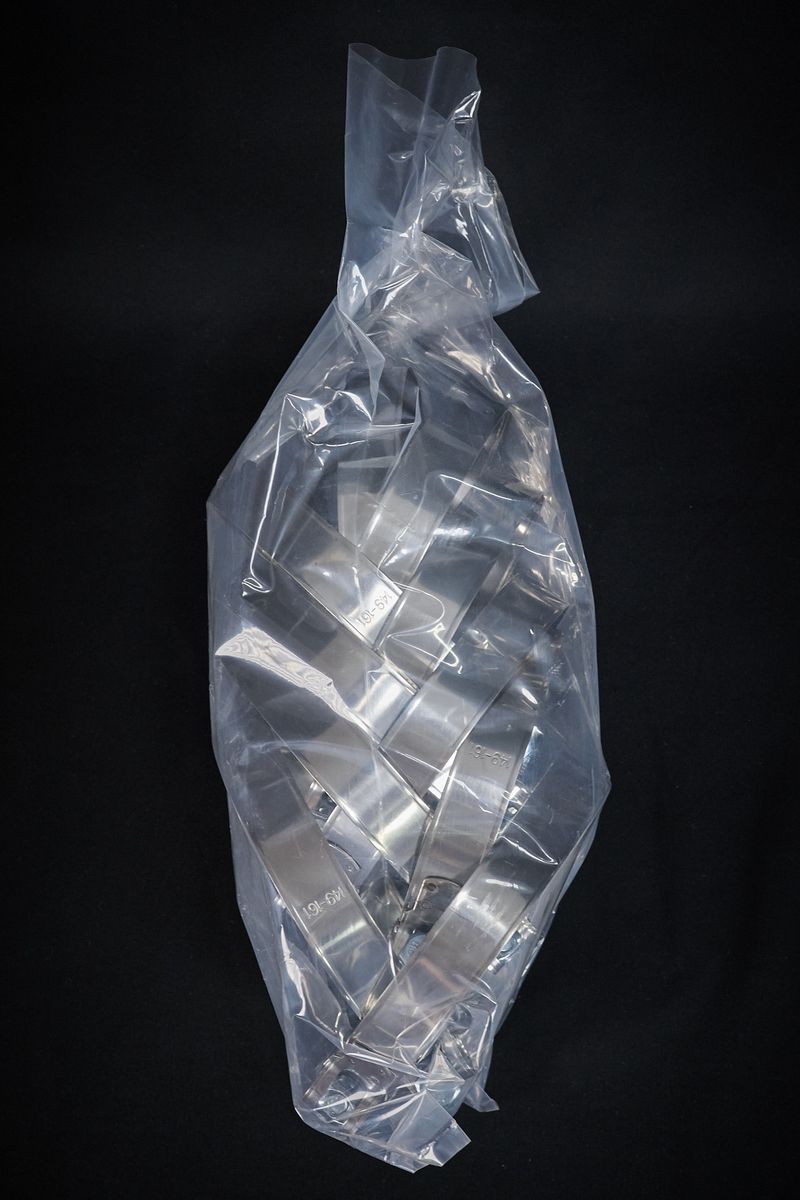

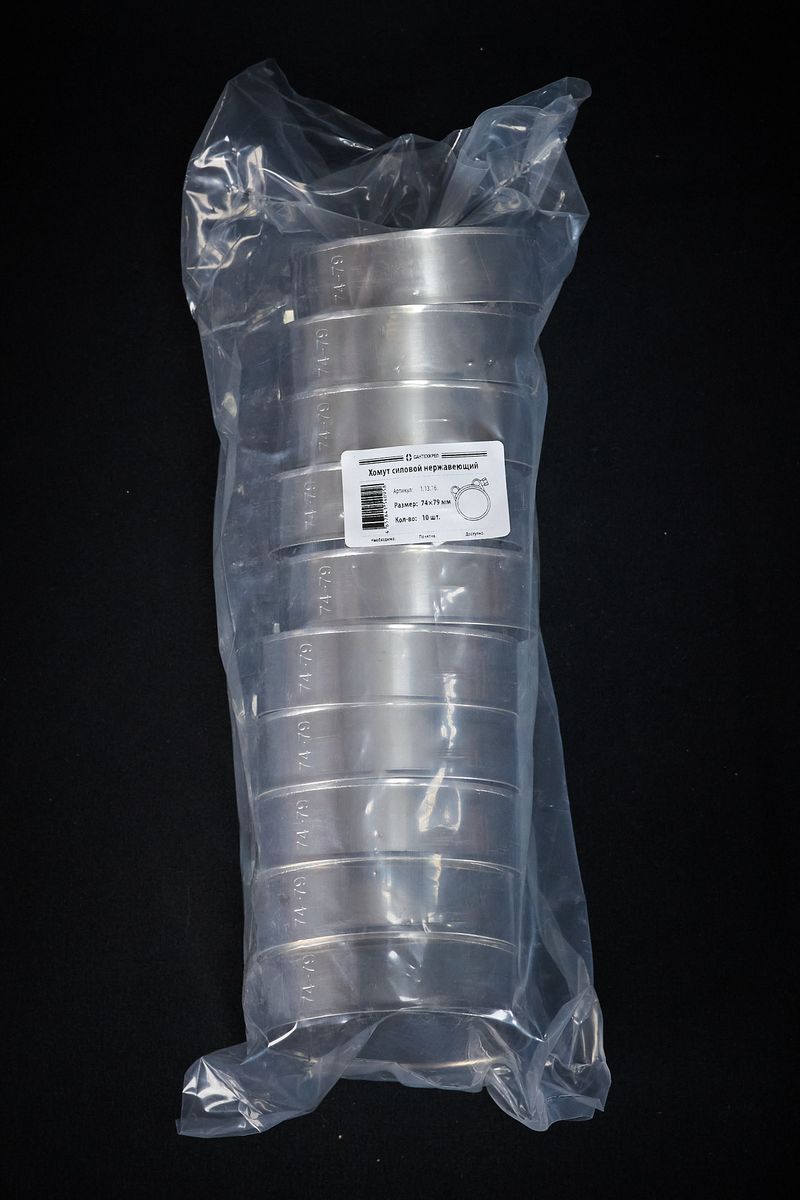

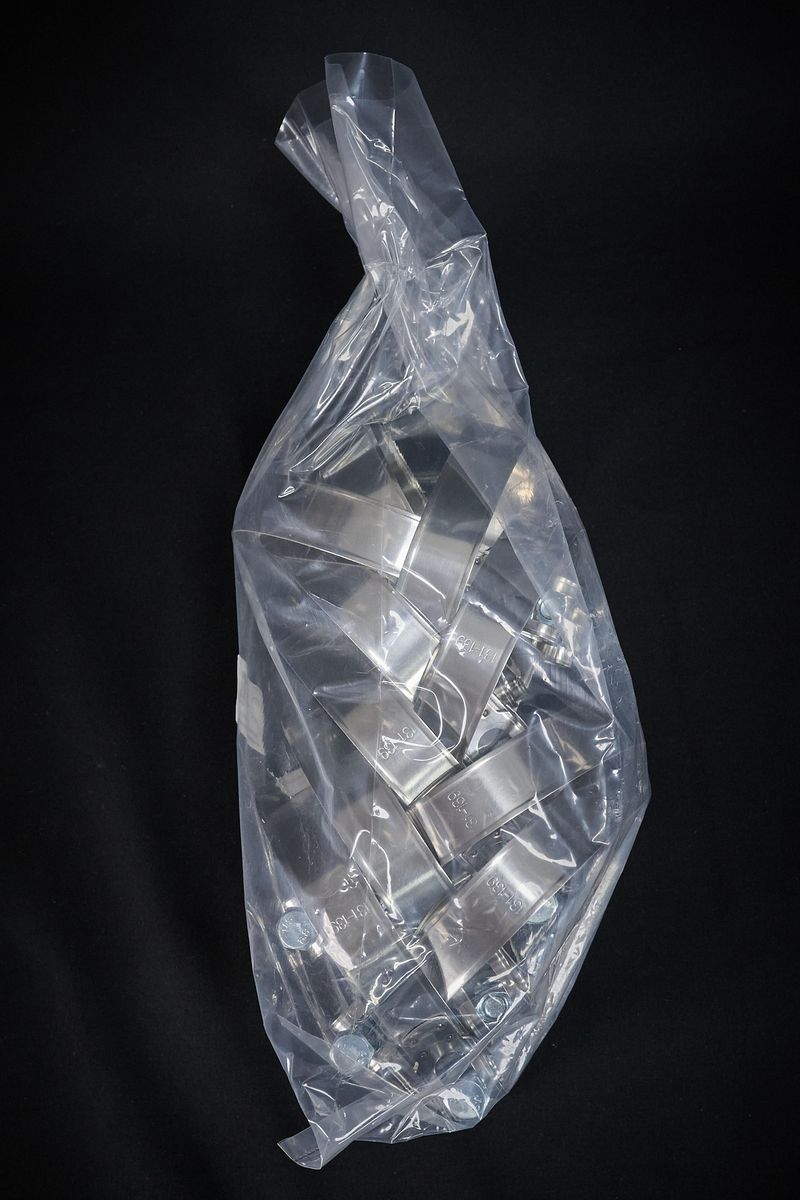

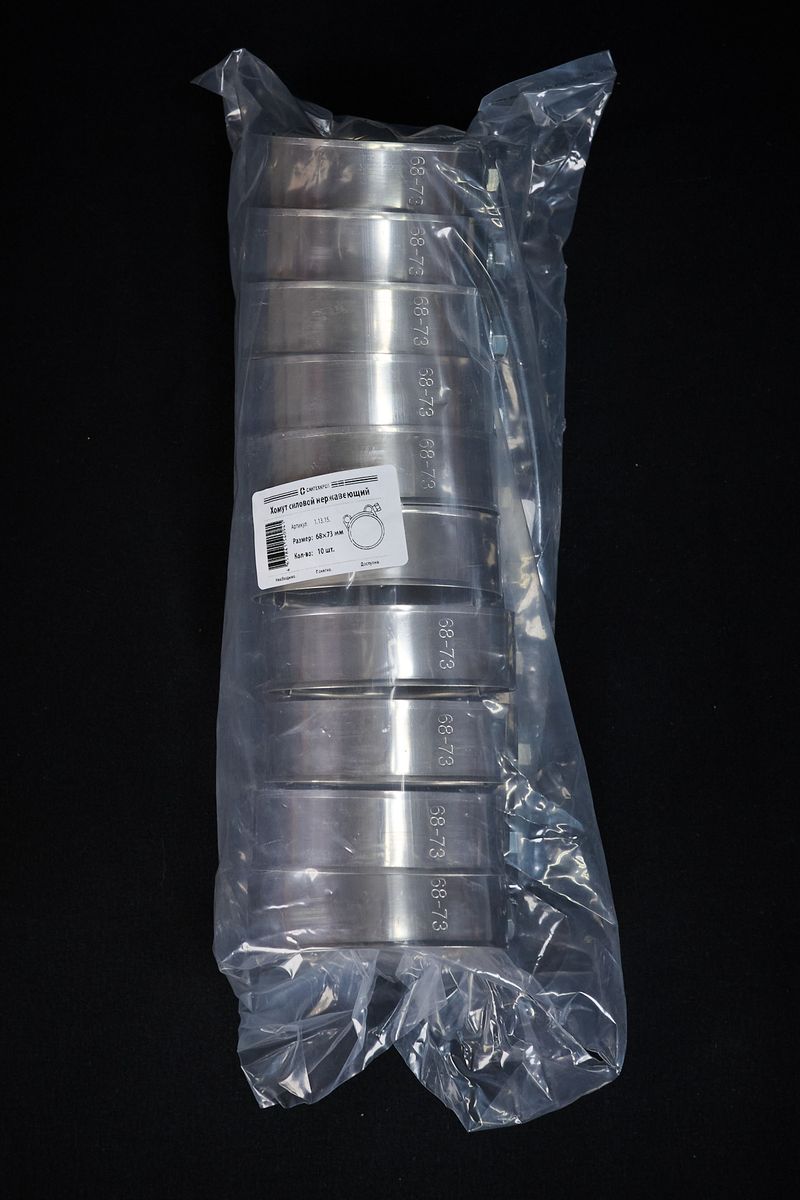

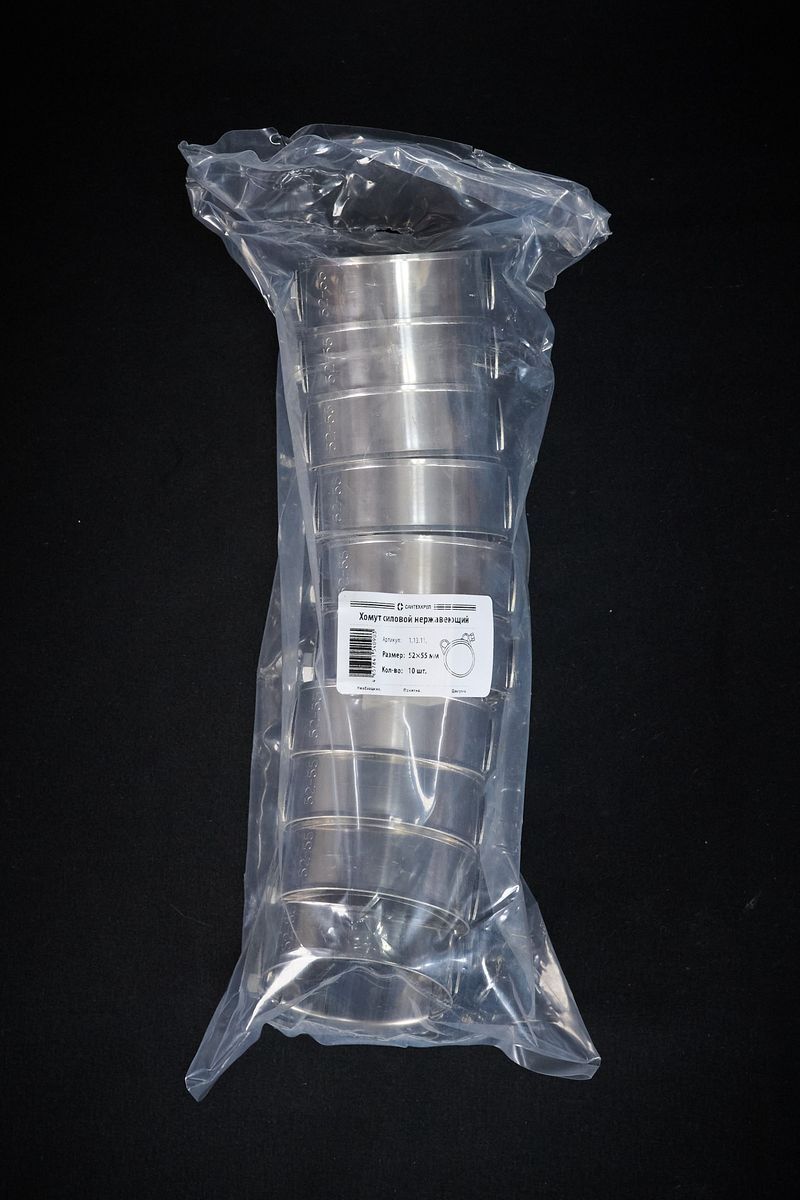

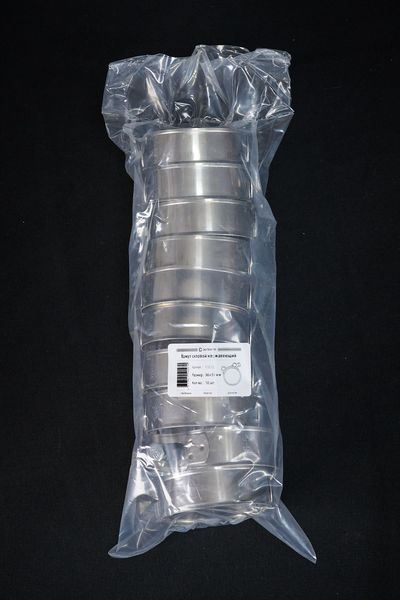

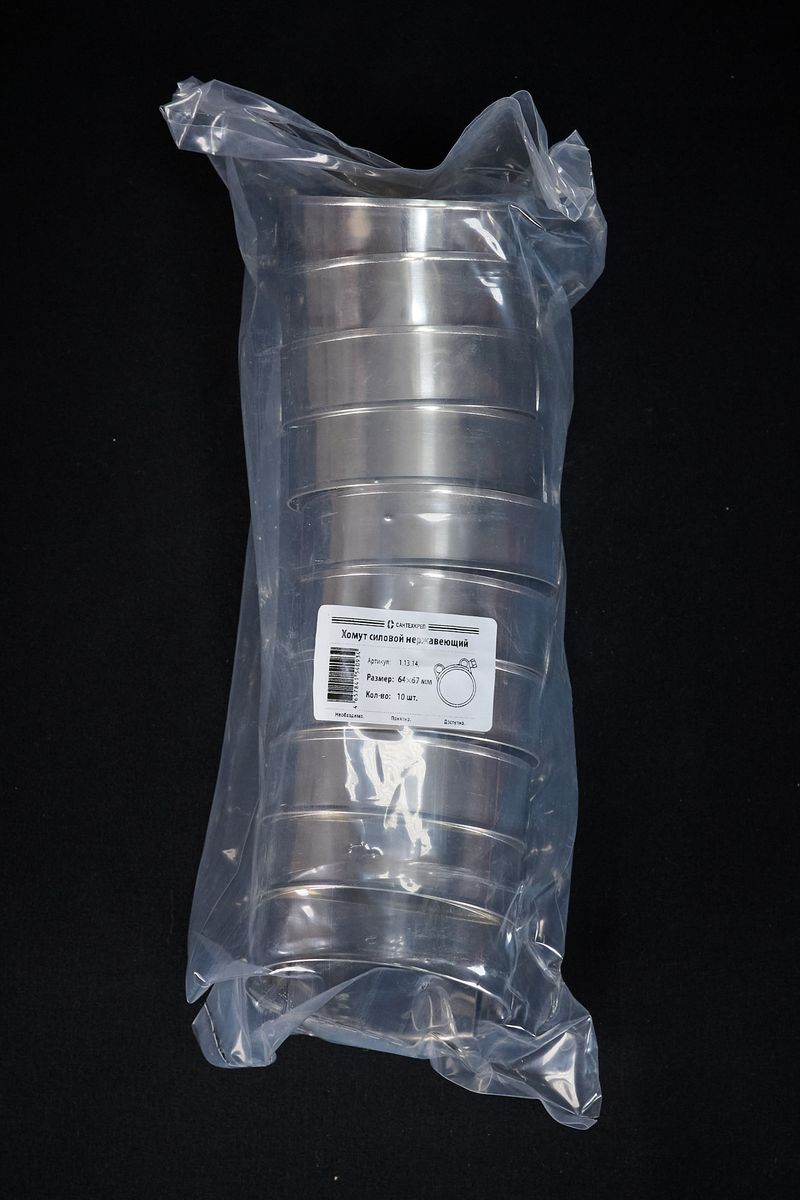

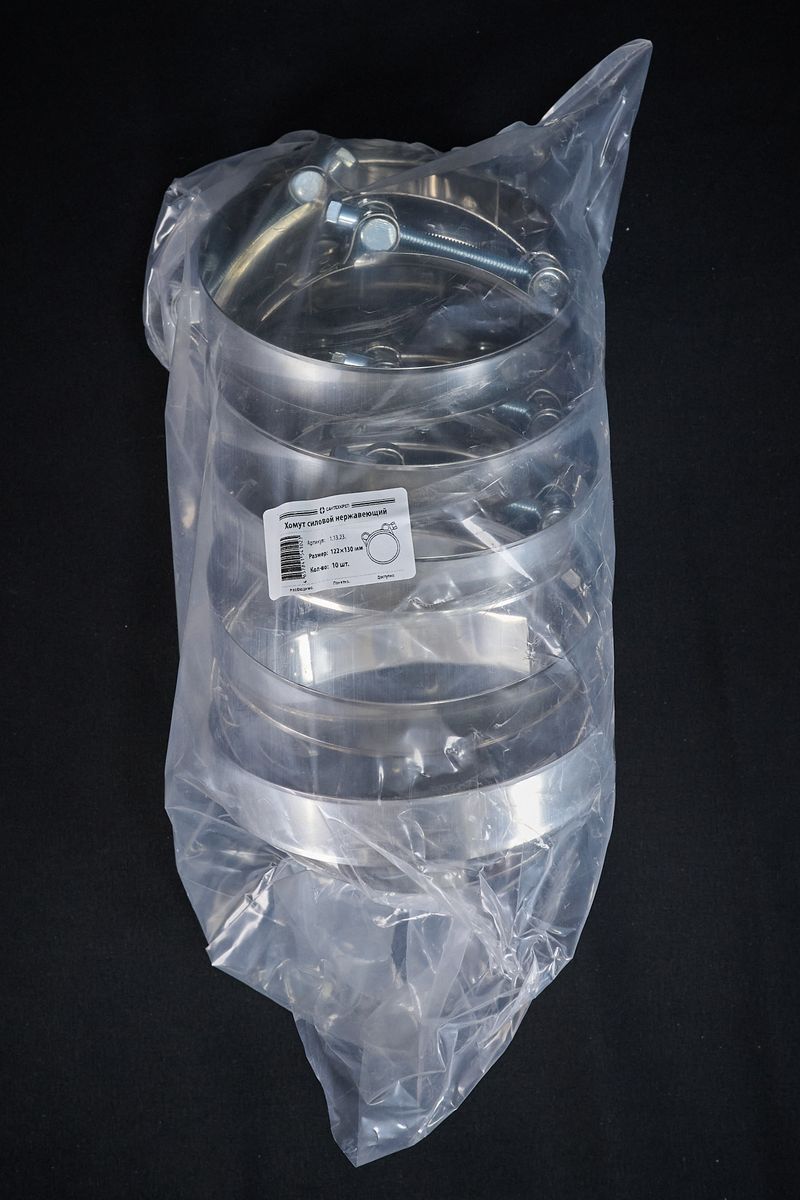

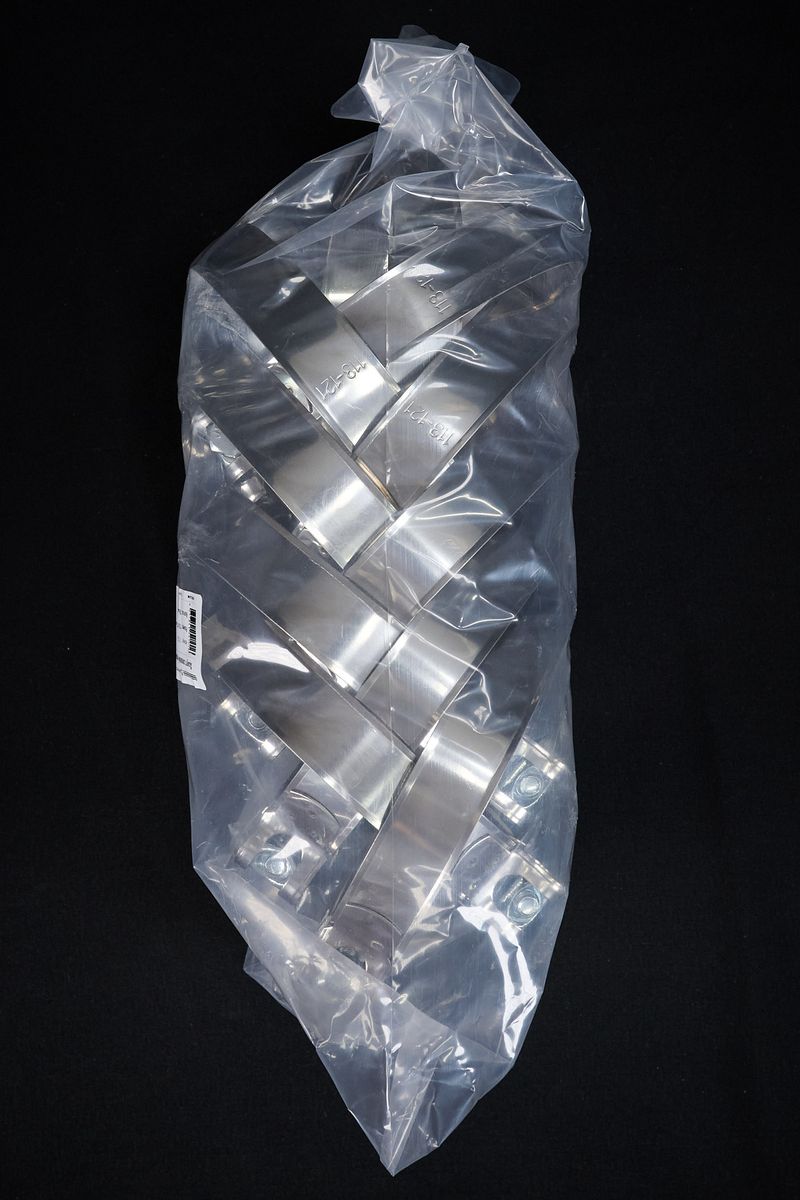

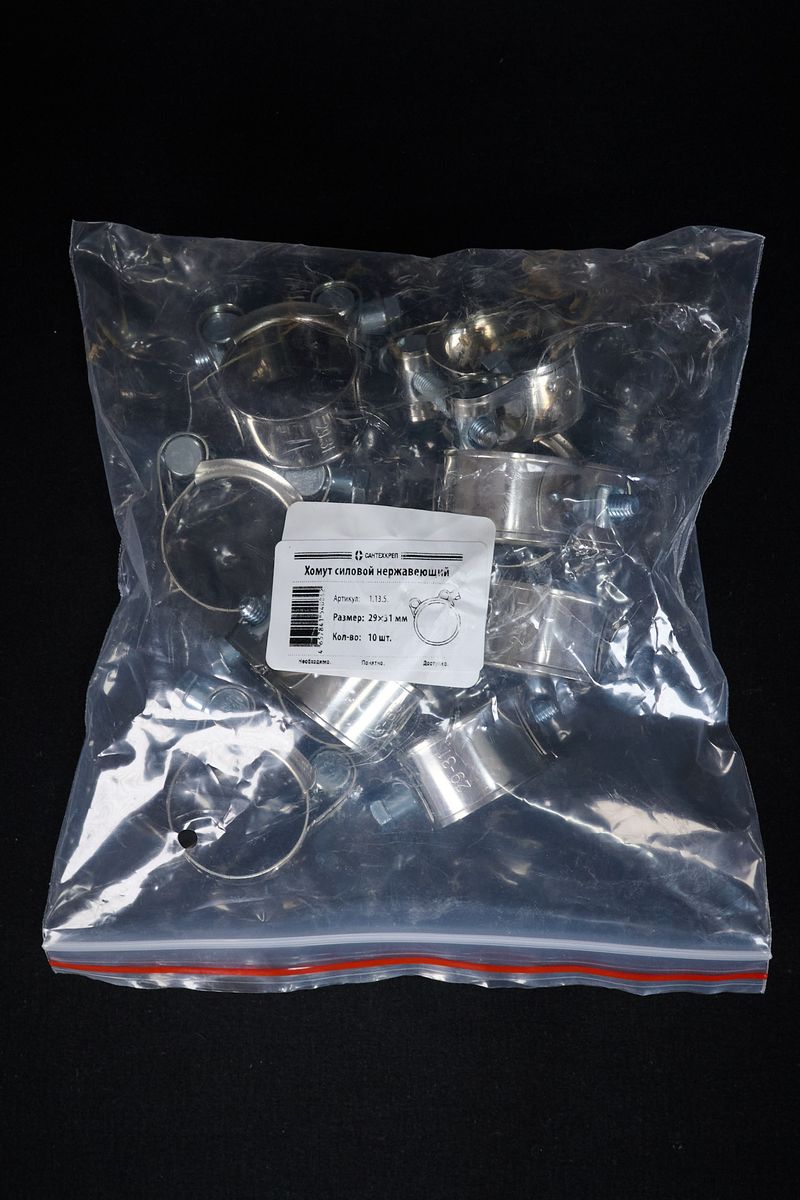

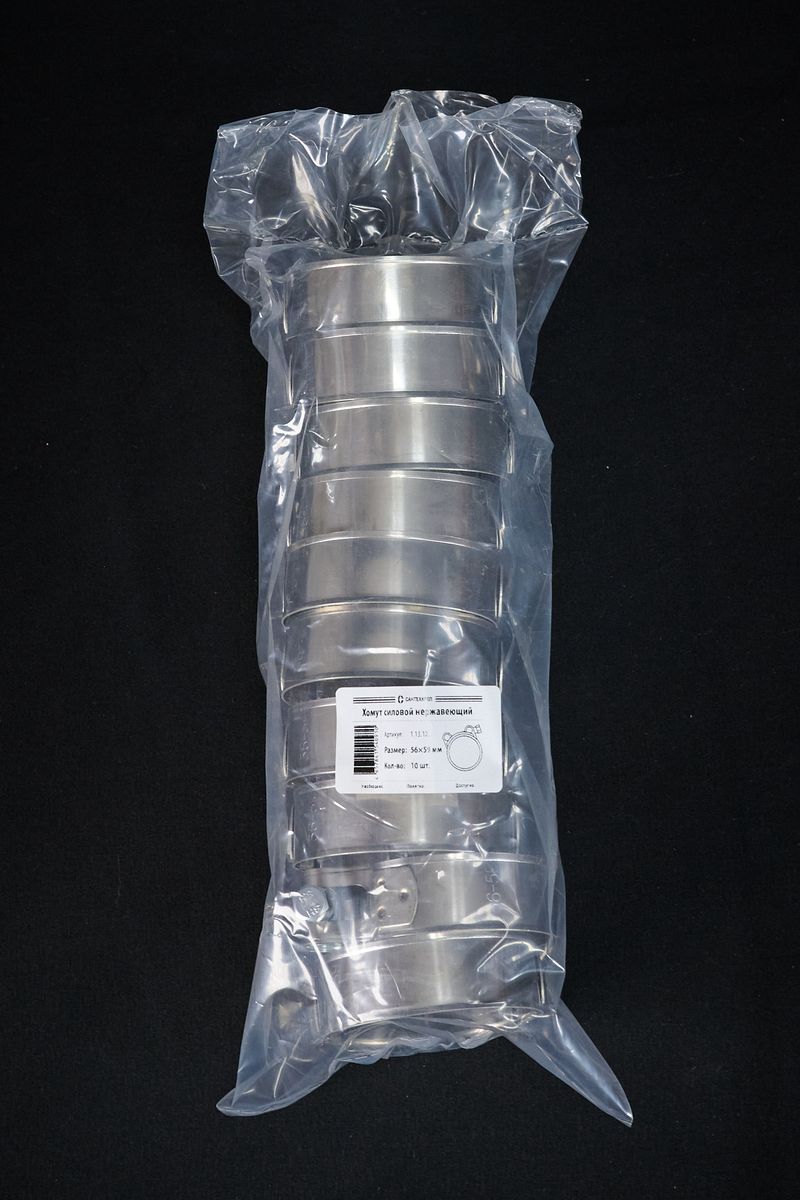

Каждый размер — в прозрачном пакете по 10 шт. На этикетке артикул, размер, количество и штрихкод.

Все 29 размеров — один товар на сайте, размер выбирается на его странице.

Страница товара на сайте

Подбор и монтаж

Размер подбирают по наружному диаметру шланга, уже надетого на штуцер.

Подбор размера

Наденьте шланг на штуцер — на нём он раздаётся, замер «в руке» обманет.
Измерьте наружный диаметр шланга на штуцере.
Выберите диапазон, в который попал замер, — лучше ближе к его середине.
Соседние диапазоны не перекрываются: мерьте точно.

До 67 мм размеры идут через 3–4 мм, до 103 мм — через 6 мм, дальше — через 9–13 мм.

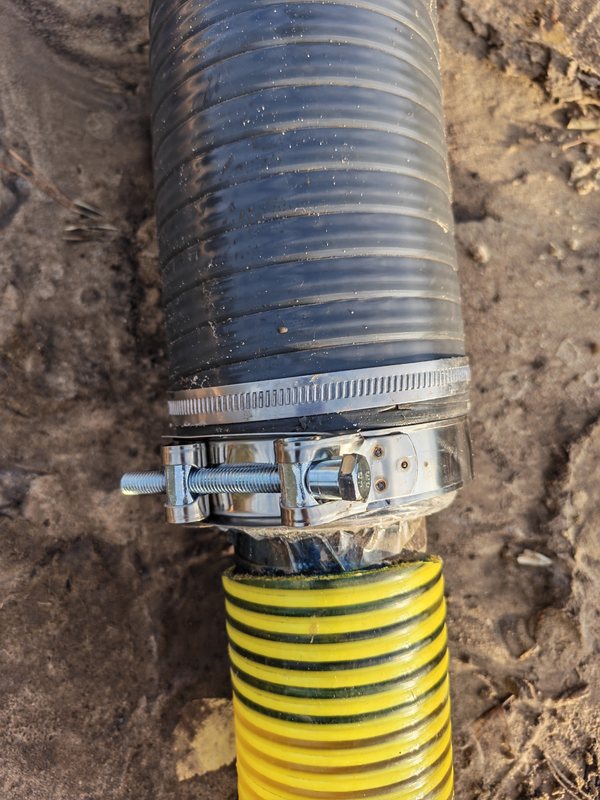

Монтаж

Ослабьте болт и наденьте хомут на шланг до того, как натянуть шланг на штуцер.
Натяните шланг на штуцер до упора.
Сдвиньте хомут на участок над штуцером, отступив от края шланга; болт разверните так, чтобы удобно подлезть ключом.
Затяните ключом до плотного обжатия, без перетяжки.

После подачи давления соединение проверьте.

Сколько брать

На шланг обычно нужно два хомута — по одному на каждый конец.

Держите на полке ходовые размеры под свои насосы, а новый шланг всегда перемеряйте: другая толщина стенки на том же штуцере даёт другой наружный диаметр.

В пакете 10 хомутов одного размера; при постоянном расходе удобнее коробки — от 300 шт. на малых размерах до 50 шт. на крупных.
