Резиновые фланцевые прокладки для труб ⌀15-200 мм
Подтекает фланец на задвижке, насосе или фильтре водопровода или отопления? Обычно это значит, что прокладка между фланцами потеряла упругость. Резиновые фланцевые прокладки из ТМКЩ 2 мм выпускаются на условный проход от 15 до 200 мм — есть размер для любого типового фланца.
Изделие выпускается в следующих вариациях:
 | Арт. 2.8.25. Резиновая фланцевая прокладка Dу 15 мм (20*50 мм) |
| Арт. 2.8.26. Резиновая фланцевая прокладка Dу 20 мм (25*60 мм) |
| Арт. 2.8.27. Резиновая фланцевая прокладка Dу 25 мм (29*69 мм) |
| Арт. 2.8.28. Резиновая фланцевая прокладка Dу 32 мм (38*81 мм) |
| Арт. 2.8.29. Резиновая фланцевая прокладка Dу 40 мм (45*91 мм) |
| Арт. 2.8.30. Резиновая фланцевая прокладка Dу 50 мм (57*106 мм) |
| Арт. 2.8.31. Резиновая фланцевая прокладка Dу 65 мм (75*126 мм) |
| Арт. 2.8.32. Резиновая фланцевая прокладка Dу 80 мм (87*141 мм) |
| Арт. 2.8.33. Резиновая фланцевая прокладка Dу 100 мм (106*161 мм) |
| Арт. 2.8.34. Резиновая фланцевая прокладка Dу 125 мм (132*191 мм) |
| Арт. 2.8.35. Резиновая фланцевая прокладка Dу 150 мм (161*216 мм) |
| Арт. 2.8.36. Резиновая фланцевая прокладка Dу 200 мм (216*271 мм) |
Описание
Какие задачи решают
Течь во фланцевом соединении. Новая прокладка, зажатая болтами, снова герметизирует стык двух фланцев.
Плановое обслуживание. После разборки фланца для ремонта задвижки, насоса или фильтра старую прокладку ставить повторно не стоит — её меняют на новую.
Монтаж нового оборудования. Прокладки нужных размеров удобно заказать вместе с арматурой.
Питьевая вода. Прокладки разрешены для систем подачи питьевой воды и малоопасны (4 класс по ГОСТ 12.1.007) — работать с ними можно без перчаток и других средств защиты.
Где пригодится
Котельные, тепловые пункты, насосные, водопроводные магистрали — всюду, где трубы и арматура соединены на фланцах. Если соединение газовое или трубопровод промышленный, нужны паронитовые фланцевые прокладки; они есть тех же типоразмеров.
Как подобрать
Размер определяют по условному проходу (Dу) фланца. Внутренний × наружный диаметр прокладки:
- Dу 15 — 20 × 50 мм;
- Dу 20 — 25 × 60 мм;
- Dу 25 — 29 × 69 мм;
- Dу 32 — 38 × 81 мм;
- Dу 40 — 45 × 91 мм;
- Dу 50 — 57 × 106 мм;
- Dу 65 — 75 × 126 мм;
- Dу 80 — 87 × 141 мм;
- Dу 100 — 106 × 161 мм;
- Dу 125 — 132 × 191 мм;
- Dу 150 — 161 × 216 мм;
- Dу 200 — 216 × 271 мм.
На что обратить внимание
Перед установкой сбросьте давление на участке и очистите поверхности фланцев от остатков старой прокладки. Новая не должна заходить в проход трубы. Болты затягивайте по очереди, через один, чтобы прокладку не перекосило.
Характеристики
| Условный проход | Dу 15–200 мм, 12 размеров |
| Материал | резина ТМКЩ |
| Толщина | 2 мм |
| Стандарт | ГОСТ 15180-86 |
| Питьевая вода | разрешены |
| Класс опасности | 4 |
| Хранение | 25 ± 5 °C, влажность до 75 % |
По согласованию прокладки могут быть изготовлены из другой резины.

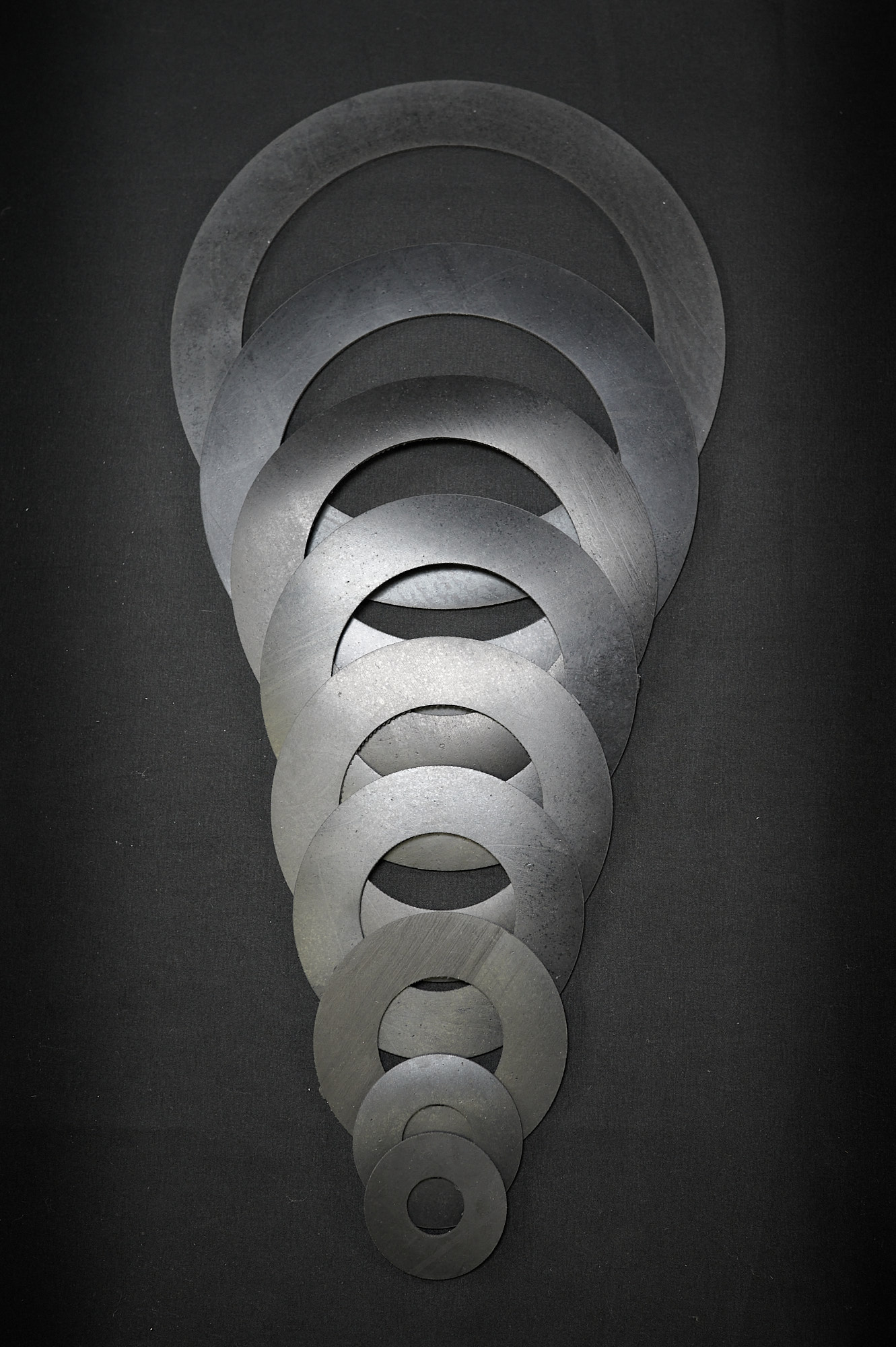

Фотографии
