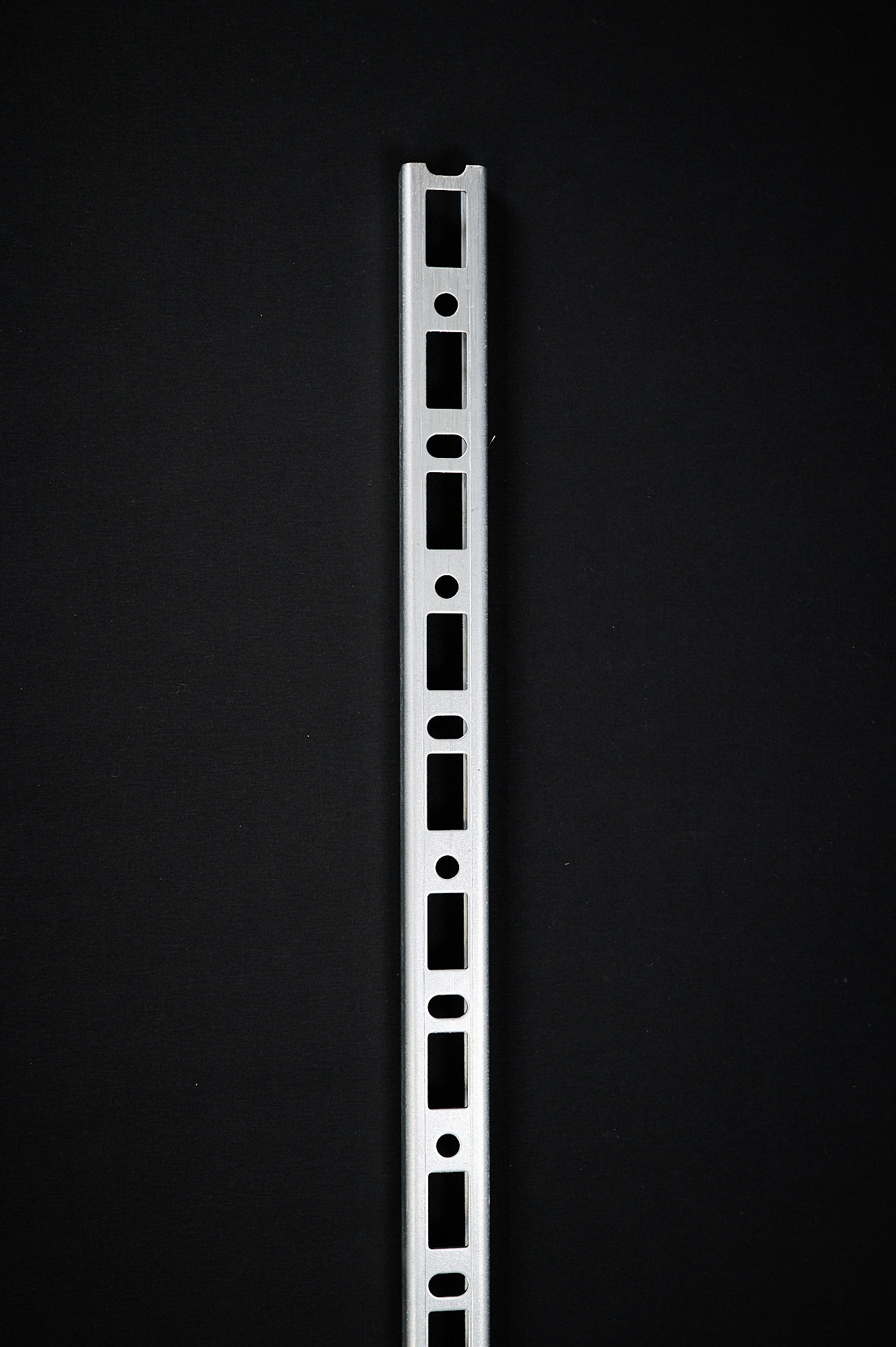

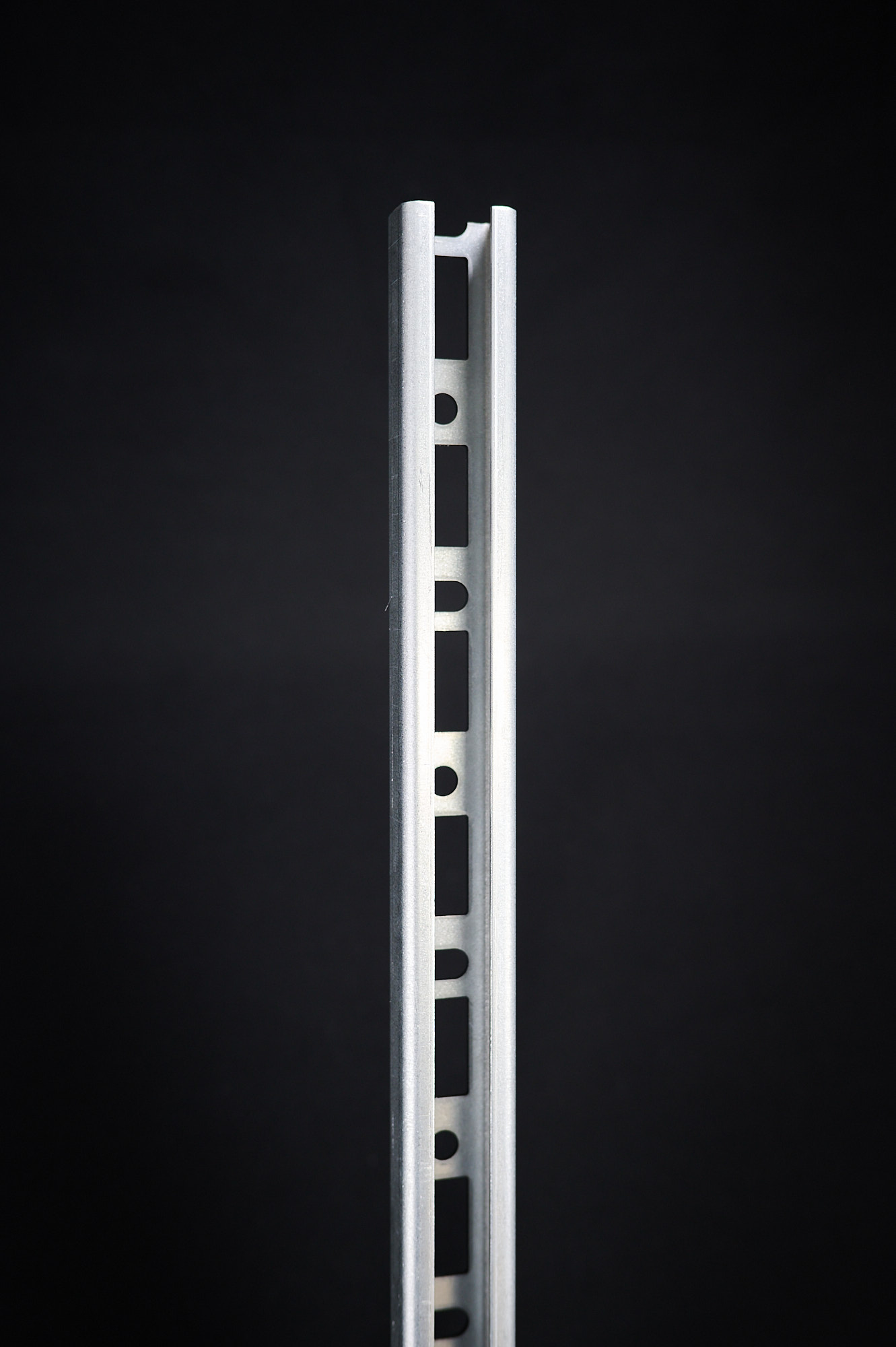

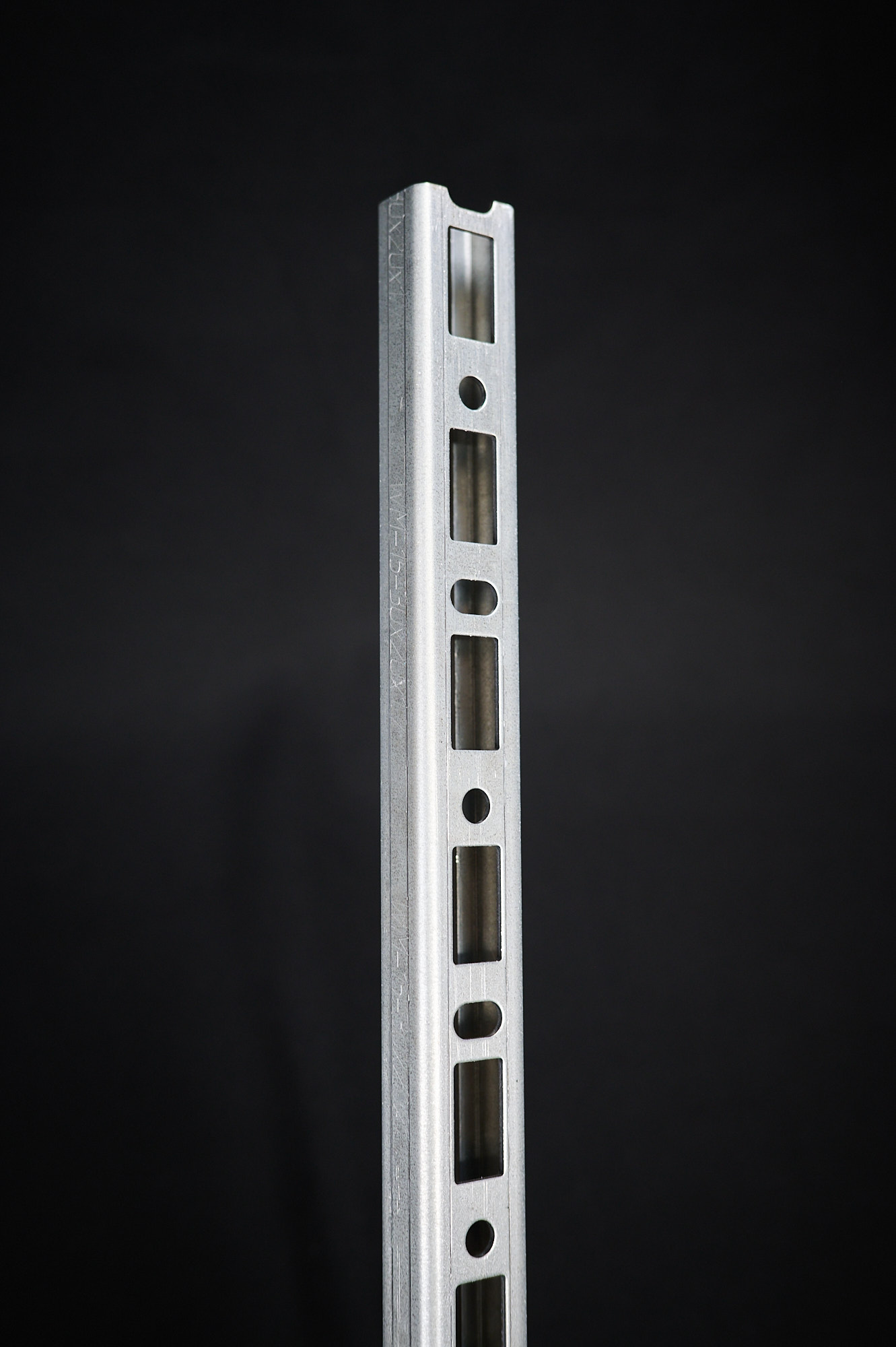

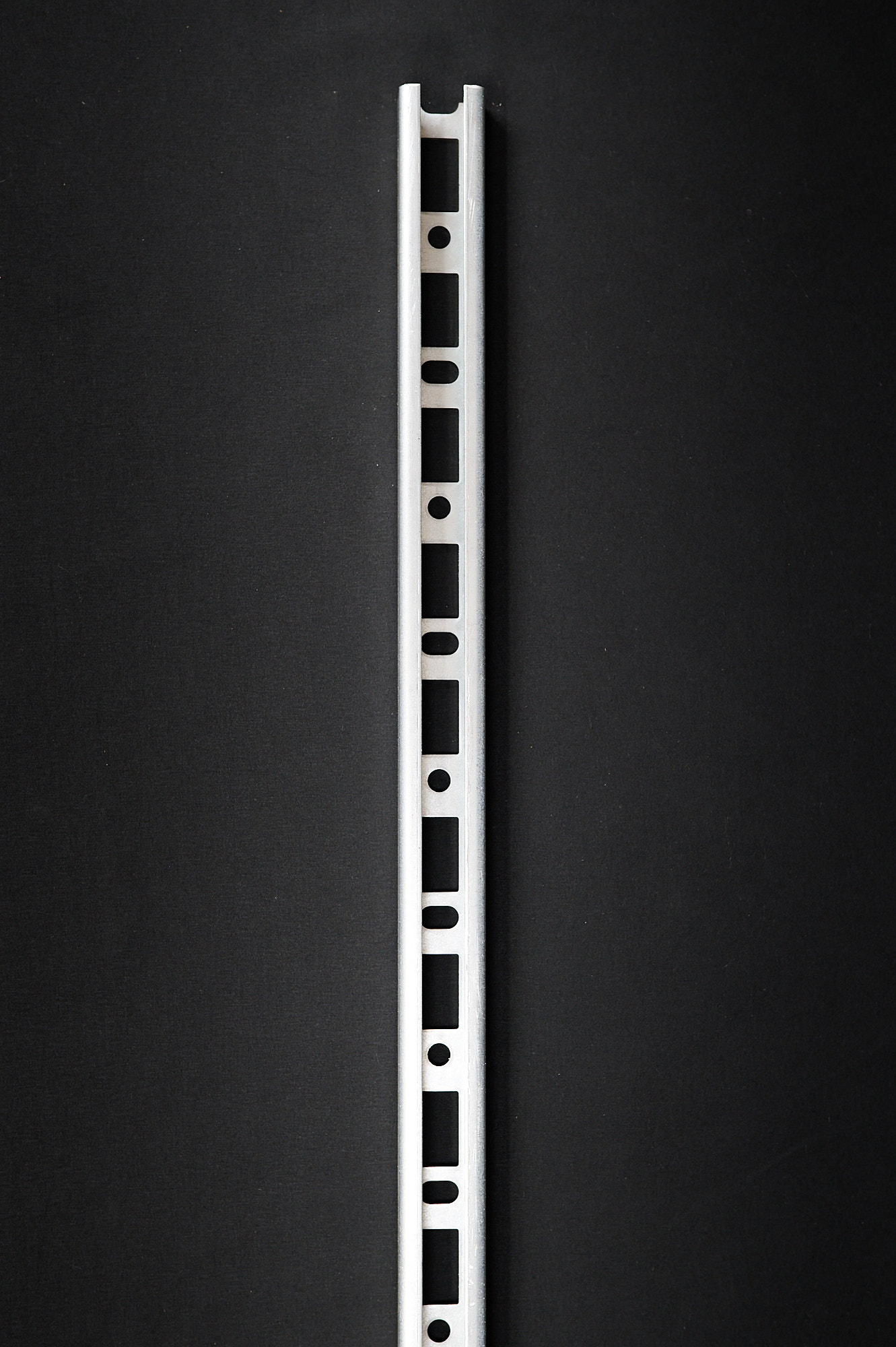

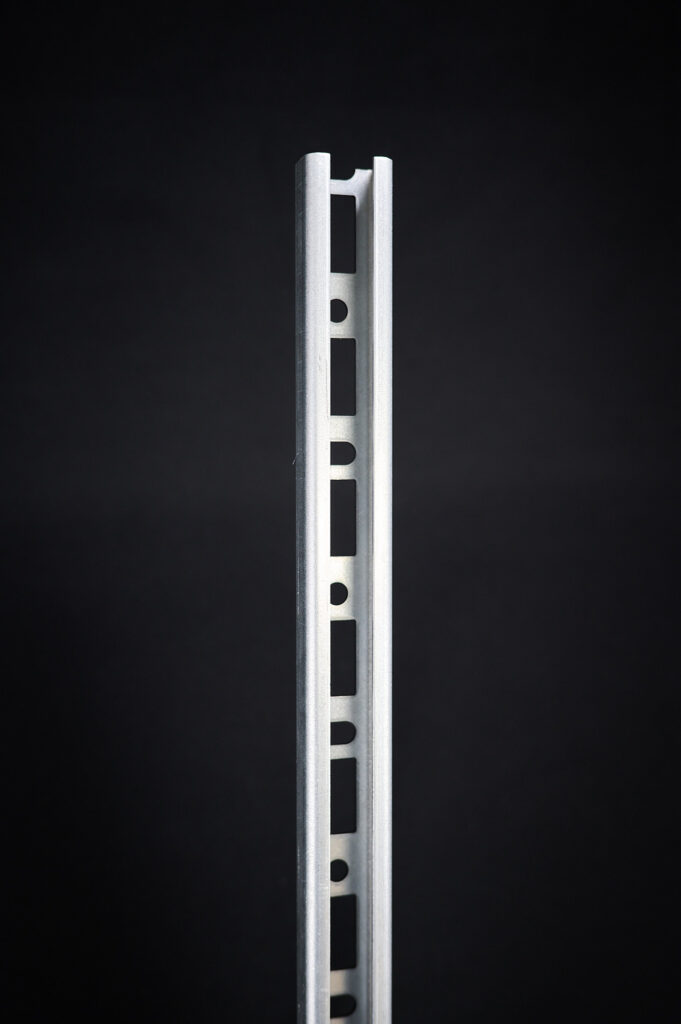

Монтажный профиль 2 м WM15 30x20x2 аналог Walraven BIS RapidRail

Какие задачи решает

Нестандартная длина. Из одного хлыста получается несколько отрезков под конкретный узел: консоль, траверса, рама или подвес.

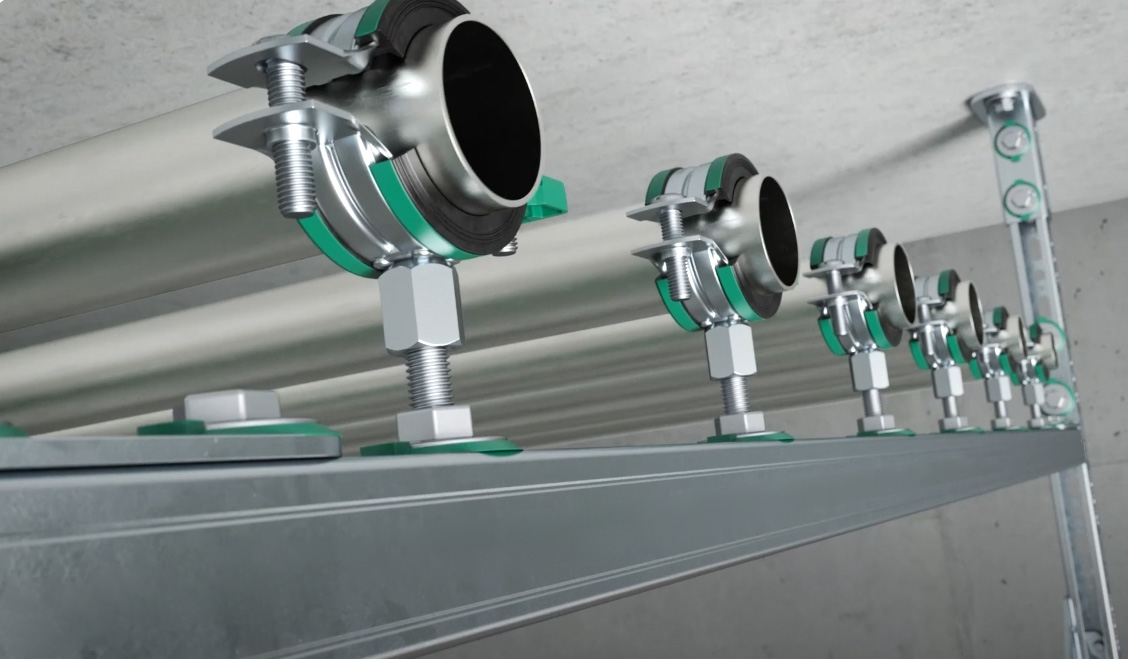

Несколько труб на одной опоре. На траверсе из профиля рядом ставятся хомуты под подающую и обратную трубу или под кабельную трассу.

Сборка без сварки. Канальные гайки М8 и М10 заводятся в паз, элементы притягиваются резьбовым крепежом — узел легко разобрать и переделать.

Сырость и конденсат. Обычное исполнение защищено цинком, а для влажных помещений есть профиль из нержавеющей стали AISI 304 без покрытия.

Одна система. Профиль сочетается с консолями и канальными гайками той же серии, их удобно заказывать вместе.

Где пригодится

Монтажникам инженерных систем и эксплуатационным службам: при прокладке водопровода и отопления, кабельных трасс, при устройстве потолочных подвесов и рам под оборудование — в жилых домах, коммерческих зданиях и на технических объектах.

На что обратить внимание

Если нужен только вынос трубы от стены, быстрее поставить готовую консоль WM15 длиной 200–600 мм. После резки оцинкованного профиля торцы стоит покрыть цинкосодержащей краской, нержавеющему профилю подкраска не нужна. Несущая способность зависит от пролёта, основания и крепежа.

Как собрать узел

Отмерьте нужную длину и отрежьте профиль болгаркой или ножовкой. Закрепите отрезок анкерами к стене или перекрытию, заведите в паз канальные гайки, сдвиньте их к месту прохода трубы и закрепите хомуты на шпильках или болтах. Если трасса потом изменится, гайки просто переставляют.

Характеристики

Серия	WM15
Профиль	С-образный, перфорированный
Сечение и толщина	30 × 20 мм, сталь 2 мм
Длина хлыста	2 м
Исполнения	оцинкованная сталь / AISI 304
Гайки в паз	канальные М8, М10
Аналог	Walraven BIS RapidRail
